Popis

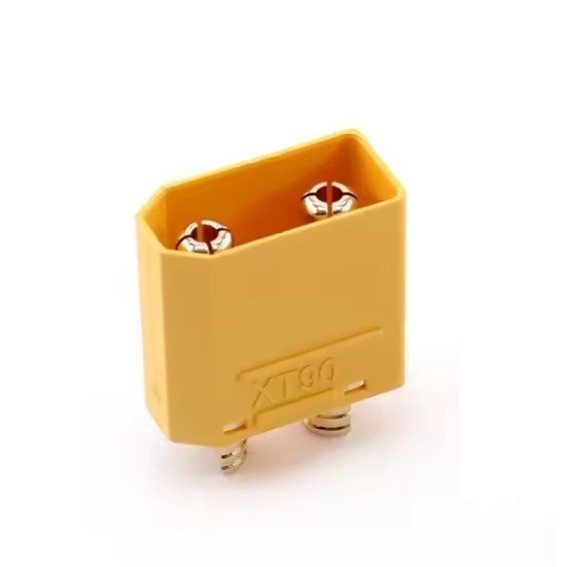

XT90 je dvoupólový silový konektor pro stejnosměrné aplikace s trvalým zatížením do 90 A. Kontakty z pozlacených pružinových svorek s průměrem 5 mm jsou vstřikovány do těla z nylonu PA, čímž vzniká celistvá konstrukce odolná vůči mechanickému namáhání při opakovaném spojování a rozpojování.

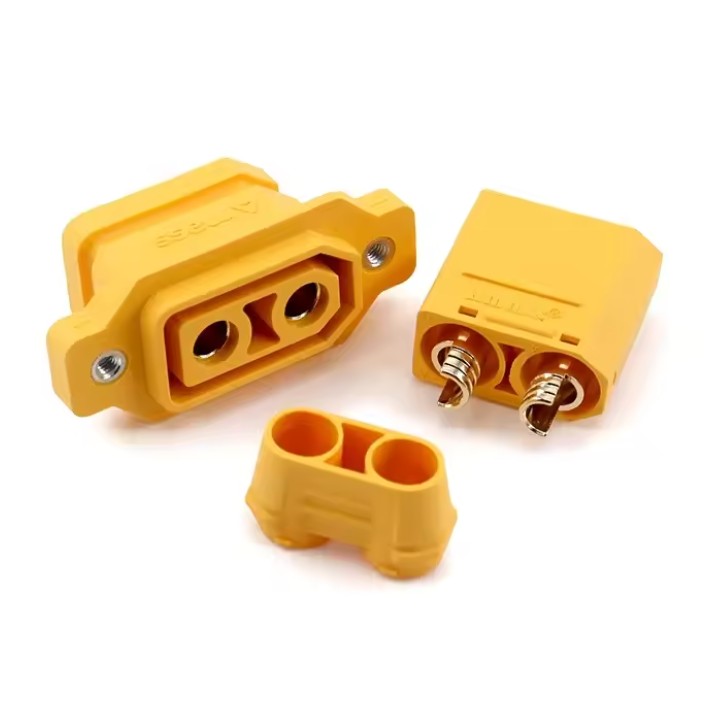

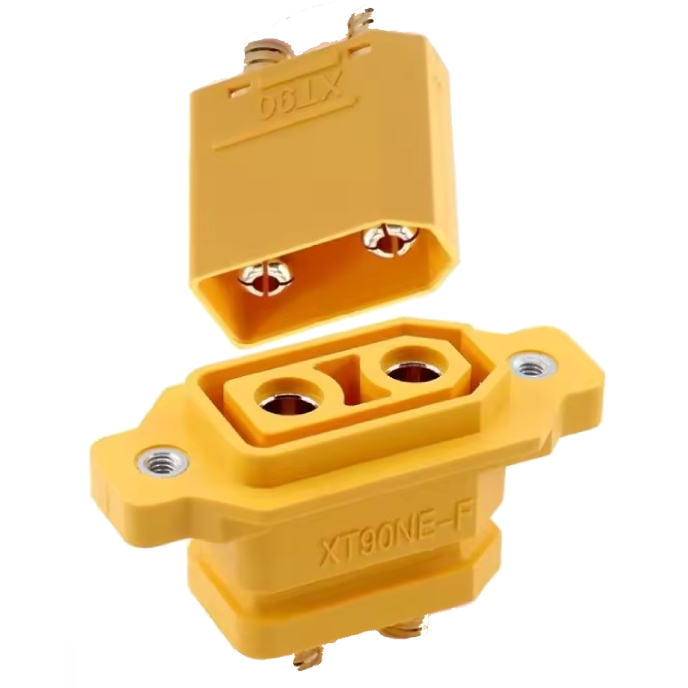

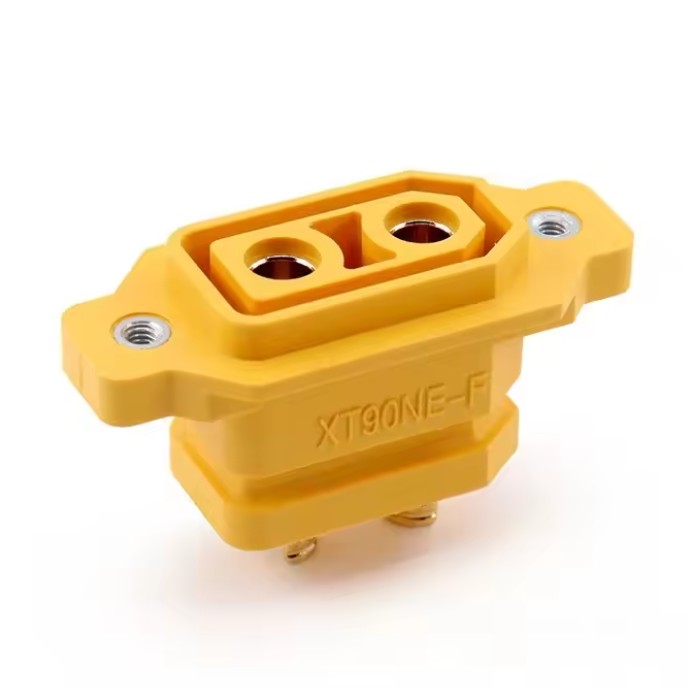

Konektor je dostupný ve standardním i panelovém provedení. Panelové varianty XT90E-M a XT90E-F umožňují pevnou montáž do pláště zařízení nebo krabičky. Tvar konektoru zabraňuje záměně polarity, na těle je vyznačeno označení plus a mínus.
Elektrické parametry
- Trvalý proud: 90 A
- Krátkodobý pulzní proud: 120 A
- Jmenovité napětí: DC 500 V
- Kontaktní odpor: ≤ 0,4 mΩ
- Doporučený vodič: AWG 10–12 (4–6 mm²)
Konstrukce
- Materiál těla: nylon PA (vysokoteplotní)
- Materiál kontaktů: měď, pozlacená pružinová svorka
- Průměr kontaktu: 5 mm
- Pracovní teplota: −20 až +80 °C
- Pájecí teplota: 350–400 °C
Typické použití
- Bateriové sestavy a BMS systémy
- Elektrická kola, koloběžky a jiné EV aplikace
- RC modely, drony, UAV a FPV technika
- Robotika a výkonové pohonné systémy
- Přenosné energetické stanice a off-grid solární systémy
Samice se standardně osazuje na stranu baterie, aby se snížilo riziko zkratu při odpojeném stavu. Při pájení je potřeba použít pájecí stanici s teplotou 350–400 °C; půlkruhové pájecí plochy v těle konektoru usnadňují nanesení pájky. Součástí balení jednoho kusu je plastový kryt kabelu.
