Popis
XT90 je dvoukolíkový vysokoproudý konektor určený pro přenos stejnosměrného napětí do DC 500 V při trvalém proudu 90 A. Skládá se z těles konektoru samec nebo samice a dvou 20 cm vodičů s průřezem AWG 10 (6 mm²), ukončených pájenými spoji. Kontakty s průměrem 5 mm jsou pozlacené pružinové svorky vstřikované do těla z polyamidu (PA), což vytváří celistvou konstrukci odolnou vůči opakovanému zasouvání a vysouvání.
Klíčové vlastnosti
- Trvalý proud 90 A, krátkodobý pulzní proud 120 A
- Jmenovité napětí DC 500 V
- Kontaktní odpor max. 0,4 mΩ
- Pozlacené pružinové kontakty s průměrem 5 mm
- Tělo z nylonu PA, kontakty vstřikované přímo do těla
- Označení polarity +/− na těle konektoru
- Vodiče AWG 10 (6 mm²), délka 20 cm
- Doporučená teplota pájení 350 – 400 °C
- Pracovní teplota −20 až +80 °C
Varianty

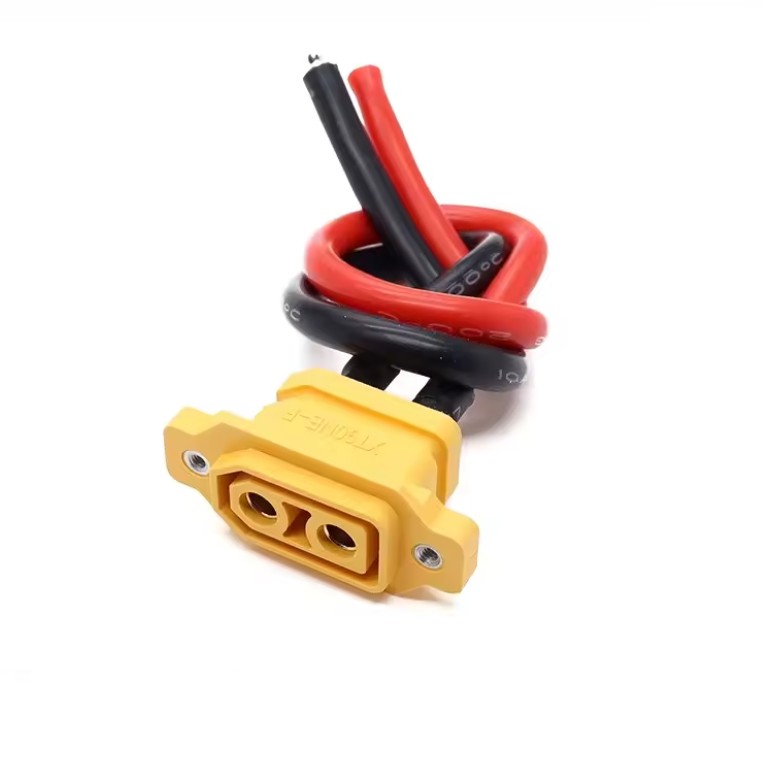

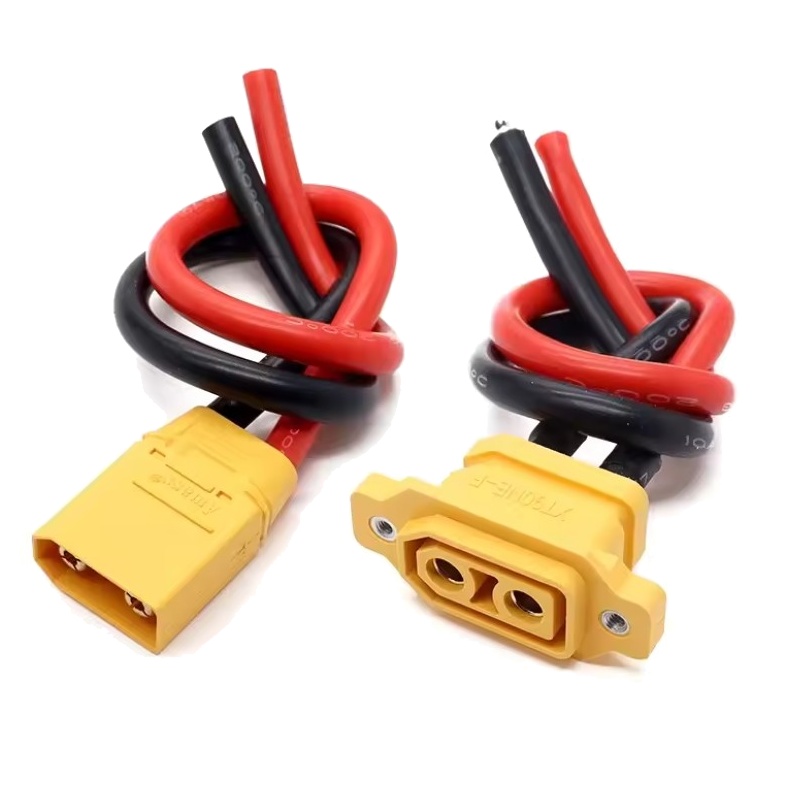

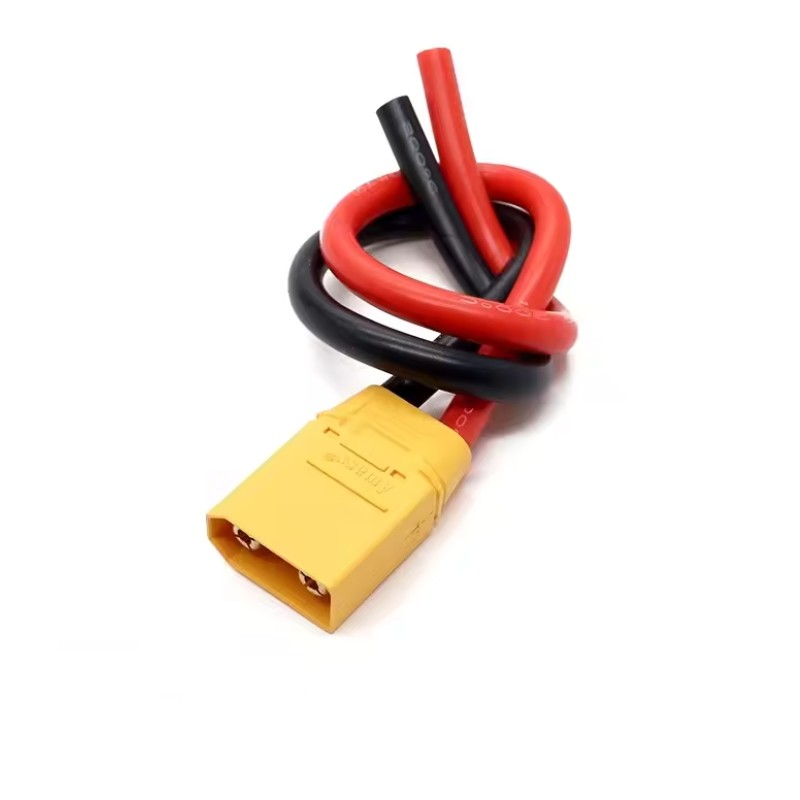

| Parametr | XT90-M (samec) | XT90E-F (panelová samice) |
|---|---|---|
| Typ | standardní | panelový |
| Trvalý proud | 90 A | 90 A |
| Pulzní krátkodobý proud | 120 A | 120 A |
| Jmenovité napětí | DC 500 V | DC 500 V |
| Kontaktní odpor | ≤ 0,4 mΩ | ≤ 0,4 mΩ |
Typické použití
- Bateriové sestavy a BMS systémy
- Elektrická kola, koloběžky a lehké EV aplikace
- RC modely, drony, UAV a FPV
- Robotika a výkonové pohonné systémy
- Přenosné energetické stanice a off-grid solární systémy
Samice (female) se standardně osazuje na straně baterie, čímž se snižuje riziko zkratu při odpojeném stavu. Tvar konektoru zabraňuje záměně polarity. Panelové verze XT90E-M a XT90E-F jsou určeny pro pevnou montáž do pláště zařízení nebo krabičky. Při pájení větších průřezů vodičů je potřeba použít dostatečný tepelný výkon pájecí stanice; nedostatečné prohřátí spoje vede ke studenému spoji a zvýšenému přechodovému odporu.
