Popis

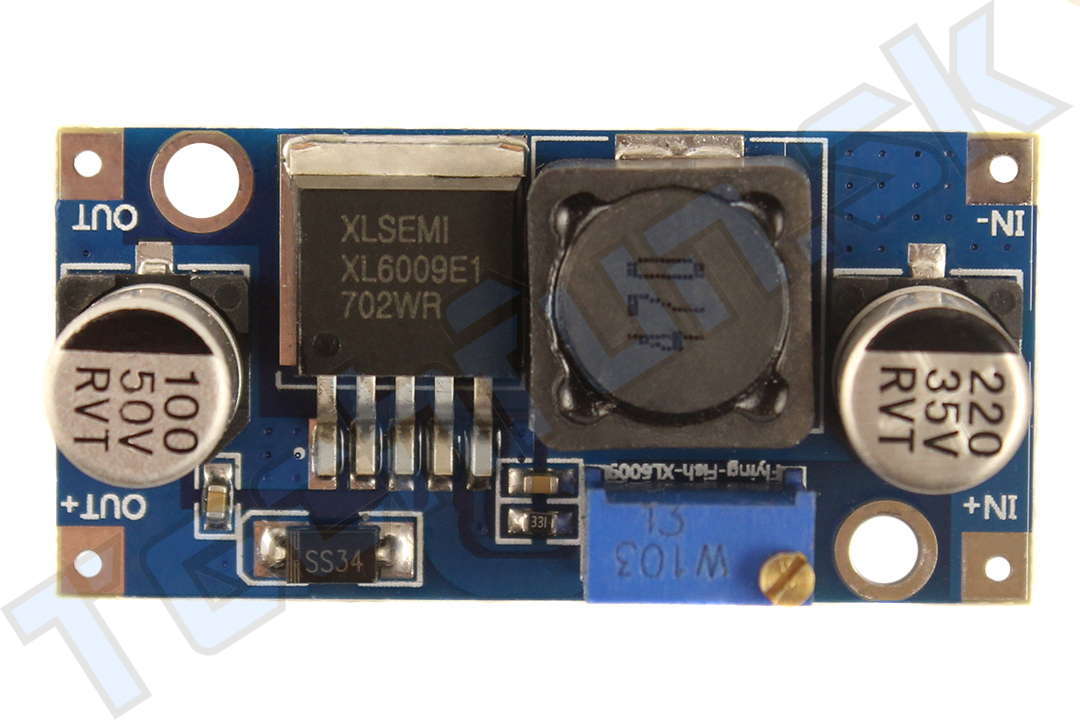

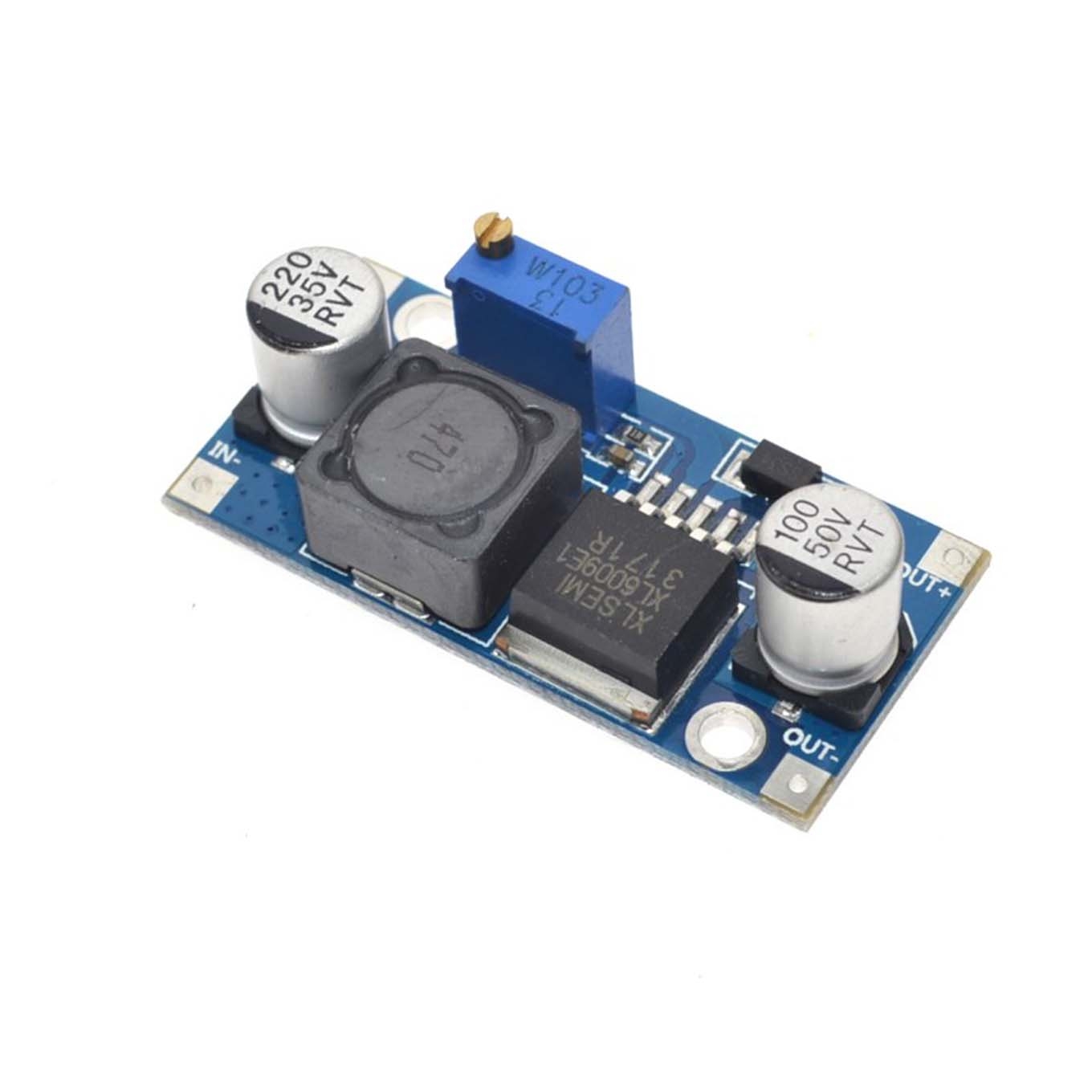

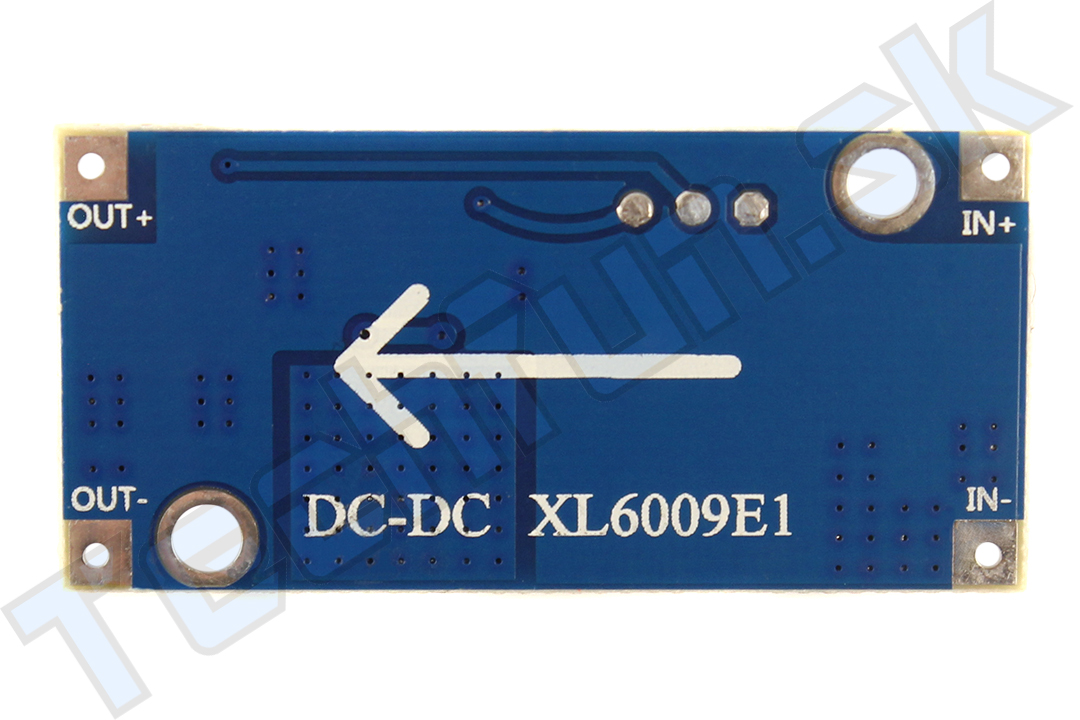

Univerzální DC-DC regulátor zvyšující výstupní napětí s vysokou účinností. Je ideální jako napájecí zdroj při různých projektech nebo při testování. Module dokáže ze vstupního napětí 3.2V až 30V produkovat výstupní napětí v rozsahu od 5V do 35V.
Upozornění: vstupní napětí by nemělo přesáhnout doporučených 30V, jinak může dojít k poškození XL6009. Pro více informací doporučujeme prostudovat datasheet XL6009. V nabídce máme zařazený i BUCK/BOOST XL6009 nebo BOOST verzi s voltmetrem.
Specifikace:
Vstupní napětí: 5V až 30V
Výstupní: 5V až 35V
Výstupní proud doporučený: 2A – maximální výstupní proud: 4A (bude nutné přidat chladič).
Účinnost: kolem 90% (přesnější hodnoty v tabulce níže)
Přepínací frekvence: 400kHz
Rozměry: 41 mm x 20 mm x 14 mm
Váha: 12g
| vstupní napětí | Vstupný proud | Výstupní napětí | Výstupný proud | účinnost |
|---|---|---|---|---|
| 5.083 V | 0.531 | 12.012 V | 0.200 | 89.01% |
| 5.055 V | 1.361 | 12.006 V | 0.500 | 87.25% |
| 5.011 V | 2.990 | 11.983 V | 1.000 | 79.98% |
| 8.413 V | 0.316 | 12.021 V | 0.200 | 90.43% |
| 8.402 V | 0.777 | 12.016 V | 0.500 | 92.03% |
| 8.378 V | 1.585 | 12.004 V | 1.000 | 90.40% |
| 8.355 V | 2.440 | 11.986 V | 1.500 | 88.19% |
| 8.332 V | 3.345 | 11.953 V | 2.000 | 85.78% |
| 12.012 V | 0.442 | 24.125 V | 0.200 | 90.88% |
| 11.993 V | 1.093 | 24.125 V | 0.500 | 92.02% |
| 11.963 V | 2.227 | 24.050 V | 1.000 | 90.27% |
| 11.985 V | 1.352 | 36.320 V | 0.400 | 89.66% |
| 23.985 V | 1.087 | 48.020 V | 0.500 | 92.09% |
| 23.992 V | 0.799 | 35.850 V | 0.500 | 93.51% |
/boost converter regulator stepup step-up
/XL6009 DC-DC fokozo konverter Megbízható és univerzális DC-DC feszültségszabályozó (fokozo konverter) tesztelési és tápellátási projektekhez
Zakaznik –
Menič funguje dobre,ale nad vstupne napätia 1A sa začina hriať a pri vstupe 1,5A je potrebny chladič na tranzistor. Pri 2A vstupneho napätia sa to cele začina masivne zahrievať,ba dokonca aj trafko,teda treba chladiť aj jeho. Pri vstupnych 4A to vyzera,že je to brutalne preťažene,vnutorne zahrievanie sučiastok bude mimo tolerancie a teda životnosť minimalna. Ale upozorňujem,jedna sa o vstupne,nie vystupne napätie a konverziu som testoval pri bežnej autobaterii 12v vstup a 29v vystup.
Matej Pisarcik –
AK je vstupné napatie pod 5V (pri 5V výstupe) tak menič robí úplné kraviny… na výstupe som nameral 33V, spáliil mi nextion displej, bol riadne horúci už pri 0,5A odbere.
Michal Rábek –
Popis produktu je nesprávny. Uvádza sa v ňom vstupné napätie 3.2V – 30V, avšak IC, ktoré sa na tomto PCB nachádza má rozsah vstupného napätia 5V – 32V. Tento boost converter teda nie je vhodný napríklad na použitie s Li-Ion batériami s normálnym napätím 3.7V. Vstupné napätia vyššie než 5V však fungujú.
Heureka overený zákazník –
Plusy: za tú cenu… opäť hádam do nebudete doma bastliť…
