Popis

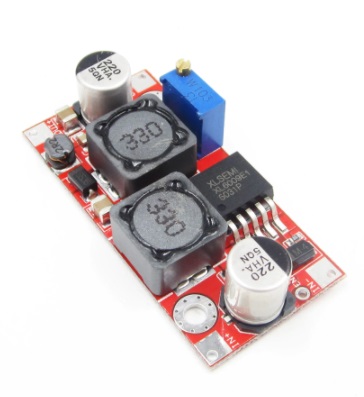

XL6009 se používá hlavně při stabilizování napětí ze solárních článků nebo baterií. Nezáleží zda je vstupní napětí 5V, 12V nebo 24V, výtup lze stabilizovat na přesnou hodnotu v rozmezí 1.25 V – 35 V. Modul má vestavěné 4A MOSFET s účinností kolem 90%.
V nabídce máme zařazený i boost měnič XL6009.
Specifikace:
Rozsah zadávání: 3.8 V – 32 V
Výstupní rozsah: 1.25V – 35 V
Výstupní proud: 3 A
Účinnost: kolem 90% (max 94%)
Frekvence: 400 KHz
Zvlnění: 50mV
Provozní teplota: -40 °C ~ 85 °C
/XL6009 BUCK / BOOST feszültség átalakító Növelő és lecsökkentő feszültségátalakító egyben. Alkalmas a napelemek vagy akkumulátorek feszültségének stabilizálásáře mindkét írányú feszültségváltozás miatt
Adrian –
Funguje veeeľmi dobre.No bacha! Pretože niekedy to napätie boostne až na 53 V.
AV –
Dobrý zdroj. Prepätie podľa predchádzjúcej recenzie som nezistil. Neskúšal som dlhodobo plnú záťaž, ale zdá sa mi, že pri 3A to asi bude treba chladiť. Nepríjemná je skutočnosť, že zdroj má po zapnutí veľmi veľký nábehový prúd, viac ako 0,5A. Ak je na vstupe mäkký napájací zdroj, ktorý takúto špičku nezvládne, menič nenabehne.
Rišo PO –
Plný súhlas s AV. Tiež som nezistil prepäťové špičky. Odskúšal som dlhodobú záťaž priemerne 1,5 A, bez zohriatia výkonového prvku. Obvod som použil v kombinácii malého solárneho panela, ako nabíjačku staršieho oloveného akumulátora 18 Ah. Vysoký nábehový prúd som dosiahol paralelným elektrolytom 10000 mikrofarad na vstupe a dvoma sériovými schottkyho diódami medzi sol. panelom a vstupom meniča. Obvod presne udržiava, nastavené maximálne výstupné napätie.
Heureka overený zákazník –
Plusy: Mne funguje skvele zo 6V na 12V led do reflektora moto
Mínusy:
Celkovo:
Jakub –
Funguje na napajanie svetiel LED na Babettu 🙂
Peter Popovec –
Pri 2A vystupnom prude sa prakticky neda bez chladenia pouzit. A mozno aj s chladenim.. Teplotny limiter v XL6009 limituje zataz a napatie klesa. Ohrev ale nesposobuje XL-ko ale obe cievky.
