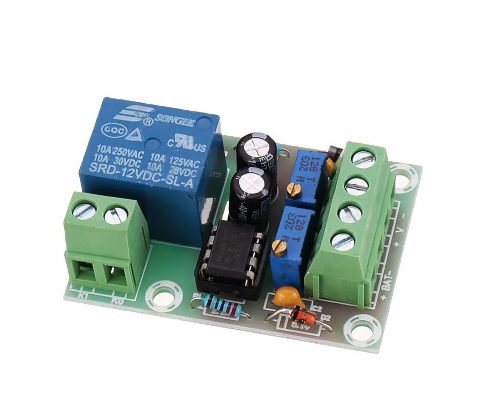

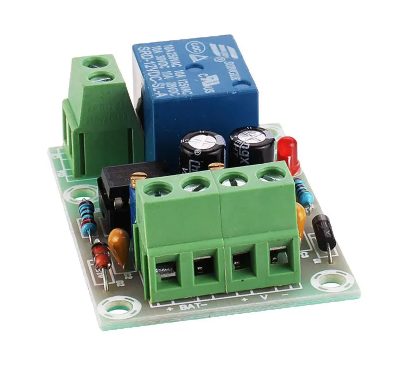

Popis
Modul pro zapnutí a vypnutí nabíjení baterie na základě nastavitelných úrovní podle 2 trimrů. Otáčení ve směru hodinových ručiček = zvýšení napětí, v opačném směru = snížení napětí
Trimer RP1 nastavuje, při jakém napětí se má zapnout nabíjení (sepnutý bezpotenciálový kontakt relé, kontakty K0 a K1)
Trimer RP2 nastavuje, při jaké napěťové hodnotě se má nabíjení vypnout (rozepnuté kontakty relé K0 a K1). Pro olověný akumulátor může být hodnota nastavená pomocí RP1 např. 11,5 V DC a hodnota nastavená pomocí RP2 např. 14,2 V DC.
Parametry:
Napájení 12V
Relé: 49VAC, 10A a 30V DC 10A
Rozměry: 50 x 32 x 18 mm

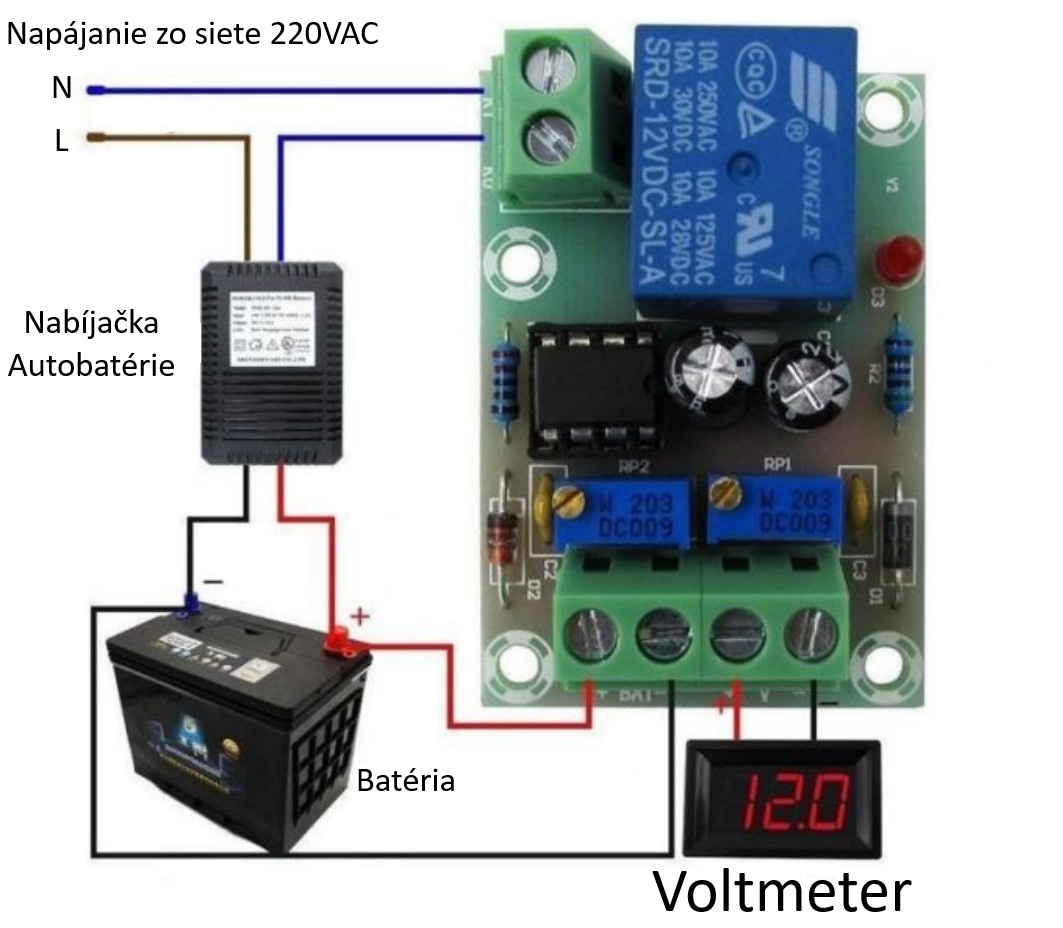

Zapojení:
