Popis

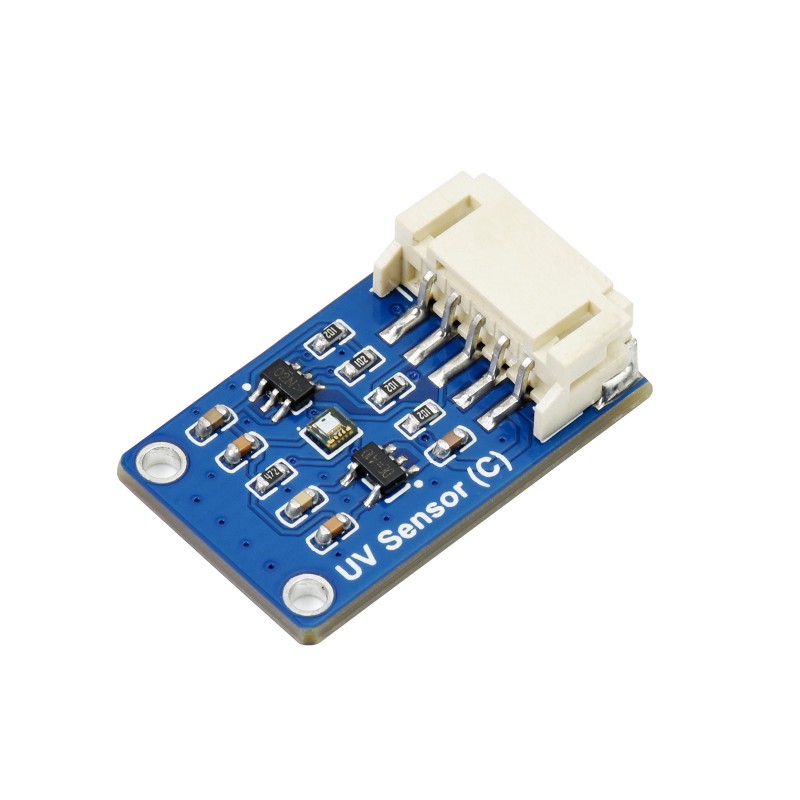

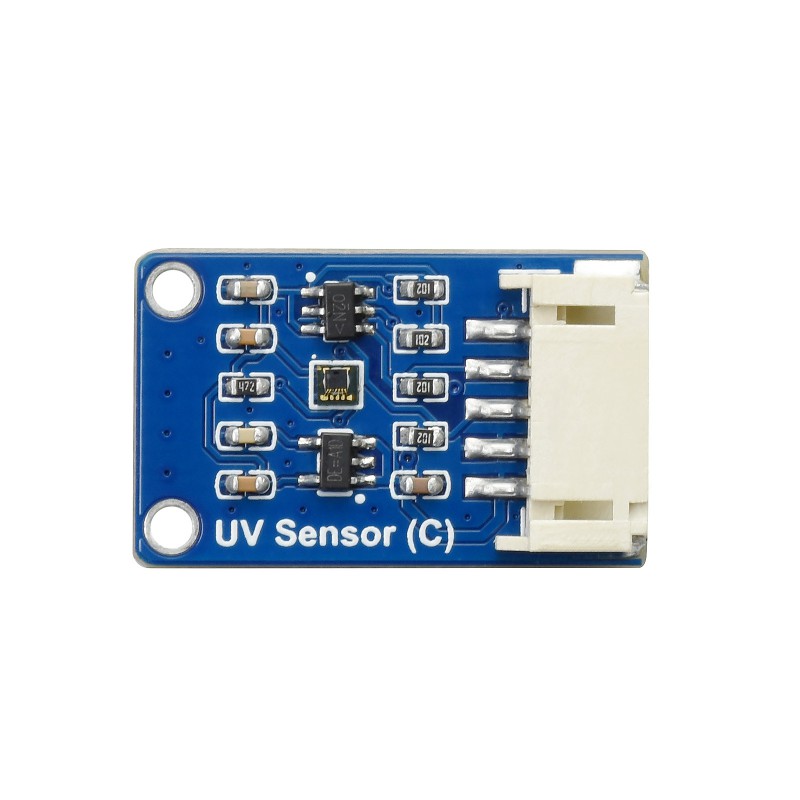

Waveshare UV Sensor (C) je digitální senzorový modul určený na měření ultrafialového záření a intenzity okolního světla. Využívá senzor LTR390-UV-01, který poskytuje údaje přímo přes I2C rozhraní.
Na rozdíl od jednoduchých analogových UV senzorů tento modul poskytuje digitální výstup a přímo umožňuje získávat hodnotu UV indexu a intenzity světla. Díky integrovanému ADC převodníku je výstup méně náchylný na rušení a jednodušeji se zpracovává v mikrokontroléru.
Modul obsahuje převodník logických úrovní, díky čemuž je kompatibilní s 3,3 V i 5 V systémy. Je vhodný pro projekty s Arduino, Raspberry Pi, STM32 a dalšími vývojovými deskami.
Hlavní vlastnosti
- Senzor LTR390-UV-01 – měření UV záření a viditelného světla
- I2C rozhraní – jednoduché připojení pomocí SDA a SCL
- Přímý výstup UV indexu – jednodušší zpracování naměřených hodnot
- Měření intenzity světla – použitelné i jako senzor okolního osvětlení
- Integrovaný ADC převodník – digitální výstup s nižším vlivem rušení
- Interrupt výstup – možnost nastavení horní a dolní prahové hodnoty
- Kompatibilita s 3,3 V / 5 V logikou – vhodné pro různé vývojové desky
- Kompaktní rozměry – vhodné pro zabudování do projektů
Technické specifikace
| Senzor | LTR390-UV-01 |
| Komunikační rozhraní | I2C |
| I2C adresa | 0x53 |
| Napájecí / logické napětí | 3,3 V / 5 V |
| Spektrální odezva UV | 280 – 430 nm |
| Výstup | UV index a intenzita světla přes I2C |
| Interrupt výstup | Ano, s programovatelnými prahy |

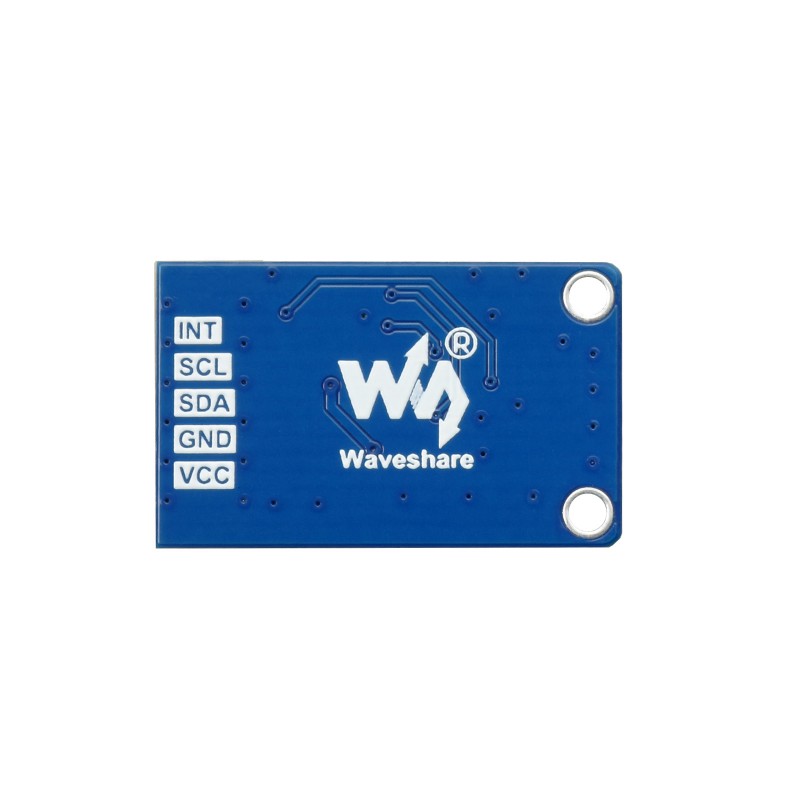

Popis pinů
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| SDA | I2C datová linka |
| SCL | I2C hodinová linka |
| INT | Interrupt výstup |
Obsah balení
- 1× Waveshare UV Sensor (C)

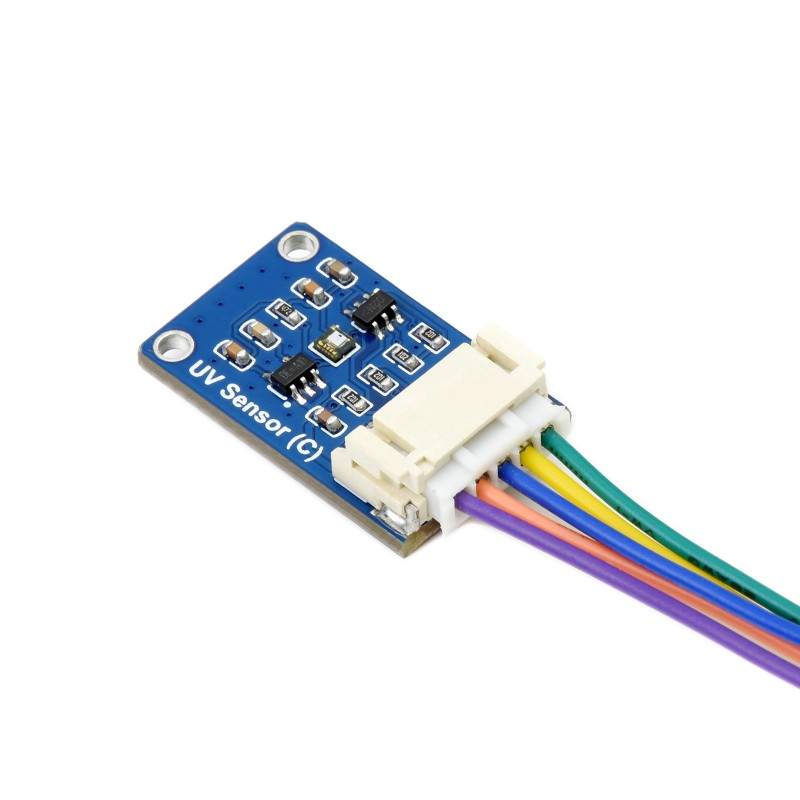

- 1× PH2.0 5-pin kabel
Použití
- měření UV indexu
- monitorování ultrafialového záření
- měření intenzity okolního světla
- meteorologické a environmentální projekty
- IoT a smart-home aplikace
- projekty s Arduino, Raspberry Pi nebo STM32
- automatizační a měřící aplikace
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare UV Sensor (C) Wiki
