Waveshare USB na RS485/RS422 izolovaný průmyslový převodník

478 Kč (bez DPH 395 Kč )

Průmyslový galvanicky izolovaný USB převodník na RS485/RS422 s ochranami a montáží na DIN lištu

9 skladem

Skladem 9 ks

Přidat mezi oblíbené
Katalogové číslo: 23949 Kategorie: , Štítek:

Popis

Waveshare USB TO RS485/422 je průmyslový galvanicky izolovaný převodník určený k propojení počítače nebo jiného USB zařízení se sériovou sběrnicí RS485 nebo RS422. Využívá převodníkové obvody FTDI a SP485EEN a je navržen pro stabilní komunikaci i v náročnějším průmyslovém prostředí.

Převodník obsahuje izolaci napájení i datových signálů, TVS ochranu, resetovatelnou pojistku, ochranu proti přepětí a ESD až do 15 kV. Komunikace probíhá automaticky bez nutnosti manuálního přepínání směru vysílání a příjmu.

Hlavní vlastnosti

  • převod USB na RS485 i RS422
  • galvanické oddělení napájení a datových signálů
  • automatické řízení směru komunikace
  • ochrana proti ESD, přepětí a špičkám
  • konfigurovatelný 120Ω zakončovací rezistor
  • vhodný pro průmyslové a Modbus RTU aplikace

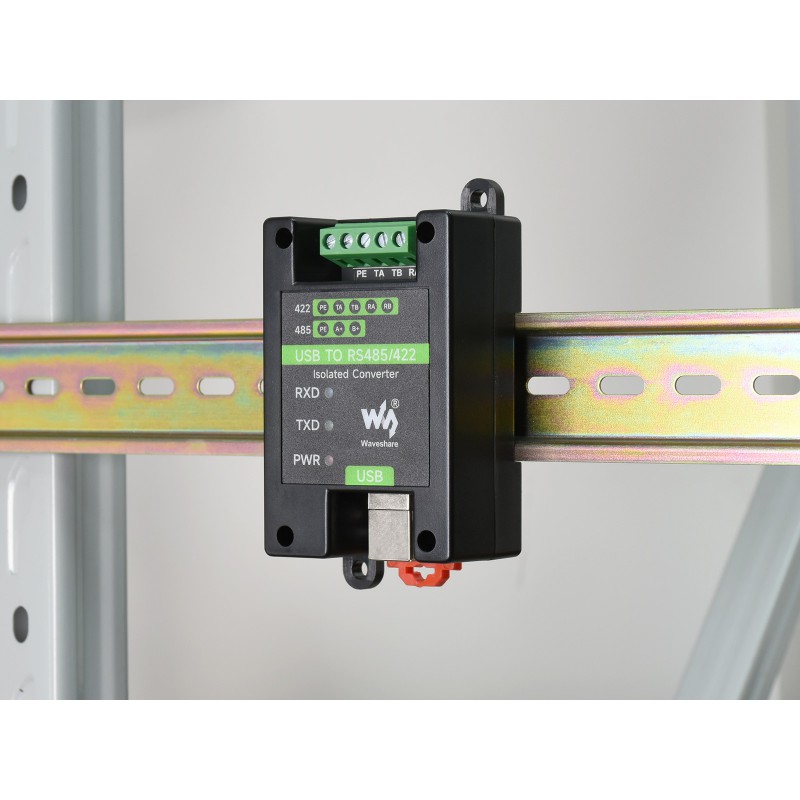

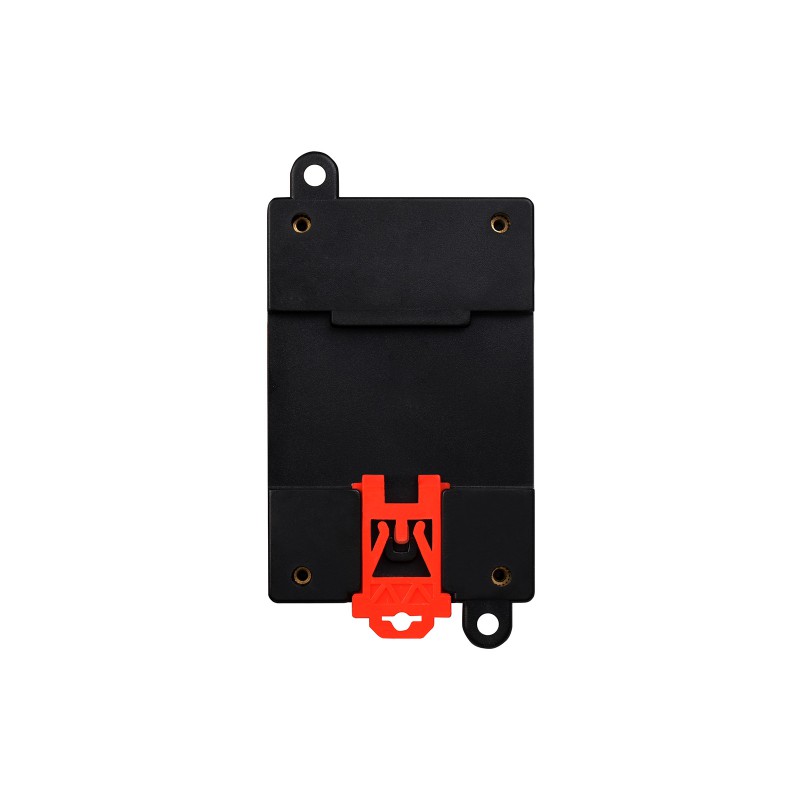

  • montáž na stěnu nebo 35mm DIN lištu

Technické specifikace

Typ izolovaný USB na RS485 / RS422 převodník
USB rozhraní USB-B
Výstupní rozhraní RS485 / RS422
Převodníkové obvody FTDI FT232RNL, SP485EEN
Přenosová rychlost 300 bps – 3 Mbps
Napájení 5 V z USB
RS485 piny A+, B-, PE
RS422 piny TA, TB, RA, RB, PE
Konektor RS485 / RS422 šroubovací svorkovnice
Řízení směru automatické hardwarové
Zakončovací rezistor 120 Ω, nastavitelný jumperem
Max. dosah USB přibližně 5 m
Max. dosah RS485 / RS422 přibližně 1,2 km při nízké přenosové rychlosti
RS485 topologie point-to-multipoint, až 32 uzlů
Ochrana galvanická izolace, 600 W TVS, 15 kV ESD, přepěťová ochrana, resetovatelná pojistka
LED indikace PWR, TXD, RXD
Provozní teplota -15 až 70 °C
Provozní vlhkost 5 – 95 % RH
Podporované systémy Windows, macOS, Linux, Android, WinCE
Kryt ABS, montáž na stěnu / 35mm DIN lištu
Rozměry 81,9 × 54 × 32 mm

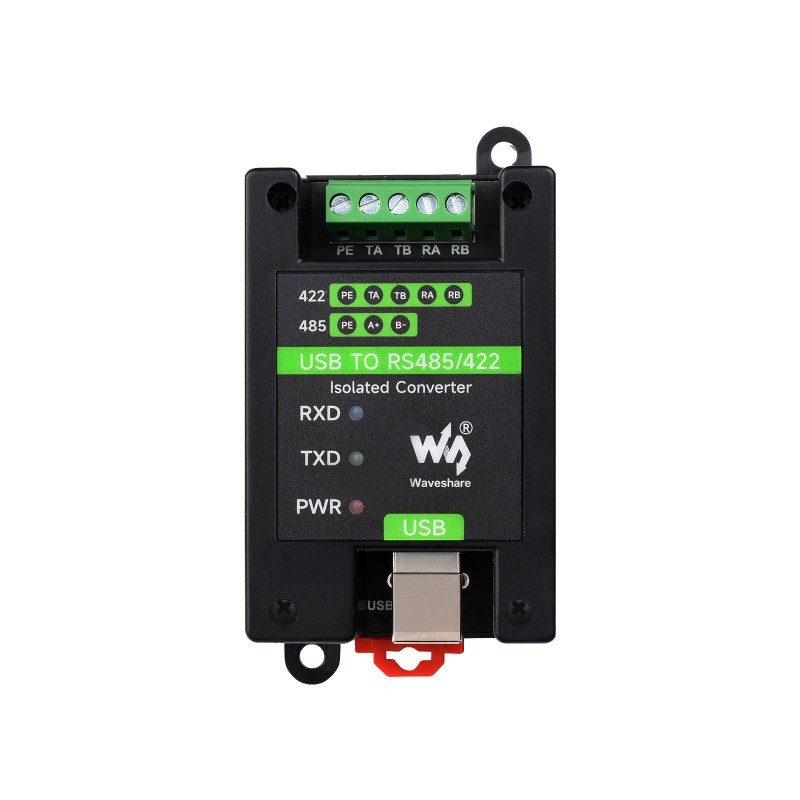

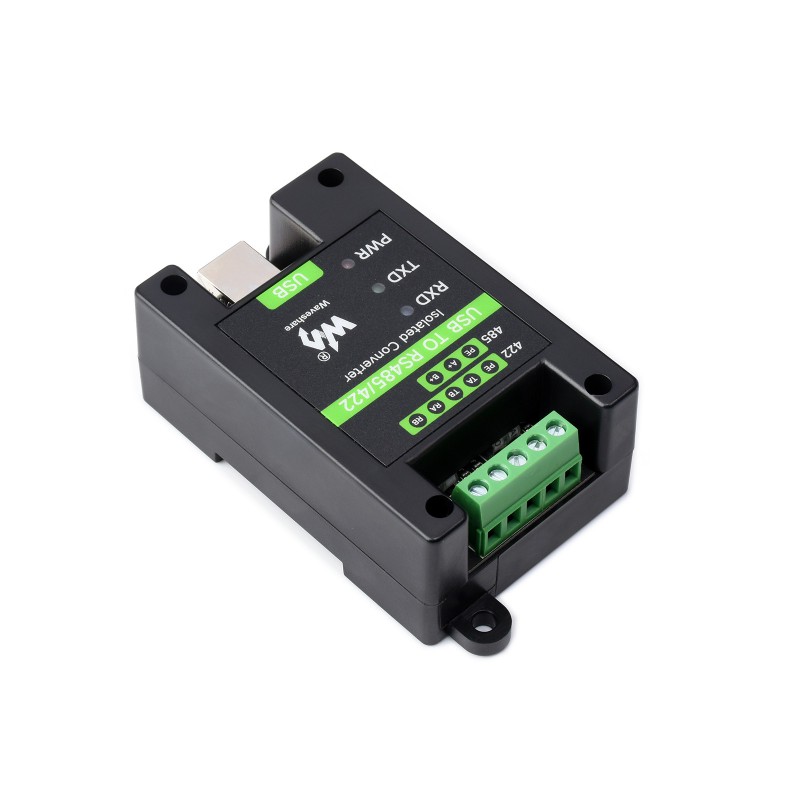

Zapojení svorek

Svorka RS485 RS422
PE signálová zem signálová zem
TA A+ – kladný diferenciální signál T+ – kladný vysílací signál
TB B- – záporný diferenciální signál T- – záporný vysílací signál
RA nepoužívá se R+ – kladný přijímací signál
RB nepoužívá se R- – záporný přijímací signál

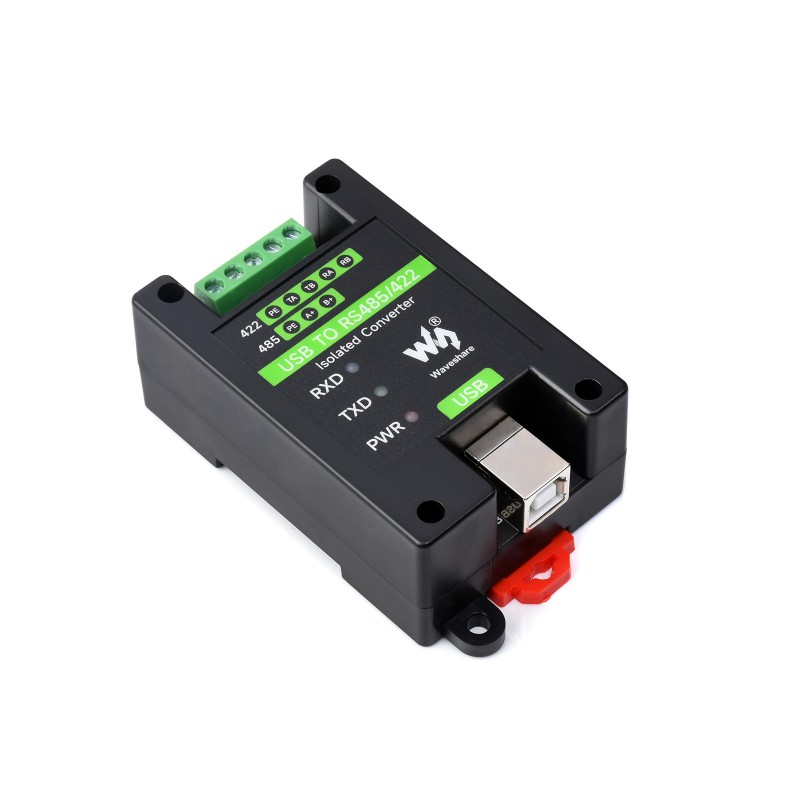

LED indikace

  • PWR – červená: svítí po připojení převodníku k USB a signalizuje přítomnost napájení.
  • TXD – zelená: bliká při odesílání dat z USB směrem na RS485 / RS422.
  • RXD – modrá: bliká při přijímání dat ze zařízení na straně RS485 / RS422 zpět do USB.

LED indikátory umožňují rychle ověřit napájení převodníku a aktivitu komunikace při zapojování nebo diagnostice zařízení.

Možnosti použití

  • průmyslová automatizace
  • PLC a řídicí systémy
  • Modbus RTU komunikace
  • měřicí a monitorovací zařízení
  • servisní diagnostika
  • propojení PC se zařízeními RS485 nebo RS422
  • komunikace se zařízeními na delších vedeních

Obsah balení

  • 1× Waveshare USB TO RS485/422
  • 1× USB-A → USB-B kabel, přibližně 1,2 m
  • 1× šroubovák

Návod k zapojení RS485 a RS422, ovladače, testování komunikace a další technickou dokumentaci najdete na Wiki – USB TO RS485/422.

Časté dotazy

Jaký je rozdíl mezi RS485 a RS422?

RS485 se běžně používá pro poloduplexní komunikaci s více zařízeními na jedné sběrnici, zatímco RS422 používá samostatné vodiče pro vysílání a příjem a umožňuje plně duplexní komunikaci.

Dá se převodník použít pro Modbus RTU?

Ano. Převodník je vhodný i pro Modbus RTU komunikaci přes RS485, například při propojení počítače s PLC, měřiči, snímači nebo průmyslovými zařízeními.

Je nutné manuálně přepínat směr komunikace RS485?

Ne. Převodník používá automatické hardwarové řízení směru vysílání a příjmu, takže není nutné manuálně přepínat TX/RX.

Potřebuji nainstalovat ovladač?

Převodník používá USB čip FTDI. V mnoha operačních systémech může být ovladač dostupný automaticky, případně je možné použít FTDI VCP ovladač dostupný v dokumentaci výrobce.

Je převodník kompatibilní s Linuxem?

Ano. Výrobce uvádí podporu systémů Windows, macOS, Linux, Android a WinCE.

Jakou maximální přenosovou rychlost podporuje?

Převodník podporuje přenosové rychlosti přibližně od 300 bps do 3 Mbps.

Jaká může být maximální délka RS485 nebo RS422 vedení?

Při nižších přenosových rychlostech může být komunikační vzdálenost přibližně 1,2 km. S rostoucí přenosovou rychlostí se maximální spolehlivá vzdálenost snižuje.

Kolik zařízení mohu připojit na RS485 sběrnici?

Výrobce uvádí připojení až 32 uzlů. Při více než 16 zařízeních doporučuje podle podmínek použití zvážit opakovač.

Má převodník vestavěný 120Ω zakončovací rezistor?

Ano. Převodník obsahuje 120Ω zakončovací rezistor, který je možné podle potřeby zapnout nebo vypnout pomocí interního jumperu.

Kdy mám použít 120Ω zakončení?

Zakončovací rezistor se používá zejména na koncích delších RS485/RS422 vedení k omezení odrazů signálu. Při krátkém vedení může být vhodné zakončení vypnout, zejména pokud komunikace vykazuje chyby nebo nečitelná data.

Je USB a RS485/RS422 strana galvanicky oddělena?

Ano. Převodník má galvanicky oddělené napájení i datové signály, což pomáhá snižovat rušení a chrání připojená zařízení v průmyslovém prostředí.

Potřebuje převodník externí napájení?

Ne. Převodník je napájen přímo z USB 5 V a pro izolovanou komunikační stranu nepotřebuje samostatný externí zdroj.

K čemu slouží LED PWR, TXD a RXD?

PWR signalizuje napájení, TXD odesílání dat z USB a RXD příjem dat ze zařízení na straně RS485/RS422.

Dá se převodník namontovat na DIN lištu?

Ano. Kryt je určen k montáži na standardní 35mm DIN lištu a umožňuje také montáž na stěnu.

Kde najdu ovladače a návod k testování komunikace?

Ovladače, postup zapojení RS485/RS422, nastavení 120Ω zakončení a příklady testování najdete na Wiki – USB TO RS485/422.
