Popis

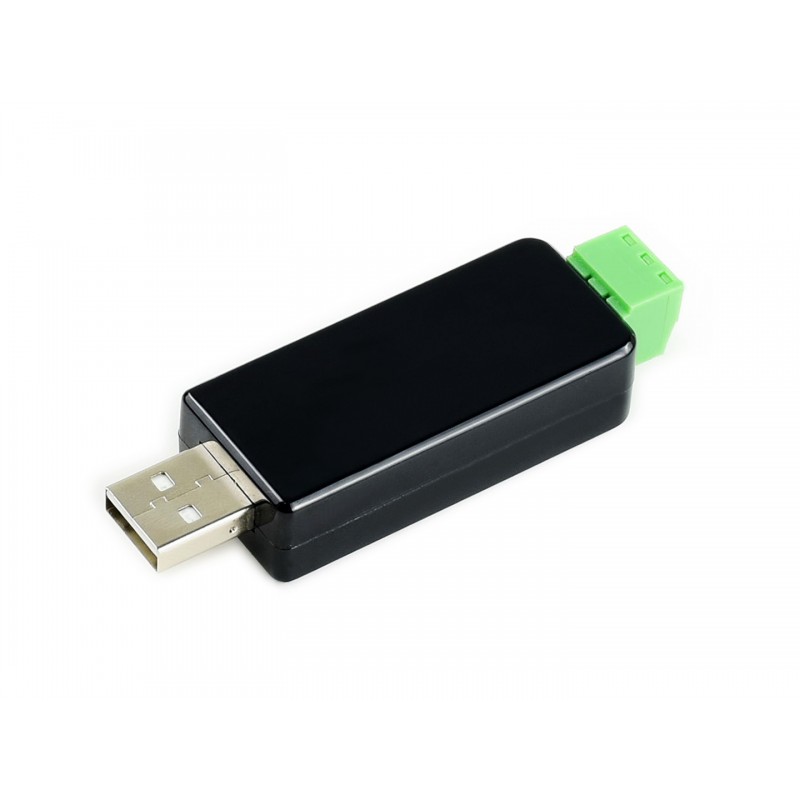

Waveshare převodník USB na RS485 (B) je průmyslový obousměrný převodník určený k propojení počítače nebo jiného USB zařízení se sběrnicí RS485. Umožňuje stabilní sériovou komunikaci přes diferenciální rozhraní RS485, které se často používá v průmyslové automatizaci, měřicích systémech a řídicích zařízeních.
Modul využívá originální čipy CH343G a SP485EEN, které zajišťují spolehlivý převod mezi USB a RS485 rozhraním. Linka RS485 je vyvedena na šroubovací svorkovnici s piny A+, B- a GND. Směr komunikace je řízen automaticky hardwarem, takže není nutné ruční přepínání mezi vysíláním a příjmem.

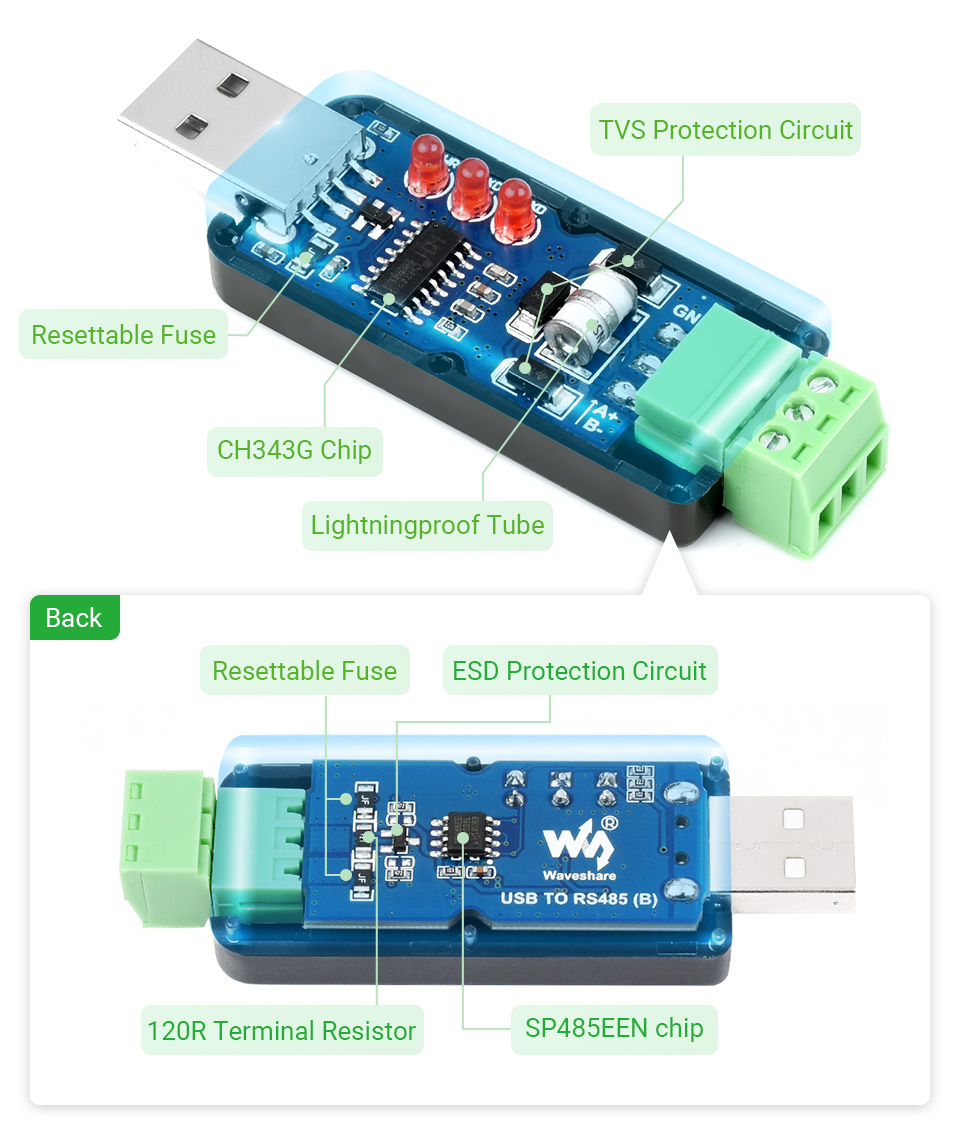

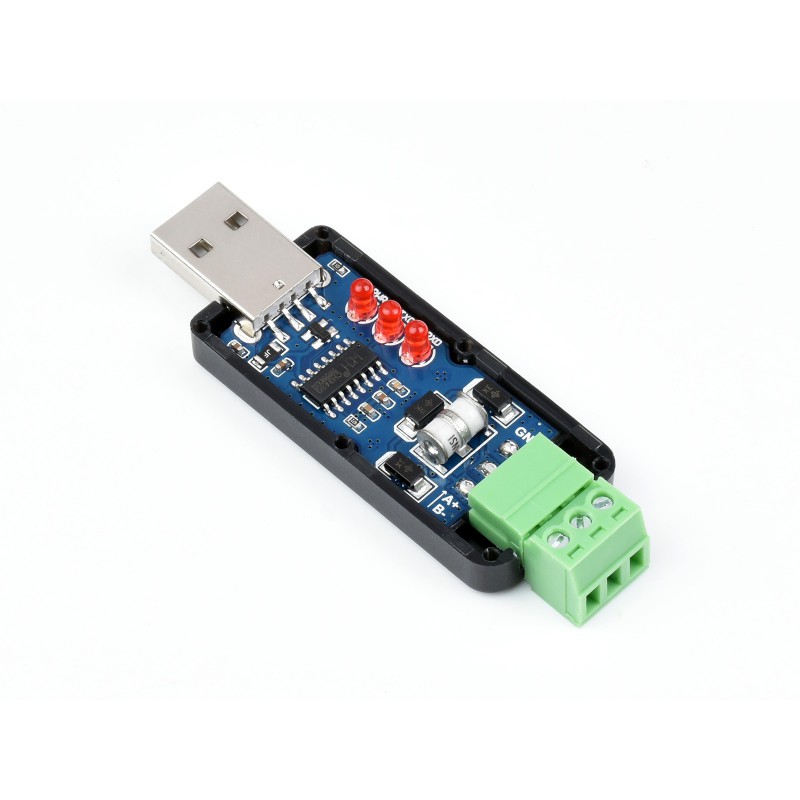

Převodník obsahuje více ochranných prvků včetně resetovatelné pojistky, TVS ochrany, ESD ochrany a ochranných diod. Díky tomu je vhodný i pro náročnější prostředí a delší vedení RS485. Na modulu se nacházejí LED indikátory PWR, TXD a RXD, které zobrazují stav napájení a datové komunikace.
Hlavní vlastnosti
- Převodník USB na RS485 – obousměrná komunikace mezi USB a RS485 rozhraním
- Originální čipy CH343G a SP485EEN – stabilnější komunikace a lepší kompatibilita
- USB-A konektor – jednoduché připojení k počítači nebo jinému USB zařízení
- Šroubovací svorkovnice RS485 – piny A+, B- a GND
- Automatické řízení směru komunikace – hardwarové přepínání vysílání a příjmu
- Přenosová rychlost 300 bps – 3 Mbps – vhodné pro různé RS485 aplikace
- Dosah RS485 až přibližně 1,2 km – při nízké přenosové rychlosti a vhodném vedení
- Ochranné obvody – resetovatelná pojistka, TVS ochrana, ESD ochrana a ochrana proti přepěťovým špičkám
- LED indikátory – PWR, TXD a RXD pro kontrolu napájení a komunikace
- Podpora více systémů – Windows, macOS, Linux, Android a WinCE
Technické specifikace
| Čipy | CH343G, SP485EEN |
| Hostitelské rozhraní | USB-A |
| Komunikační rozhraní | RS485 |
| Konektor RS485 | Šroubovací svorkovnice |
| Piny RS485 | A+, B-, GND |
| Přenosová rychlost | 300 bps – 3 Mbps |
| Napájení USB | 5 V |
| Řízení směru komunikace | Automatické hardwarové řízení |
| Dosah USB | přibližně 5 m |
| Dosah RS485 | až přibližně 1,2 km při nízké přenosové rychlosti |
| Topologie RS485 | Point-to-multipoints, až 32 uzlů |
| LED indikátory | PWR, TXD, RXD |
| Ochrana USB rozhraní | 200 mA resetovatelná pojistka, ESD ochrana |
| Ochrana RS485 rozhraní | 600 W TVS ochrana, přepěťová ochrana, 15 kV ESD ochrana |
| Podporované systémy | Windows 7 / 8 / 8.1 / 10 / 11, macOS, Linux, Android, WinCE |
Popis svorek a indikátorů
| A+ | Kladná datová linka RS485 |
| B- | Záporná datová linka RS485 |
| GND | Zem RS485 rozhraní |
| PWR | Indikátor napájení, svítí při připojení USB |
| TXD | Indikace odesílání dat ze strany USB |
| RXD | Indikace příjmu dat ze strany RS485 zařízení |

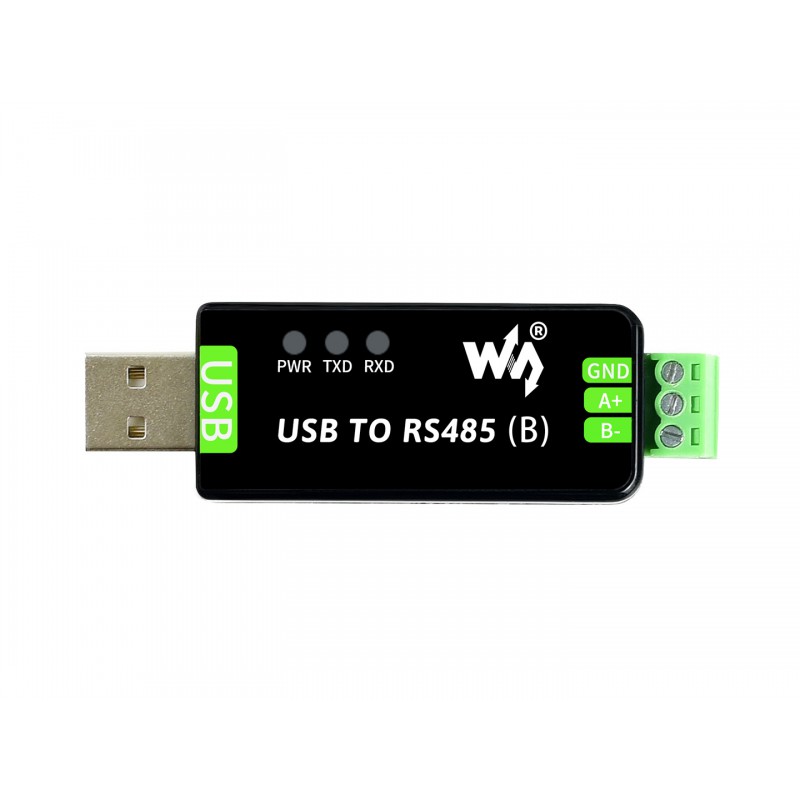

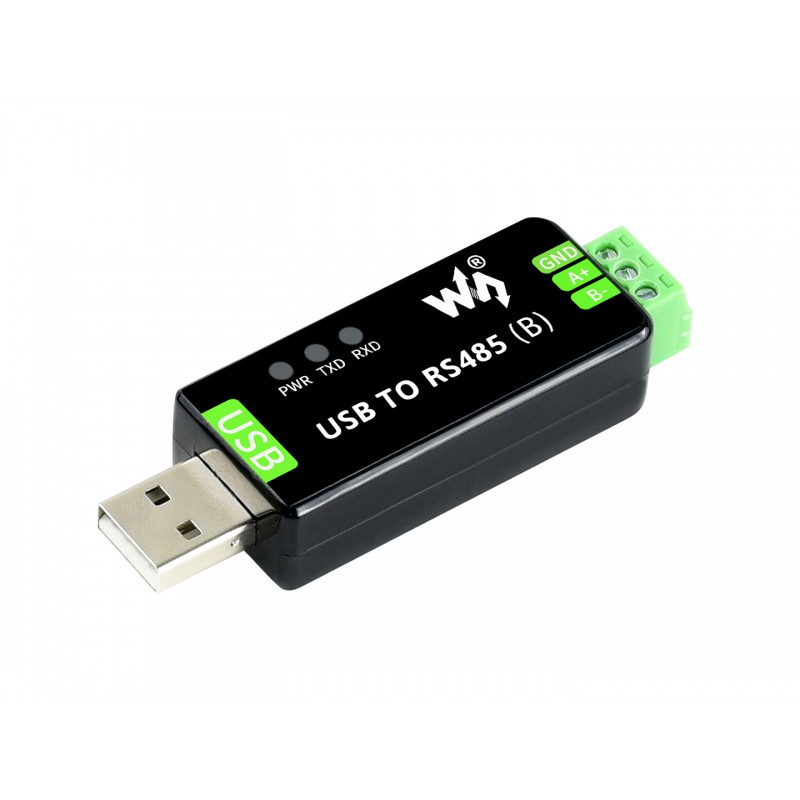

Ukázka LED indikace při komunikaci – PWR signalizuje napájení, TXD odesílání dat a RXD příjem dat.
Obsah balení

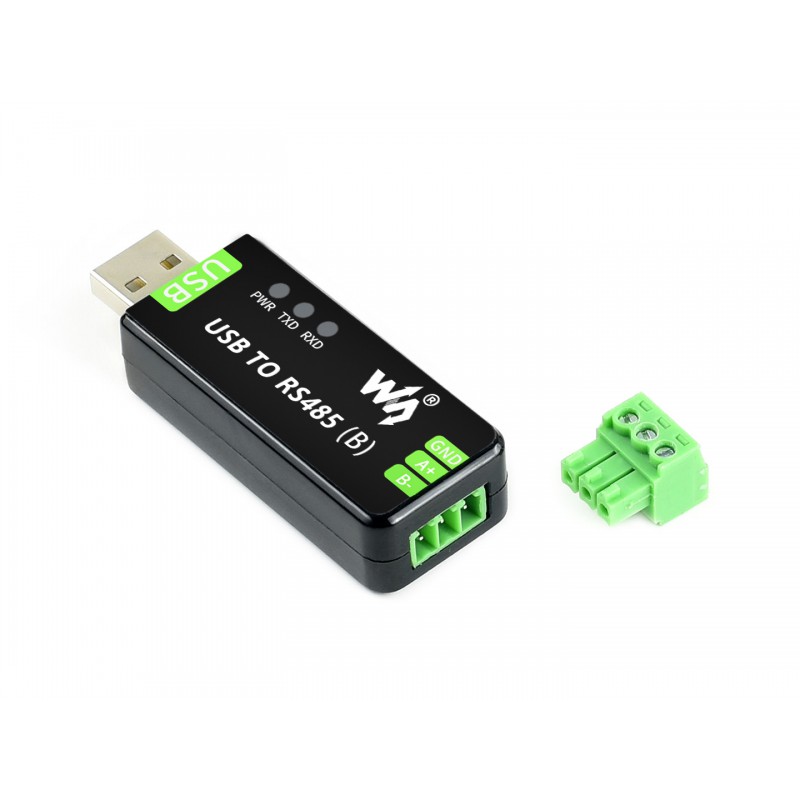

- 1× Waveshare USB TO RS485 (B)
- 1× prodlužovací kabel USB-A, přibližně 1,2 m
- 1× šroubovák
Použití
- komunikace se zařízeními RS485
- průmyslová automatizace
- PLC a řídicí systémy
- aplikace Modbus RTU
- měřicí a monitorovací systémy
- servisní diagnostika zařízení s rozhraním RS485
- propojení PC se zařízeními na sběrnici RS485
Více informací o zapojení, ovladačích a používání naleznete na stránce výrobce: Waveshare USB TO RS485 (B) Wiki
