Popis

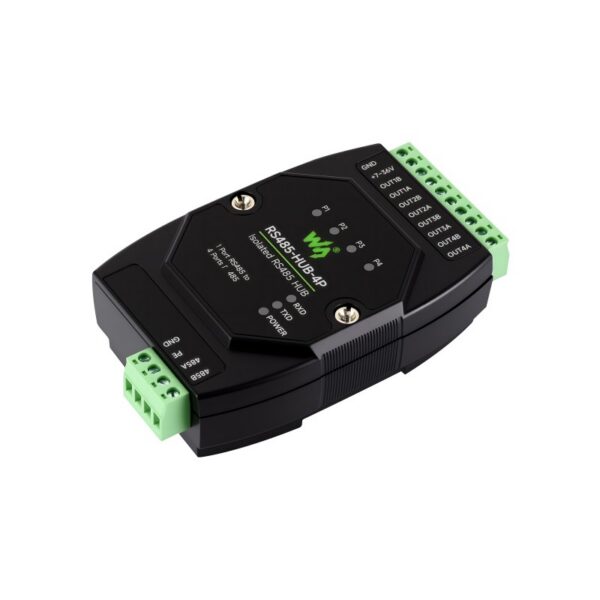

Waveshare RS485-HUB-4P je průmyslový izolovaný RS485 hub, který rozšiřuje 1 hlavní RS485 port na 4 samostatné RS485 podporty. Slouží k rozšíření, opakování a izolaci RS485 sítě v aplikacích, kde je potřeba připojit více RS485 zařízení nebo vytvořit spolehlivější větvení sběrnice.
Hub podporuje transparentní poloduplexní přenos přes dvouvodičové rozhraní RS485 A/B. Přenosová rychlost se přizpůsobuje automaticky v rozsahu 300 – 460800 bps. Každý RS485 port podporuje připojení až 32 uzlů a komunikační vzdálenost může při 9600 bps dosáhnout až 1200 m.
Modul je vhodný pro sběr dat, IoT brány, monitorování přístrojů, bezpečnostní a průmyslové aplikace. Díky optoelektronické izolaci, ochraně proti elektrostatickému výboji, přepětí a impulzním špičkám je vhodný i do náročnějších technických sestav.
Hlavní vlastnosti
- průmyslový izolovaný RS485 hub
- rozšíření 1 hlavního RS485 portu na 4 RS485 podporty
- transparentní poloduplexní přenos přes RS485 A/B
- automaticky přizpůsobená přenosová rychlost 300 – 460800 bps
- každý RS485 port podporuje až 32 uzlů
- komunikační vzdálenost až 1200 m při 9600 bps
- opakování, rozšíření a izolace RS485 sítě
- vhodné při potřebě větvení RS485 sítě
- optoelektronická izolace mezi hlavní a rozšířenou stranou
- ochrana proti ESD, přepěťovým a impulzním špičkám
- napájení 7 – 36 V DC přes šroubovou svorku
- kryt s podporou montáže na 35 mm DIN lištu
Technické specifikace
| Rozhraní | RS485 |
| Fyzické připojení | RS485 šroubové svorky |
| Hlavní port | 1× RS485 |
| Rozšířené porty | 4× RS485 |
| Režim přenosu | RS485 dvouvodičový A/B, half-duplex, transparentní přenos |
| Přenosová rychlost | 300 – 460800 bps, automatické přizpůsobení |
| Podporované uzly | Až 32 uzlů na každý RS485 port |
| Komunikační vzdálenost | Až 1200 m při 9600 bps, při vyšší rychlosti se vzdálenost zkracuje |
| Napájení | 7 – 36 V DC |
| Přenosové médium | Paralelní kabel nebo kroucená dvoulinka |
| Provozní teplota | -45 °C až +85 °C |
| Vlhkost prostředí | < 95 % RH |
| Montáž | 35 mm DIN lišta |
| Obsah balení | RS485-HUB-4P, napájecí svorka, šroubovák |

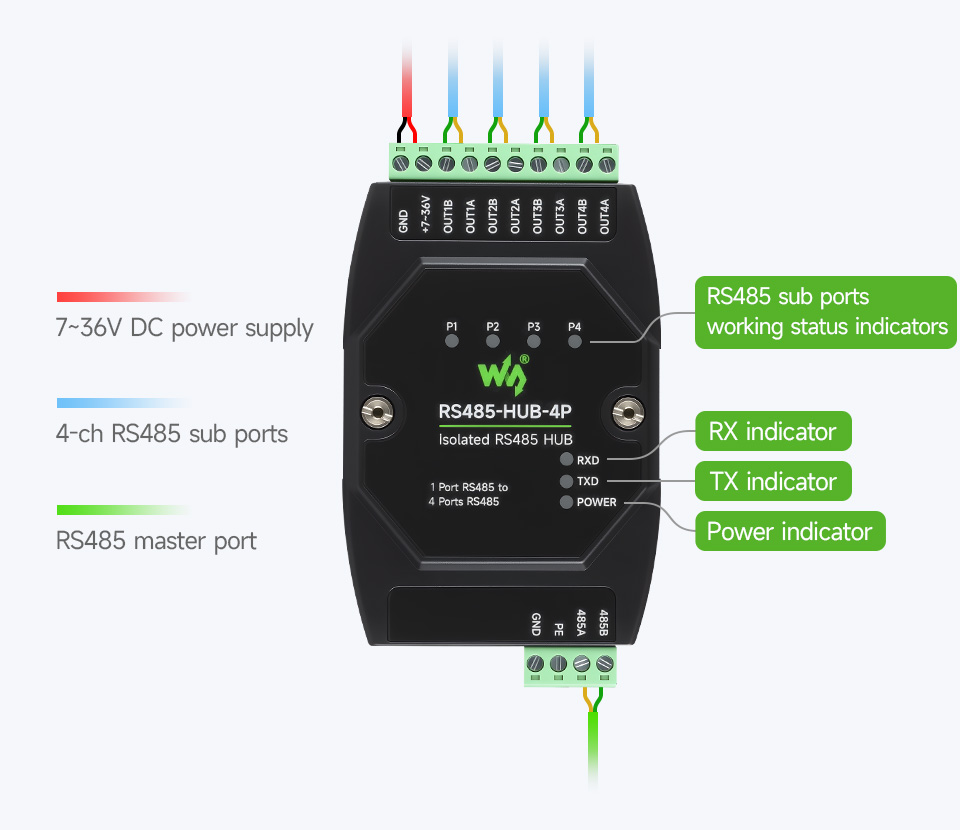

Přehled zapojení
Izolovaný hlavní RS485 port se připojuje k nadřazenému RS485 zařízení, například k převodníku, řídicí jednotce nebo počítači s RS485 rozhraním. Čtyři rozšířené izolované RS485 porty je možné připojit k podřízeným RS485 zařízením, například k senzorům, měřicím modulům nebo jiným zařízením pro sběr dat.
Běžná RS485 sběrnice se standardně zapojuje řetězově. Pokud je však potřeba vytvořit větvení nebo hvězdicové zapojení, tento hub pomáhá oddělit jednotlivé větve a snížit vzájemné rušení mezi připojenými RS485 zařízeními.
Možné použití
- rozšíření RS485 sítě na více větví
- sběr dat ze senzorů a měřicích modulů
- IoT brány a monitorovací systémy
- průmyslová automatizace a řízení
- bezpečnostní a monitorovací systémy
- propojení více RS485 zařízení ve větší vzdálenosti
- izolace jednotlivých částí RS485 sítě
Poznámka k používání
Komunikační vzdálenost závisí na použitém kabelu, přenosové rychlosti a kvalitě zapojení. Při vyšší přenosové rychlosti se maximální vzdálenost zkracuje. Při delších vedeních doporučujeme použít vhodnou kroucenou dvoulinku a dodržet správné zakončení RS485 sběrnice.
Dokumentace
Dokumentaci a další informace naleznete na stránce výrobce: Waveshare RS485-HUB-4P Wiki
