Popis

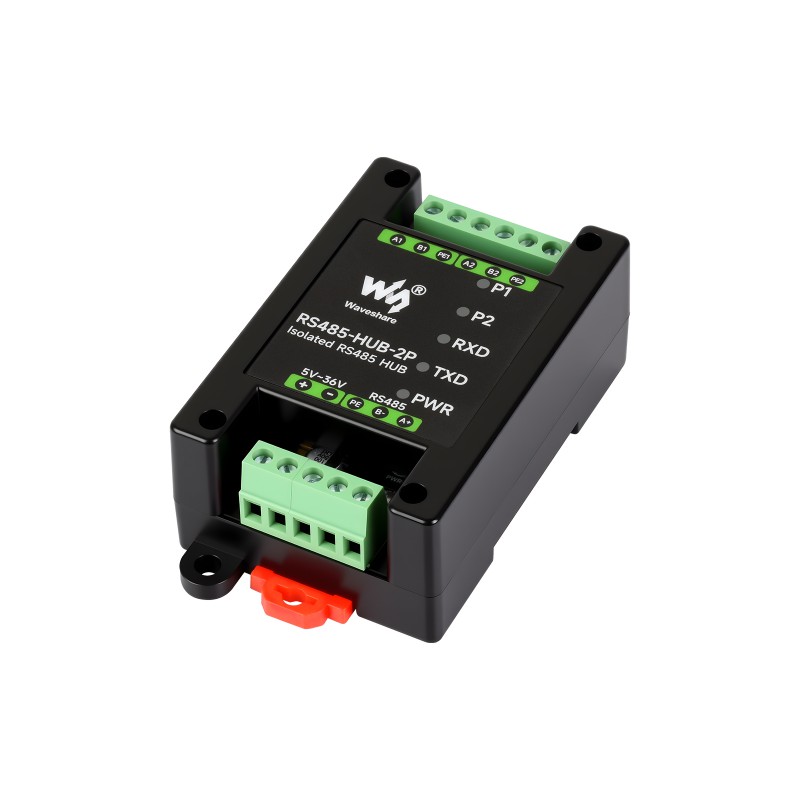

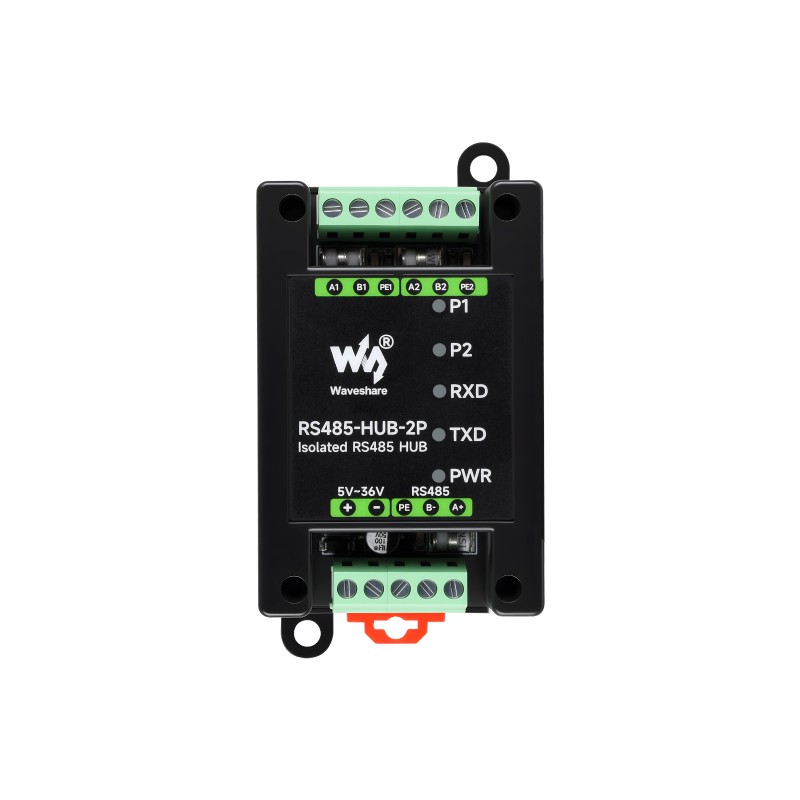

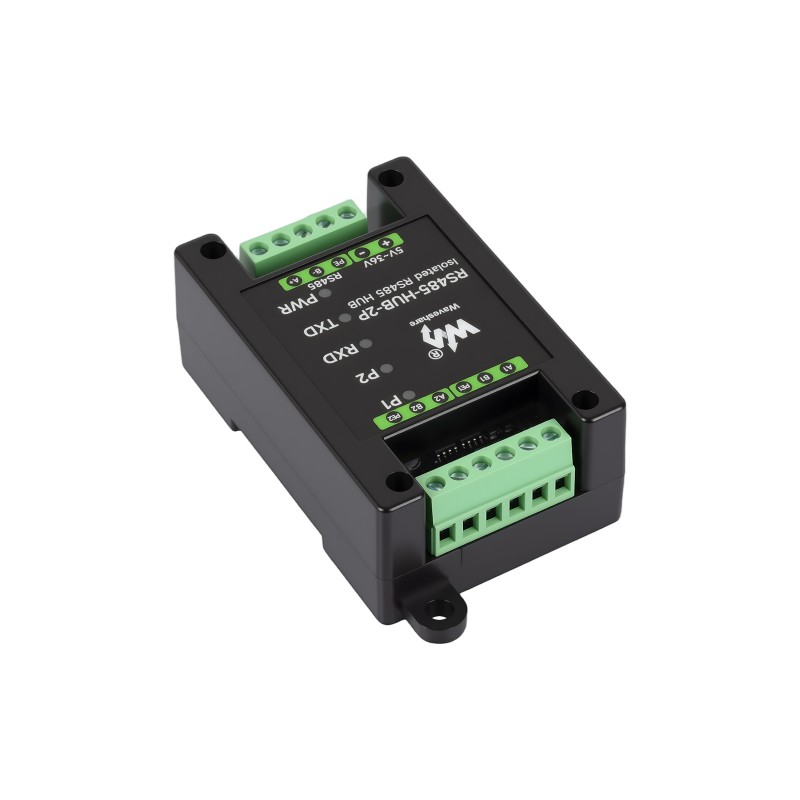

Waveshare RS485-HUB-2P je průmyslový izolovaný RS485 hub, který rozšiřuje 1 hlavní RS485 port na 2 samostatné RS485 subporty. Slouží k rozšíření, opakovanju a izolaci RS485 sítě v aplikacích, kde je potřeba připojit více RS485 zařízení nebo vytvořit spolehlivější větvení sběrnice.
Hub podporuje transparentní half-duplexní přenos přes dvouvodičové rozhraní RS485 A/B. Přenosová rychlost se automaticky přizpůsobuje v rozsahu 300 – 460800 bps. Každý RS485 port podporuje připojení až 32 uzlů a komunikační vzdálenost může při 9600 bps dosáhnout až 1200 m.
Modul je vhodný pro sběr dat, IoT brány, monitorování přístrojů, bezpečnostní a průmyslové aplikace. Díky optoelektronické izolaci a ochraně proti elektrostatickému výboji, přepětí a impulzním špičkám je vhodný i do technických sestav.
Hlavní vlastnosti
- průmyslový izolovaný RS485 hub
- rozšíření 1 hlavního RS485 portu na 2 RS485 subporty
- transparentní half-duplexní přenos přes RS485 A/B
- automaticky přizpůsobená přenosová rychlost 300 – 460800 bps
- každý RS485 port podporuje až 32 uzlů
- komunikační vzdálenost až 1200 m při 9600 bps
- opakování, rozšíření a izolace RS485 sítě
- vhodné při potřebě větvení RS485 sítě
- optoelektronická izolace mezi hlavní a rozšířenou stranou
- ochrana proti ESD, přepěťovým a impulzním špičkám
- napájení 5 – 36 V DC přes šroubovací svorku

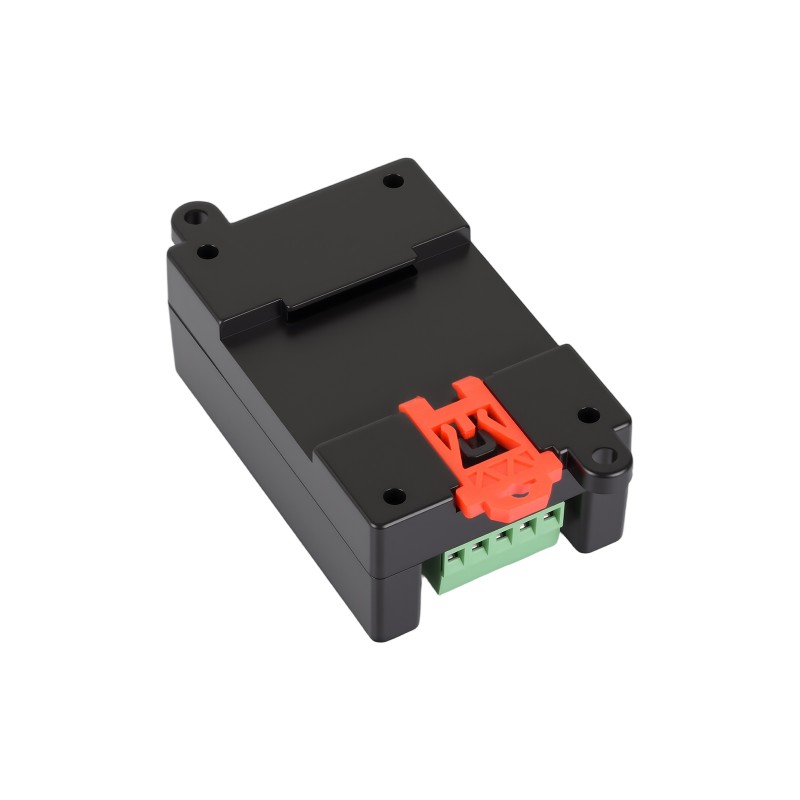

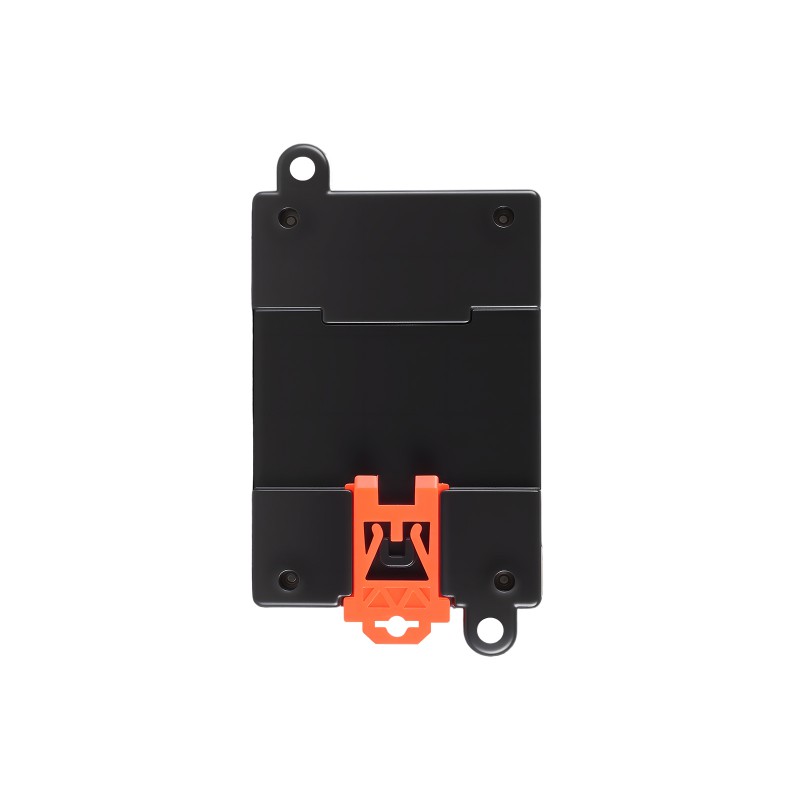

- kryt s podporou montáže na 35 mm DIN lištu
Technické specifikace
| Rozhraní | RS485 |
| Fyzické připojení | RS485 šroubovací svorky |
| Hlavní port | 1× RS485 |
| Rozšířené porty | 2× RS485 |
| Režim přenosu | RS485 dvouvodičový A/B, half-duplex, transparentní přenos |
| Přenosová rychlost | 300 – 460800 bps, automatické přizpůsobení |
| Podporované uzly | Až 32 uzlů na každý RS485 port |
| Komunikační vzdálenost | Až 1200 m při 9600 bps, při vyšší rychlosti se vzdálenost zkracuje |
| Napájení | 5 – 36 V DC |
| Přenosové médium | Paralelní kabel nebo kroucená dvojlinka |
| Provozní teplota | -45 °C až +85 °C |
| Vlhkost prostředí | < 95 % RH |
| Montáž | 35 mm DIN lišta |
| Obsah balení | RS485-HUB-2P, šroubovák |
Přehled zapojení
Izolovaný hlavní RS485 port se připojuje k nadřazenému RS485 zařízení, například k převodníku, řídící jednotce nebo počítači s RS485 rozhraním. Dva rozšířené izolované RS485 porty je možné připojit k podřízeným RS485 zařízením, například k senzorům, měřicím modulům nebo dalším zařízením na sběr dat.
Běžná RS485 sběrnice se standardně zapojuje řetězově. Pokud je však potřeba vytvořit větvení nebo jednoduché hvězdicové zapojení, tento hub pomáhá oddělit jednotlivé větve a snížit vzájemné rušení mezi připojenými RS485 zařízeními.
Možné použití
- rozšíření RS485 sítě na dvě větve
- sběr dat ze senzorů a měřicích modulů
- IoT brány a monitorovací systémy
- průmyslová automatizace a řízení
- bezpečnostní a monitorovací systémy
- propojení několika RS485 zařízení ve větší vzdálenosti
- izolace jednotlivých částí RS485 sítě
Poznámka k používání
Komunikační vzdálenost závisí na použitém kabelu, přenosové rychlosti a kvalitě zapojení. Při vyšší přenosové rychlosti se maximální vzdálenost zkracuje. Při delších vedeních doporučujeme použít vhodnou kroucenou dvojlinku a dodržet správné zakončení RS485 sběrnice.
Dokumentace
Dokumentaci a další informace naleznete na stránce výrobce: Waveshare RS485-HUB-2P Wiki
