Popis

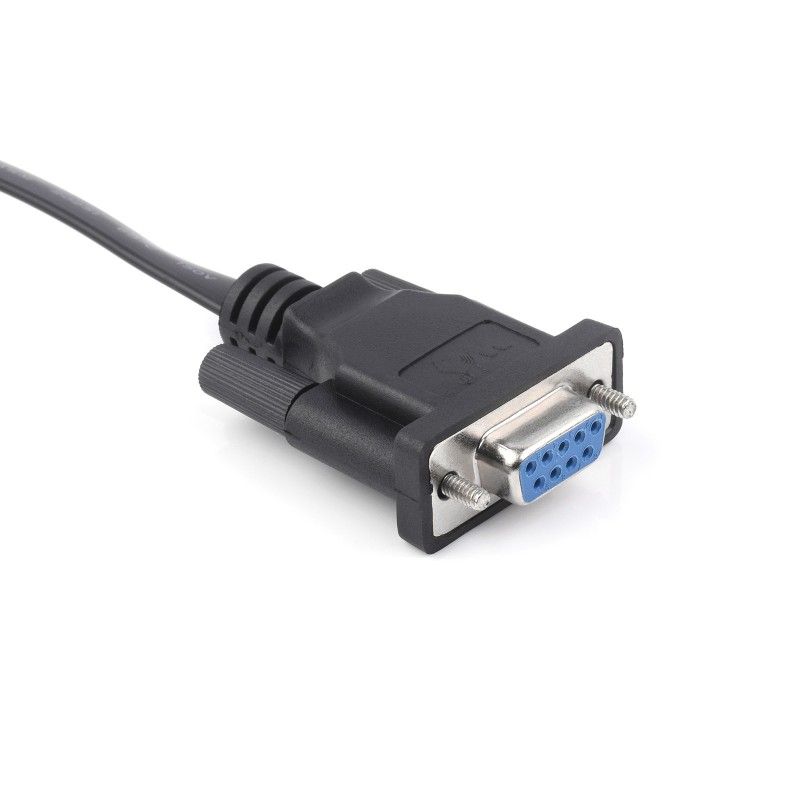

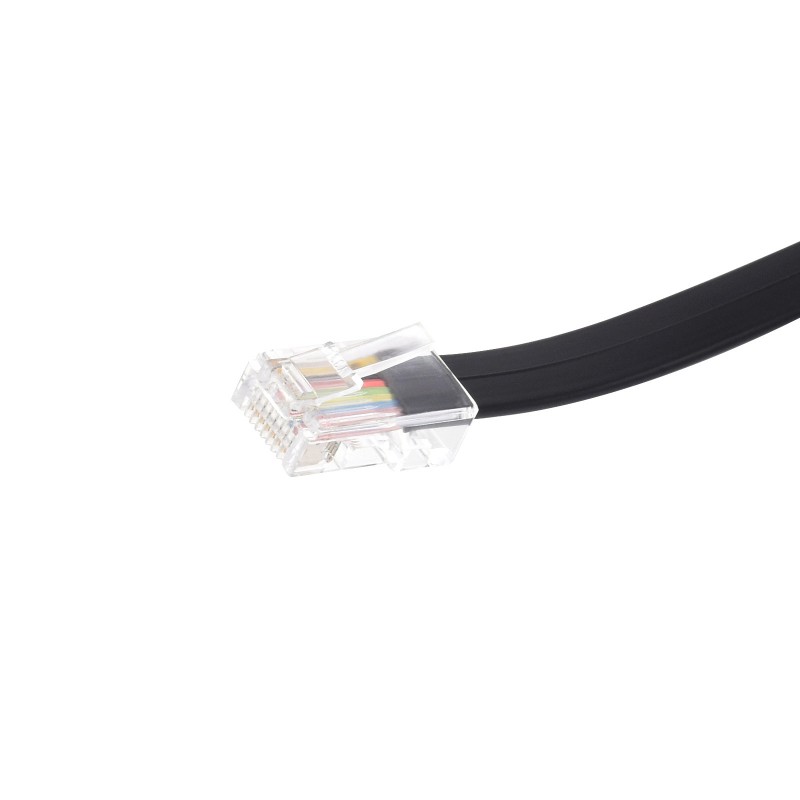

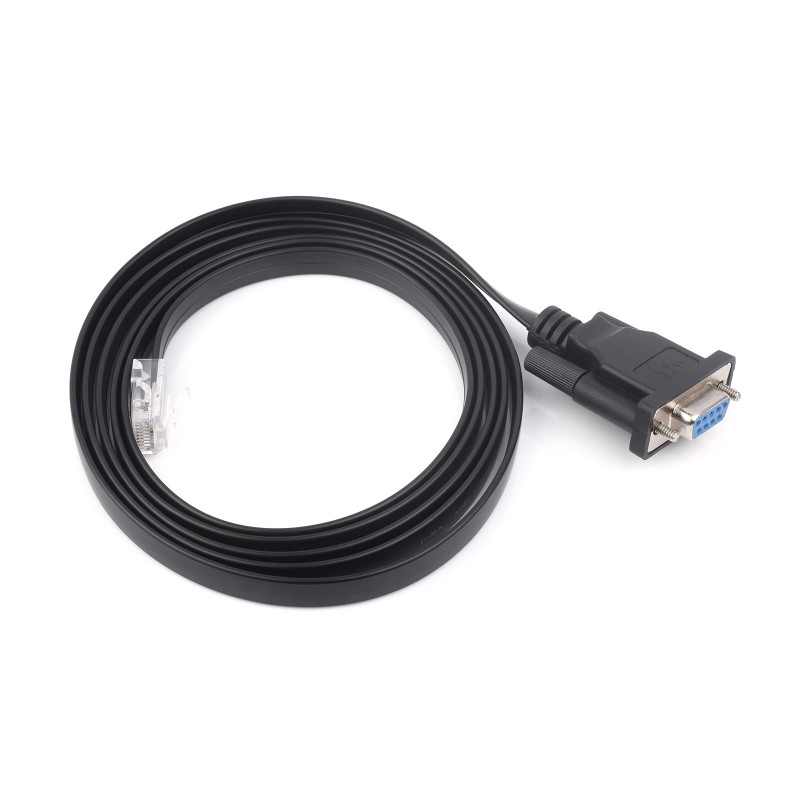

Waveshare RS232-TO-RJ45-Console-Cable je konzolový kabel určený ke konfiguraci, diagnostice a správě síťových zařízení přes jejich RJ45 Console port. Na straně počítače nebo sériového zařízení používá konektor RS232 DB9 Female a na straně spravovaného zařízení konektor RJ45 8P8C.
Kabel je vhodný například pro routery, switche a další zařízení s kompatibilním RJ45 Console rozhraním, včetně zařízení značky Cisco.
Hlavní vlastnosti
- určený pro konfiguraci a diagnostiku síťových zařízení
- RS232 DB9 Female na RJ45 Console
- vhodný pro routery, switche a další zařízení s konzolovým portem
- plochý flexibilní kabel s PVC izolací
- vodiče z vysoce čisté bezkyslíkaté mědi
Technické specifikace
| Konektor 1 | RS232 DB9 Female |
| Konektor 2 | RJ45 Console Male, 8P8C |
| Délka | 1,8 m |
| Provedení | plochý kabel |
| Izolace | PVC |
| Materiál vodičů | bezkyslíkatá měď |
| Barva | černá |
Pinout a zapojení
Rozložení pinů konektorů RS232 DB9 Female a RJ45 Console včetně jejich vzájemného propojení je znázorněno na obrázku v galerii.
Použití

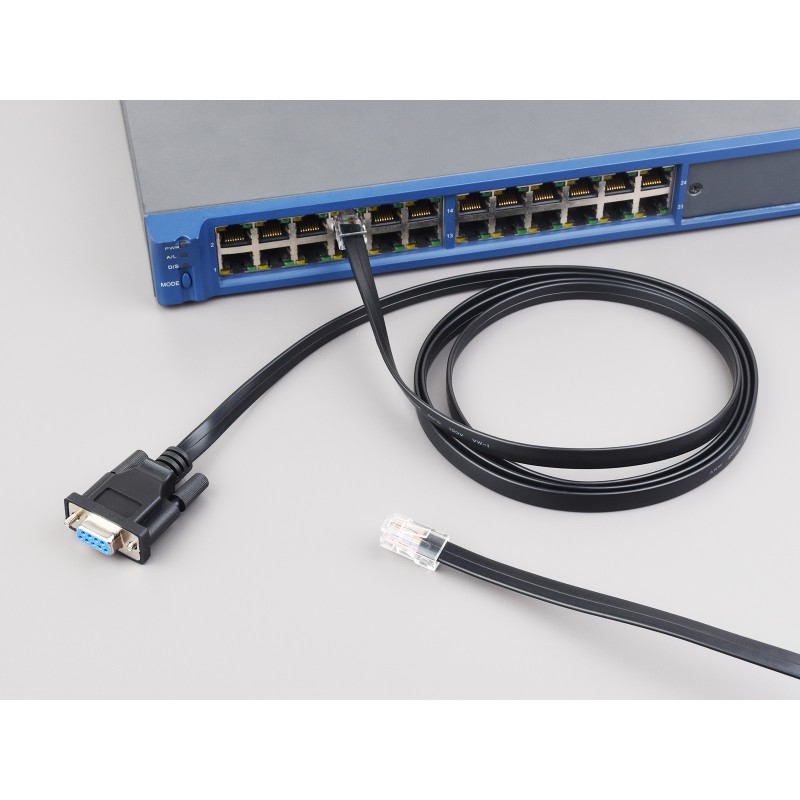

Kabel slouží k propojení zařízení se sériovým portem RS232 DB9 se zařízením vybaveným kompatibilním RJ45 Console portem. Používá se zejména při nastavování routerů, switchů a dalších síťových zařízení prostřednictvím sériové konzole.
Upozornění
Konektor RJ45 na tomto kabelu není určen pro běžné ethernetové připojení. Jedná se o konzolové sériové rozhraní a před použitím je třeba ověřit kompatibilitu zapojení konzolového portu konkrétního zařízení.
Dokumentace
Technické informace a zapojení naleznete na: Waveshare RS232-TO-RJ45-Console-Cable Wiki.
