Popis

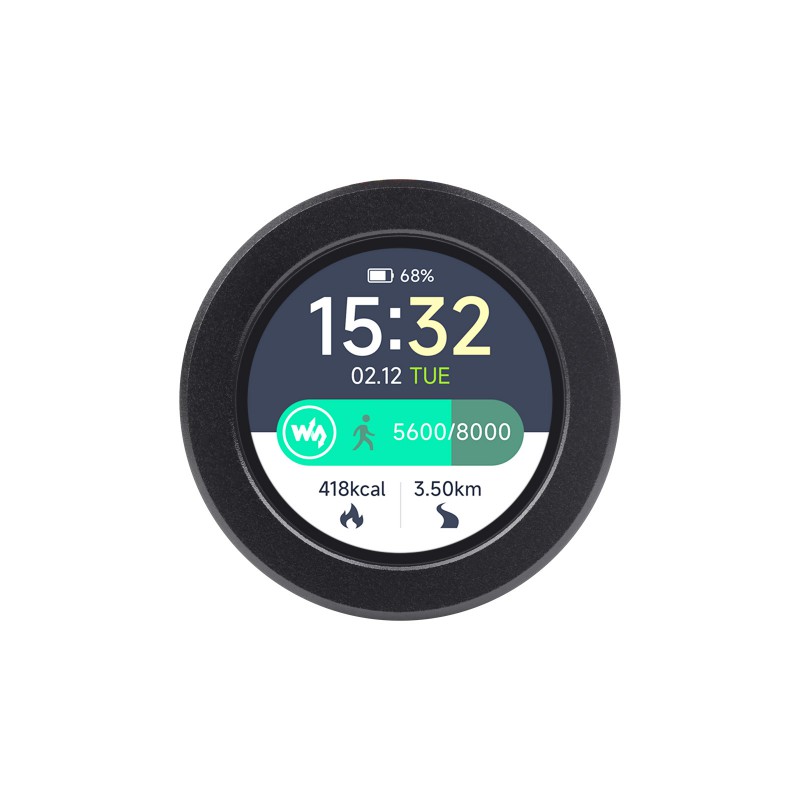

Waveshare RP2350-Touch-LCD-1.28-B je kompaktní vývojová deska založená na mikrokontroléru Raspberry Pi RP2350. Deska má integrovaný kulatý 1,28″ kapacitní dotykový LCD displej s rozlišením 240 × 240 px, 16 MB Flash paměť, 6osý IMU senzor a konektor pro 3,7 V lithiovou baterii.

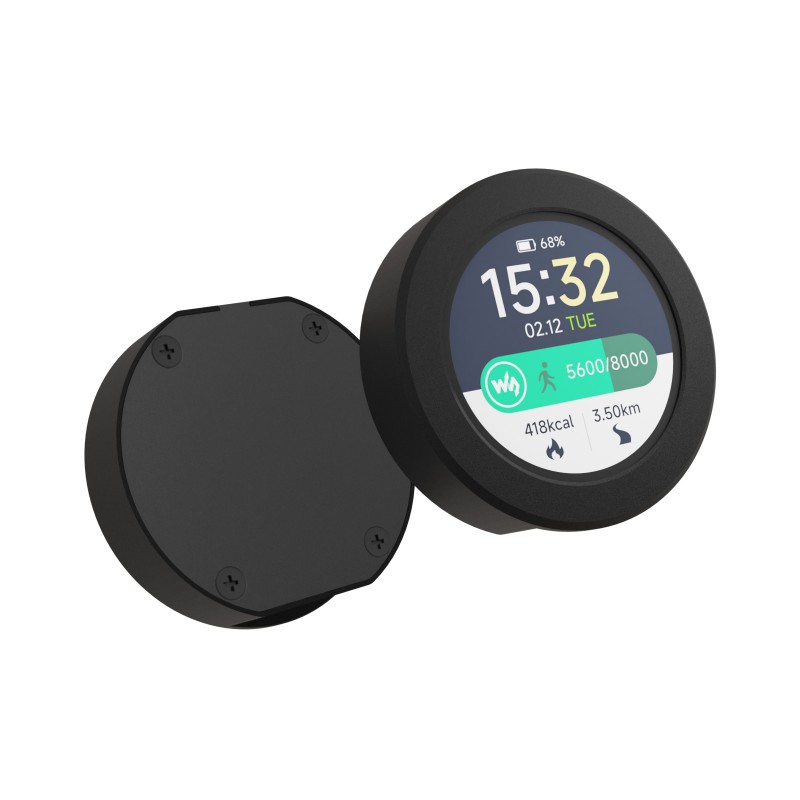

Varianta RP2350-Touch-LCD-1.28-B je dodávána s CNC kovovým krytem a akrylovou spodní deskou. Kryt pomáhá chránit desku a zároveň zlepšuje odvod tepla.
Mikrokontrolér RP2350 používá dvoujádrovou a dvojarchitekturní konstrukci. Vývojář si může zvolit použití dvojice jader Arm Cortex-M33 nebo dvojice jader Hazard3 RISC-V, s pracovní frekvencí až 150 MHz. Deska podporuje vývoj v prostředích C/C++, MicroPython a Arduino.
Hlavní vlastnosti
- Platforma RP2350 s kruhovým dotykovým displejem,
- CNC kovový kryt pro hotové a přenosné projekty,
- integrovaný IMU a správa Li-Ion/Li-Pol baterie,
- rozšiřující GPIO a podpora C/C++, MicroPython a Arduino.
Technické specifikace
| Mikrokontrolér | Raspberry Pi RP2350 |
| Architektura | Dual-core / dual-architecture, Arm Cortex-M33 nebo Hazard3 RISC-V |
| Pracovní frekvence | až 150 MHz |
| SRAM | 520 KB |
| Flash paměť | 16 MB NOR Flash |
| Displej | 1,28″ IPS LCD, kapacitní dotyk |
| Rozlišení displeje | 240 × 240 px |
| Barvy displeje | 65K barev |
| IMU senzor | QMI8658, 3osý akcelerometr + 3osý gyroskop |
| USB | USB 1.1 device / host |
| USB konektor | USB Type-C |
| GPIO | 6 × GPIO přes SH1.0 konektor |
| Bateriový konektor | MX1.25 2P pro 3,7 V lithiovou baterii, podpora nabíjení a vybíjení |
| Nabíjecí čip | ETA6098 |
| Regulátor napětí | RT9193-33PB, 3,3 V LDO |
| Tlačítka | BOOT, RESET |
| Kryt | CNC kovový kryt s akrylovou spodní deskou |
| Podporovaná prostředí | C/C++, MicroPython, Arduino |
Popis hlavních částí desky
| Číslo | Část desky | Popis |

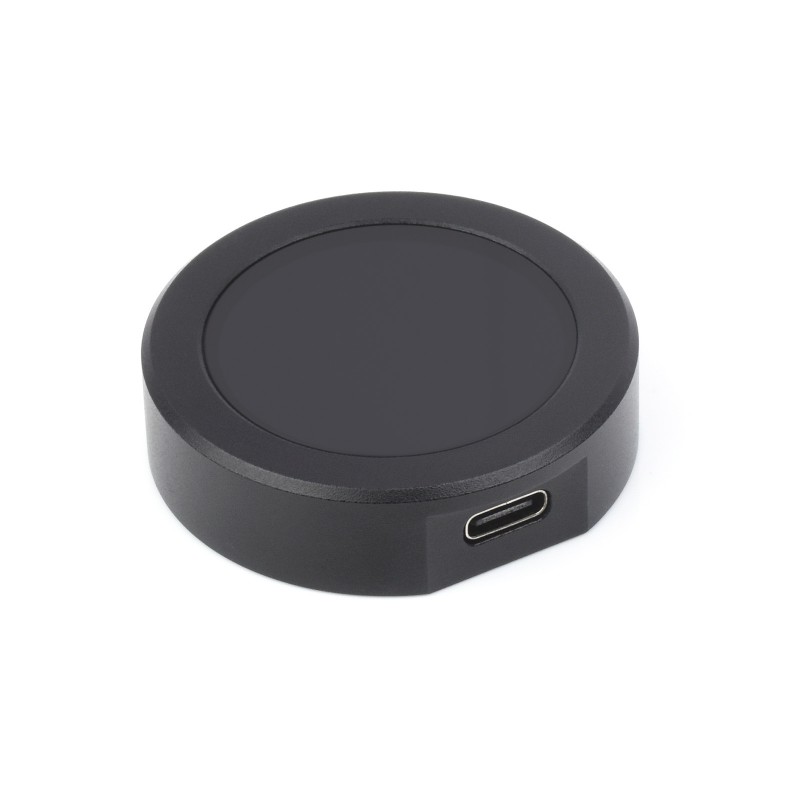

| 1 | USB Type-C konektor | Slouží k napájení, nahrávání programu a USB komunikaci. Podporuje USB 1.1 device i host režim. |
| 2 | ETA6098 | Čip pro efektivní nabíjení lithiové baterie. |
| 3 | RT9193-33PB | 3,3 V LDO regulátor napětí. |
| 4 | W25Q128JVSIQ | 16 MB NOR Flash paměť pro uložení programu a dat. |
| 5 | RP2350 | Mikrokontrolér s dvoujádrovou a dvojarchitekturní konstrukcí, pracovní frekvence až 150 MHz. |
| 6 | QMI8658 | 6osý IMU senzor s 3osým gyroskopem a 3osým akcelerometrem. |
| 7 | Tlačítko BOOT | Při podržení během resetu slouží ke vstupu do režimu nahrávání programu. |
| 8 | Tlačítko RESET | Tlačítko pro restartování desky. |
| 9 | Bateriový konektor MX1.25 | 2pinový konektor pro připojení 3,7 V lithiové baterie. Podporuje nabíjení i vybíjení. |
Rozložení pinů

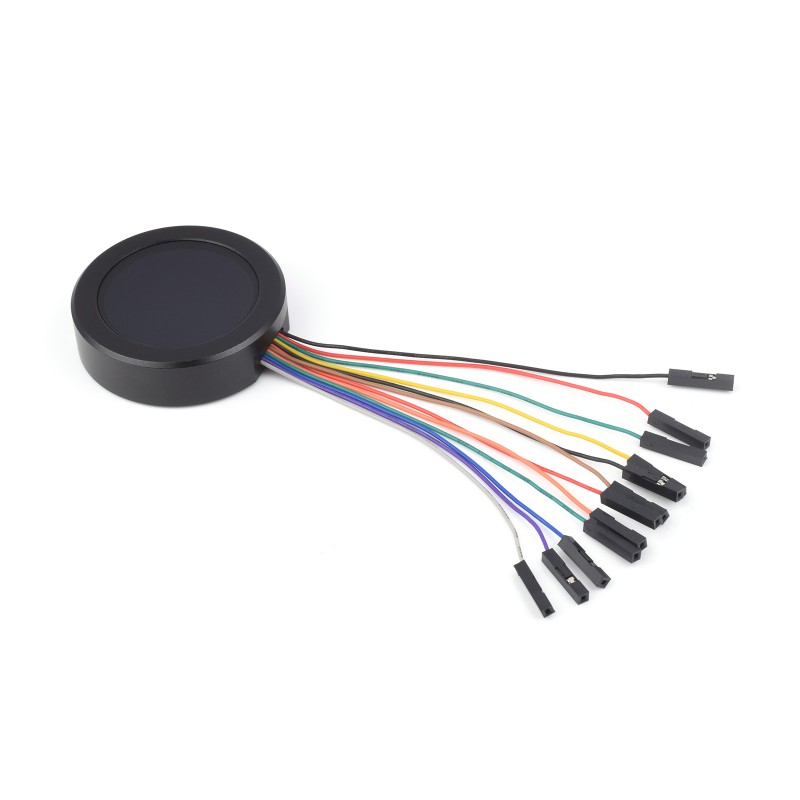

Pinout desky je zobrazen na přiloženém obrázku. Deska má vyvedeno 6 GPIO pinů přes SH1.0 konektor, které je možné použít pro připojení jednoduchých periferií, senzorů nebo modulů.
Možné použití
- kompaktní dotykové ovládací panely
- malé GUI aplikace
- přenosná zařízení s lithiovou baterií
- projekty s akcelerometrem a gyroskopem
- zobrazování hodnot ze senzorů
- jednoduchá chytrá zařízení s dotykovým ovládáním
- vývoj v C/C++, MicroPython nebo Arduino
Poznámka k baterii
Deska má konektor pro 3,7 V lithiovou baterii a podporuje její nabíjení i vybíjení. Lithiová baterie není součástí balení.
Verze bez kovového krytu
Pokud chcete desku zabudovat do vlastní konstrukce nebo zařízení, podívejte se i na Waveshare RP2350-Touch-LCD-1.28 bez kovového krytu.
Tato verze používá stejnou základní platformu RP2350 s 1,28″ dotykovým LCD, ale je dodávána bez CNC kovového krytu, takže je vhodnější pro integraci do vlastního projektu.
Dokumentace
Dokumentaci, vývojové zdroje a příklady najdete na stránce výrobce: Waveshare RP2350-Touch-LCD-1.28 Wiki
