Popis

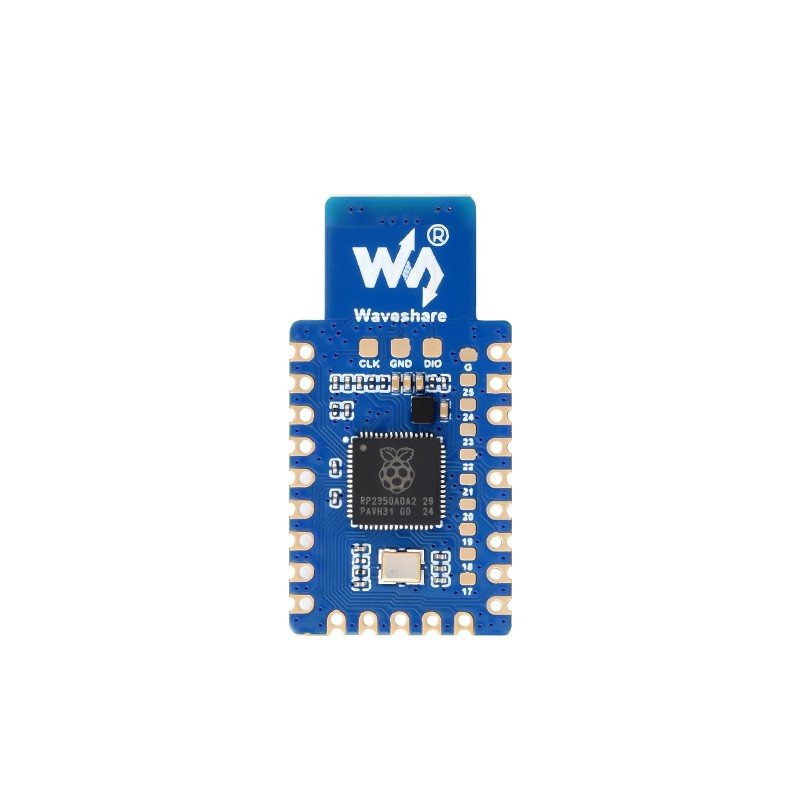

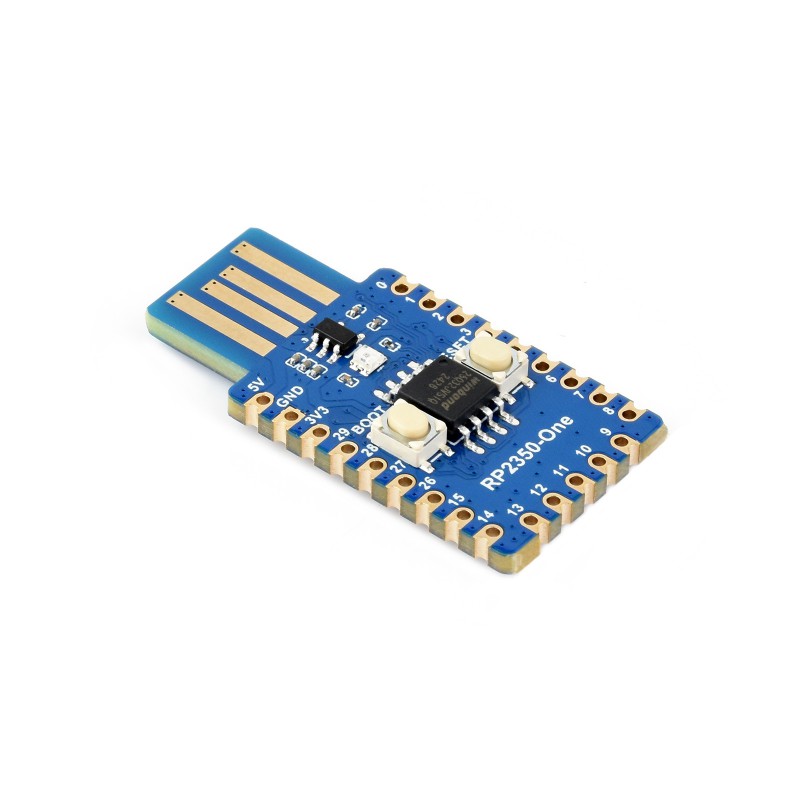

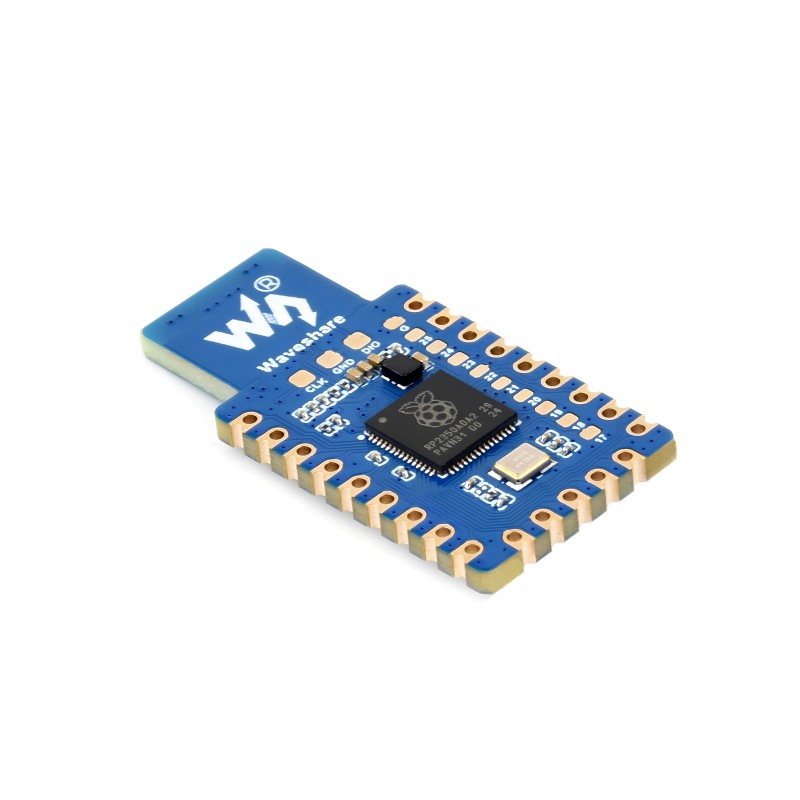

Waveshare RP2350-One je miniaturní vývojová deska založená na mikrokontroléru Raspberry Pi RP2350A. Deska má přímo integrovaný PCB USB-A male konektor, takže ji lze připojit přímo do USB portu bez potřeby dalšího kabelu.
RP2350A používá dvoujadrovou a dvouarchitekturní konstrukci. Vývojář si může vybrat použití dvojice jader Arm Cortex-M33 nebo dvojice jader Hazard3 RISC-V, s pracovní frekvencí až 150 MHz. Deska obsahuje 520 KB SRAM a 4 MB Flash paměť.
Díky kompaktnímu provedení a castellated okrajům je vhodná na prototypování i integraci do vlastních DPS. Podporuje vývoj v prostředích C/C++ a MicroPython a umožňuje jednoduché drag-and-drop programování přes USB.
Hlavní vlastnosti
- miniaturní vývojová deska s mikrokontrolérem Raspberry Pi RP2350A
- integrovaný PCB USB-A male konektor
- dvoujadrová a dvouarchitekturní konstrukce
- Arm Cortex-M33 nebo Hazard3 RISC-V jádra
- pracovní frekvence až 150 MHz
- 520 KB SRAM a 4 MB Flash paměť
- USB 1.1 s podporou device i host módu
- 29 multifunkčních GPIO pinů
- castellated okraje vhodné na přímé pájení do vlastní DPS
- WS2812 RGB LED dioda
- podpora C/C++ a MicroPython
Technické specifikace
| Mikrokontrolér | Raspberry Pi RP2350A |
| Architektura | Dvoujadrová / dvouarchitekturní, Arm Cortex-M33 nebo Hazard3 RISC-V |
| Pracovní frekvence | až 150 MHz |
| SRAM | 520 KB |
| Flash paměť | 4 MB NOR Flash |
| USB | USB 1.1 device / host |
| USB konektor | PCB USB-A male konektor |
| GPIO | 29 × multifunkční GPIO pin, 20× přes okrajové vývody a dalších přes pájecí místa |
| Rozhraní | 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 4 × 12-bit ADC |
| PWM | 16 × řiditelných PWM kanálů |
| PIO | 12 × PIO stavových strojů |
| LED | WS2812 RGB LED |
| Tlačítka | BOOT, RESET |
| Regulátor napětí | RT9013-33GB, 3,3 V LDO, max. 500 mA |
| Podporovaná prostředí | C/C++, MicroPython |

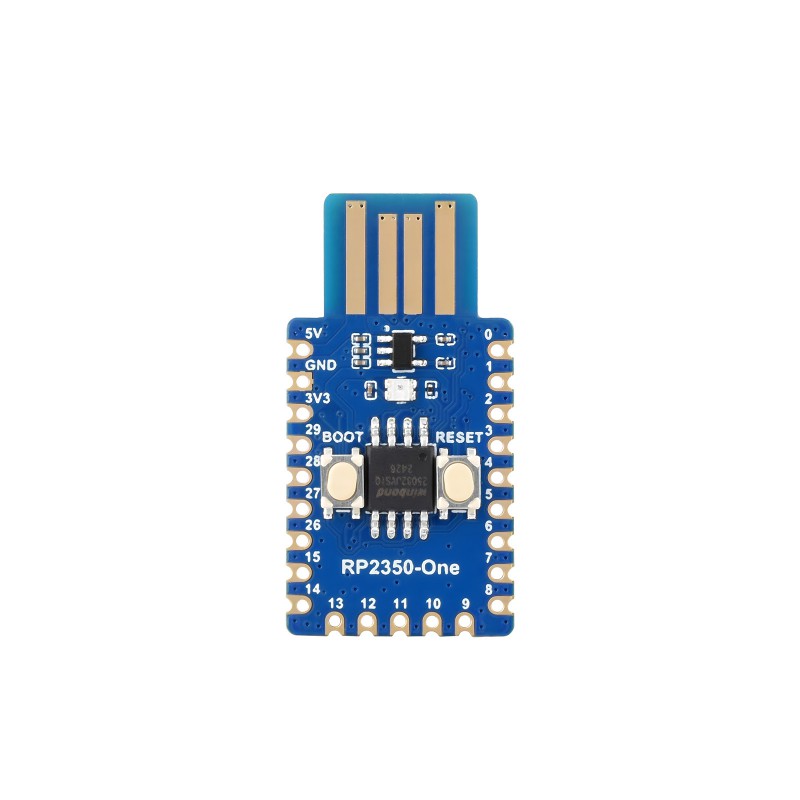

Popis hlavních částí desky
| Číslo | Část desky | Popis |
| 1 | PCB USB-A konektor | Integrovaný USB-A male konektor na napájení, programování a USB komunikaci. |
| 2 | RT9013-33GB | 3,3 V LDO regulátor s výstupním proudem až 500 mA. |
| 3 | WS2812 | Adresovatelná RGB LED dioda na indikaci nebo vlastní světelné efekty. |
| 4 | BOOT tlačítko | Při podržení během resetování slouží ke vstupu do režimu nahrávání programu. |
| 5 | W25Q32JVSSIQ | 4 MB NOR Flash paměť pro uložení programu a dat. |
| 6 | RESET tlačítko | Tlačítko pro restartování desky. |
| 7 | RP2350A | Mikrokontrolér s dvoujadrovou a dvouarchitekturní konstrukcí, pracovní frekvence až 150 MHz. |
| 8 | RP2350A piny | Pájecí místa včetně dalších GPIO pinů. |
| 9 | Debug piny | Rozhraní určené pro ladění a vývoj. |
Rozložení pinů
Pinout desky je zobrazen na přiloženém obrázku. Deska má vyvedené GPIO piny s podporou funkcí jako UART, I2C, SPI, ADC, PWM a PIO. Část pinů je dostupná přes okrajové vývody a dalších přes pájecí místa na desce.
Možné použití
- prototypování s RP2350A
- projekty v C/C++ nebo MicroPython
- kompaktní USB zařízení
- vlastní USB device nebo USB host projekty
- malé řídicí moduly
- integrace do vlastních DPS díky castellated okrajům
- testování Arm Cortex-M33 nebo RISC-V jader
Dokumentace
Dokumentaci, vývojové zdroje a příklady najdete na stránce výrobce: Waveshare RP2350-One Wiki
