Popis

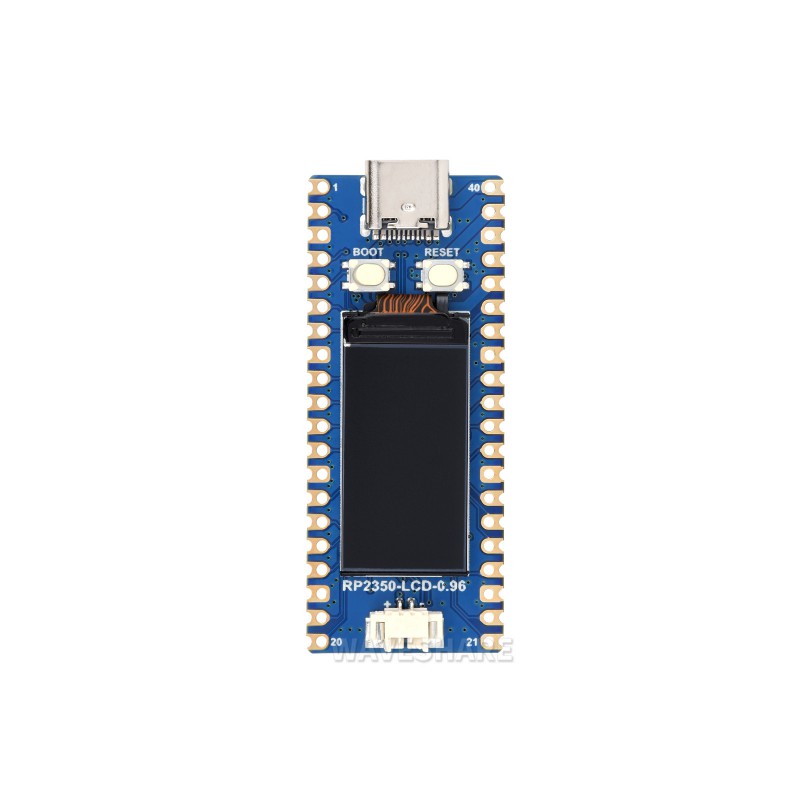

Waveshare RP2350-LCD-0.96 je vývojová deska založená na mikrokontroléru Raspberry Pi RP2350A. Deska má integrovaný 0,96″ IPS LCD displej s rozlišením 160 × 80 px, USB-C konektor, 4 MB Flash paměť a 26 multifunkčních GPIO pinů.
RP2350A používá dvojjádrovou a dvojarchitekturní konstrukci. Vývojář si může zvolit použití dvojice jader Arm Cortex-M33 nebo dvojice jader Hazard3 RISC-V, s pracovní frekvencí až 150 MHz. Deska podporuje vývoj v prostředích C/C++ a MicroPython.
Díky malému displeji je vhodná na jednoduché zobrazování stavů, hodnot ze senzorů, menu nebo základních informací v kompaktních projektech. Rozložení pinů je kompatibilní s většinou rozšiřujících modulů pro Raspberry Pi Pico.
Hlavní vlastnosti
- vývojová deska s mikrokontrolérem Raspberry Pi RP2350A
- 0,96″ barevný IPS LCD displej
- rozlišení displeje 160 × 80 px
- 65K barev
- dvojjádrová a dvojarchitekturní konstrukce RP2350A
- Arm Cortex-M33 nebo Hazard3 RISC-V jádra
- pracovní frekvence až 150 MHz
- 520 KB SRAM a 4 MB Flash paměť
- USB-C konektor na napájení, programování a USB komunikaci
- 26 multifunkčních GPIO pinů
- USB 1.1 s podporou režimu zařízení i hostitele
- bateriový konektor pro 3,7 V lithiovou baterii
- podpora nabíjení a napájení z baterie
- kastélované okraje vhodné na přímé spájení do vlastního DPS
- podpora C/C++ a MicroPython
Technické specifikace
| Mikrokontrolér | Raspberry Pi RP2350A |
| Architektura | Dual-core / dual-architecture, Arm Cortex-M33 nebo Hazard3 RISC-V |
| Pracovní frekvence | až 150 MHz |
| SRAM | 520 KB |
| Flash paměť | 4 MB NOR Flash |
| Displej | 0,96″ IPS LCD |
| Rozlišení displeje | 160 × 80 px |
| Barvy displeje | 65K barev |
| USB | USB 1.1 device / host |
| USB konektor | USB Type-C |
| GPIO | 26 × multifunkční GPIO pin |
| Rozhraní | 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 4 × 12-bit ADC |
| PWM | 16 × řiditelných PWM kanálů |
| PIO | 12 × PIO state machines |
| Bateriový konektor | MX1.25 konektor pro 3,7 V lithiovou baterii |
| Napájecí čip | MP28164 DC-DC buck-boost, max. záťažový proud 2 A |
| Nabíjecí čip | ETA6096 pro nabíjení lithiové baterie |
| Tlačítka | BOOT, RESET |
| Podporovaná prostředí | C/C++, MicroPython |
Popis hlavních částí desky

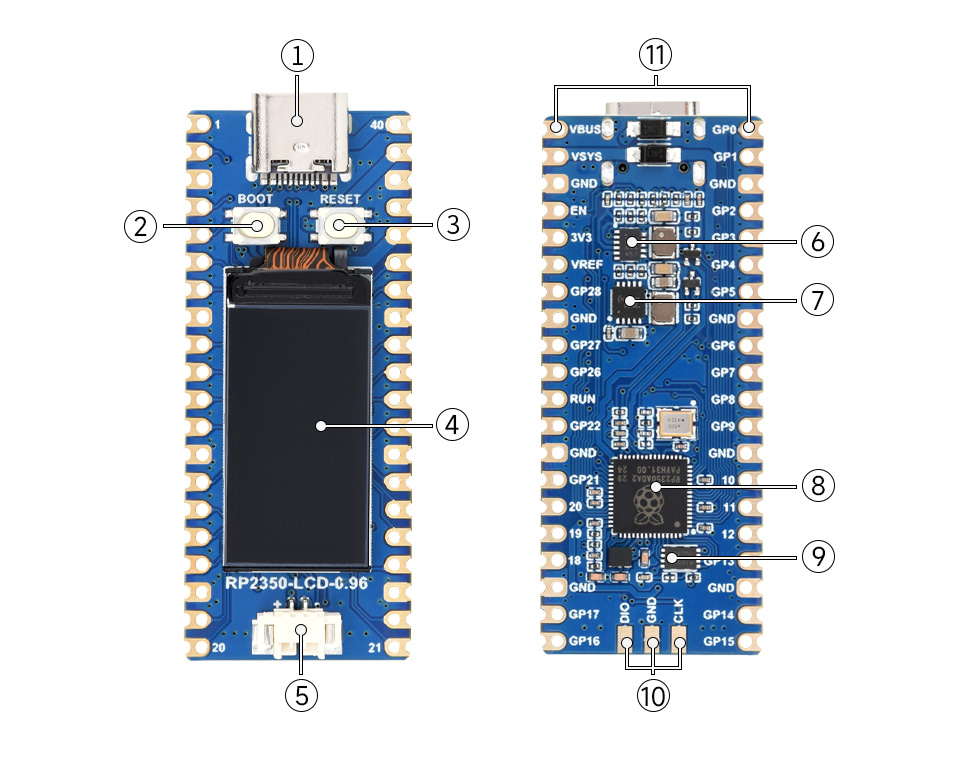

| Číslo | Část desky | Popis |
| 1 | USB Type-C konektor | Konektor na napájení, nahrávání programu a USB komunikaci. Podporuje USB 1.1 host i device režim. |
| 2 | BOOT tlačítko | Při podržení během resetu slouží na vstup do režimu nahrávání programu. |
| 3 | RESET tlačítko | Tlačítko na restartování desky. |
| 4 | 0,96″ IPS LCD displej | Barevný LCD displej s rozlišením 160 × 80 px a 65K barvami. |
| 5 | Bateriový konektor | MX1.25 konektor pro 3,7 V lithiovou baterii. Umožňuje nabíjení baterie i napájení desky. |
| 6 | MP28164 | Vysoce účinný DC-DC buck-boost napájecí čip s maximálním záťažovým proudem 2 A. |
| 7 | ETA6096 | Čip na nabíjení lithiové baterie. |
| 8 | RP2350A | Mikrokontrolér s dvojjádrovou a dvojarchitekturní konstrukcí, pracovní frekvence až 150 MHz. |
| 9 | P25Q32SH-UXH-IR | 4 MB NOR Flash paměť na uložení programu a dat. |
| 10 | DEBUG body | Spájkovací body určené na ladění a vývoj. |
| 11 | Pinout | Rozložení pinů kompatibilní s Raspberry Pi Pico 2. |
Rozložení pinů

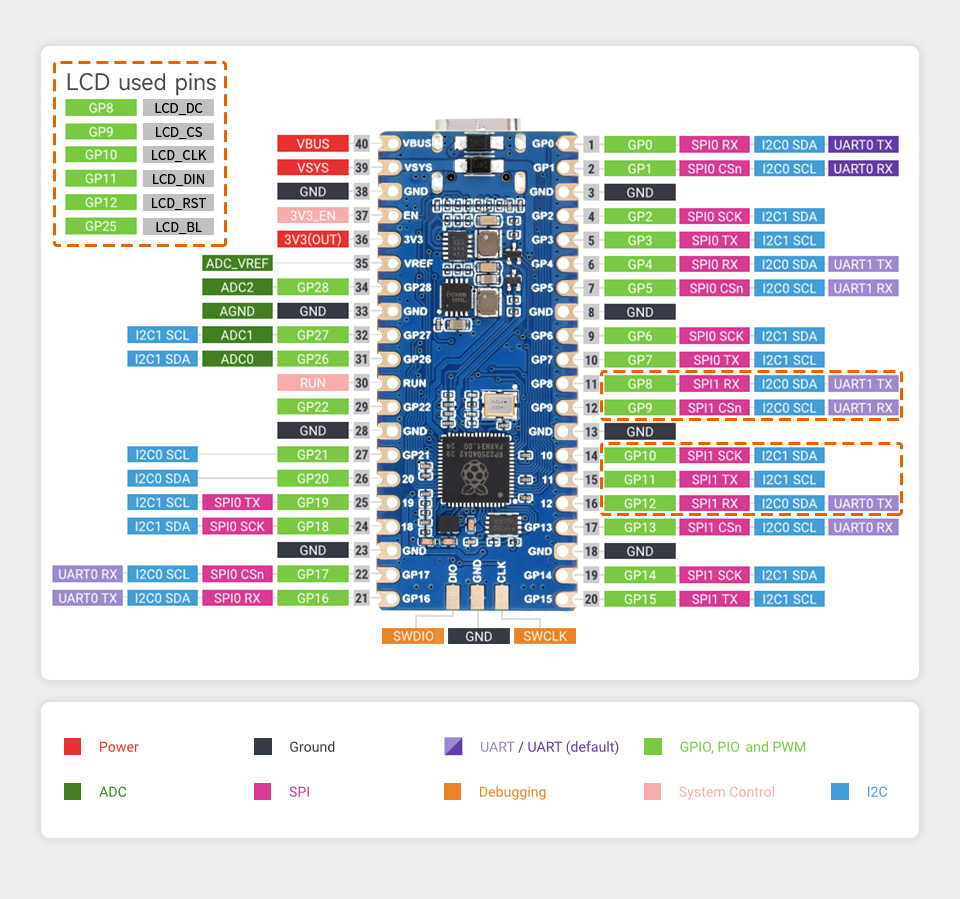

Pinout desky je zobrazen na přiloženém obrázku. Deska má 26 multifunkčních GPIO pinů s podporou funkcí jako UART, I2C, SPI, ADC, PWM a PIO. Rozložení pinů je kompatibilní s většinou rozšiřujících modulů pro Raspberry Pi Pico.
Možné použití
- kompaktní projekty s RP2350A
- zobrazování údajů ze senzorů
- malé ovládací nebo informační panely
- projekty s MicroPython nebo C/C++
- přenosná zařízení napájená z lithiové baterie
- prototypování s Raspberry Pi Pico kompatibilním rozložením pinů
- integrace do vlastního DPS díky kastélovaným okrajům
Poznámka k baterii
Deska má konektor pro 3,7 V lithiovou baterii a podporuje její nabíjení i napájení desky z baterie. Lithiová baterie není součástí balení.
Dokumentace
Dokumentaci, vývojové zdroje a příklady naleznete na stránce výrobce: Waveshare RP2350-LCD-0.96 Wiki
