Popis

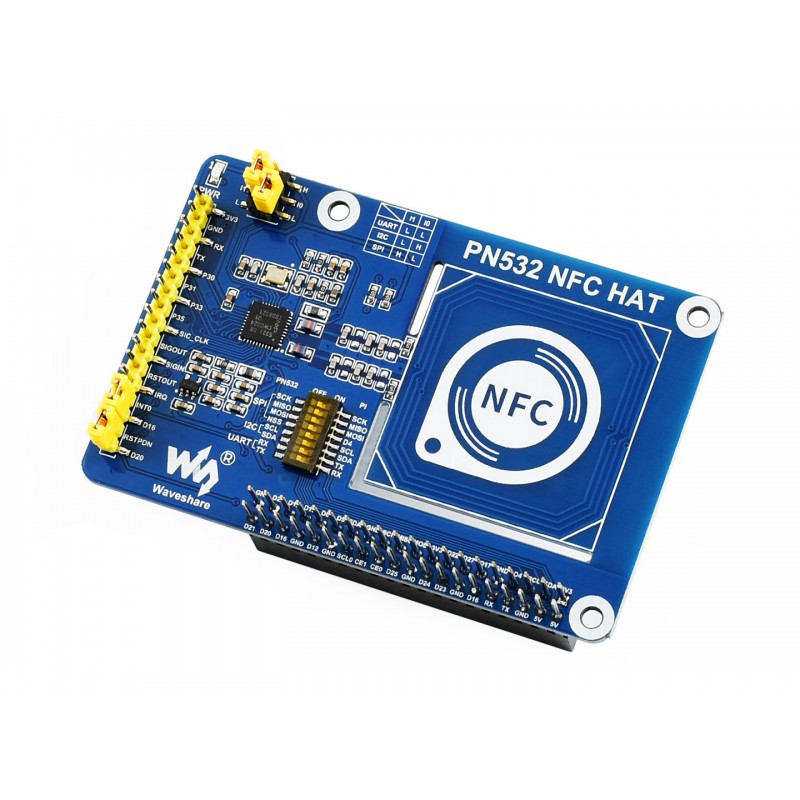

Waveshare PN532 NFC HAT je rozšiřující NFC/RFID modul pro Raspberry Pi založený na čipu PN532. Modul pracuje na frekvenci 13,56 MHz a umožňuje bezkontaktní komunikaci s podporovanými NFC a RFID kartami nebo tagy.
Modul podporuje tři komunikační rozhraní – I2C, SPI a UART. Výběr rozhraní se nastavuje pomocí jumperu a DIP přepínačů na desce. Díky standardnímu 40-pin GPIO konektoru je možné modul snadno připojit k Raspberry Pi, přičemž vyvedené řídicí piny umožňují použití i s jinými vývojovými deskami, například STM32 nebo Arduino.
PN532 NFC HAT je vhodný pro projekty s čtením NFC/RFID karet, identifikací uživatelů, přístupovými systémy, evidencí tagů nebo jednoduchými IoT aplikacemi. Podporuje například karty a tagy typu MIFARE a NTAG2xx.
Hlavní vlastnosti
- Čip PN532 – NFC/RFID řadič pro komunikaci na frekvenci 13,56 MHz
- Podpora I2C, SPI a UART – možnost výběru komunikačního rozhraní podle potřeby
- 40-pin GPIO konektor – jednoduché připojení k Raspberry Pi
- Vyvedené řídicí piny – možnost použití i s jinými vývojovými deskami
- Podpora MIFARE a NTAG2xx – vhodné pro práci s běžnými NFC/RFID kartami a tagy
- DIP přepínače a jumpery – nastavení pracovního rozhraní modulu
- Indukční anténa na desce – bezkontaktní komunikace s kartami a tagy
- Dostupné ukázkové kódy – podpora pro Raspberry Pi, Arduino a STM32
Technické specifikace
| Typ produktu | NFC/RFID HAT modul |
| Čip | PN532 |
| Pracovní frekvence | 13,56 MHz |
| Napájecí / logické napětí | 3,3 V / 5 V |
| Komunikační rozhraní | I2C / SPI / UART |
| Výchozí přenosová rychlost UART | 115200 bps |
| Podporované karty/tagy | MIFARE, NTAG2xx a další kompatibilní NFC/RFID tagy |
| Podporované normy | ISO/IEC 14443A / MIFARE, ISO/IEC 14443B, FeliCa |
| Konektor pro Raspberry Pi | 40-pin GPIO |
| Nastavení rozhraní | Jumpery a DIP přepínače |
Popis prvků na desce
| Raspberry Pi GPIO konektor | Připojení modulu k Raspberry Pi |
| PN532 control pins | Vyvedené řídicí piny pro připojení k jiným deskám |
| NFC anténa | Indukční cívka pro komunikaci s NFC/RFID kartami a tagy |
| PN532 | NFC/RFID řadič |
| Power LED | Indikace napájení |
| DIP přepínače | Nastavení připojení rozhraní k Raspberry Pi |
| I0 / I1 jumpery | Výběr režimu komunikace UART / I2C / SPI |
| INT0 jumper | Signál odpovědi, připojení k Raspberry Pi D16 |
| RSTPDN jumper | Signál resetu, připojení k Raspberry Pi D20 |

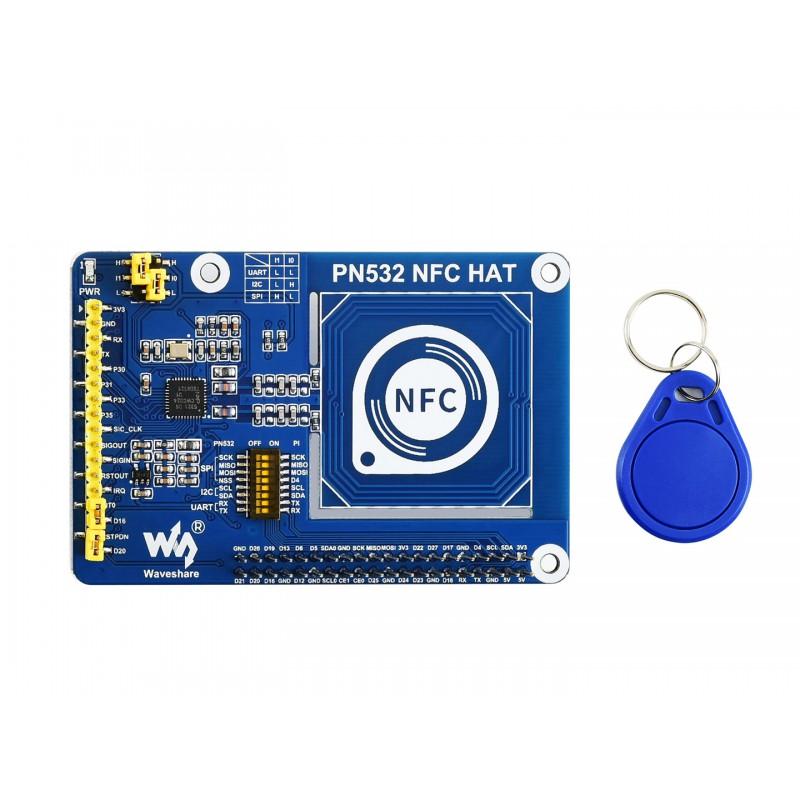

Obsah balení
- 1× Waveshare PN532 NFC HAT
- 1× MIFARE Classic přívěšek (RFIDový přívěšek)
Použití
- NFC/RFID projekty s Raspberry Pi
- čtení UID karet a tagů
- přístupové a identifikační systémy
- evidence NFC tagů
- IoT a automatizační aplikace
- projekty s Arduino, STM32 nebo jinými vývojovými deskami
- prototypování bezkontaktní komunikace
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare PN532 NFC HAT Wiki
