Popis
Waveshare PL2303 USB na UART TTL převodník je komunikační modul určený k propojení počítače se zařízeními využívajícími sériovou UART komunikaci v TTL úrovních. Je vhodný k programování, ladění a komunikaci s mikrokontroléry, vývojovými deskami a dalšími embedded zařízeními.

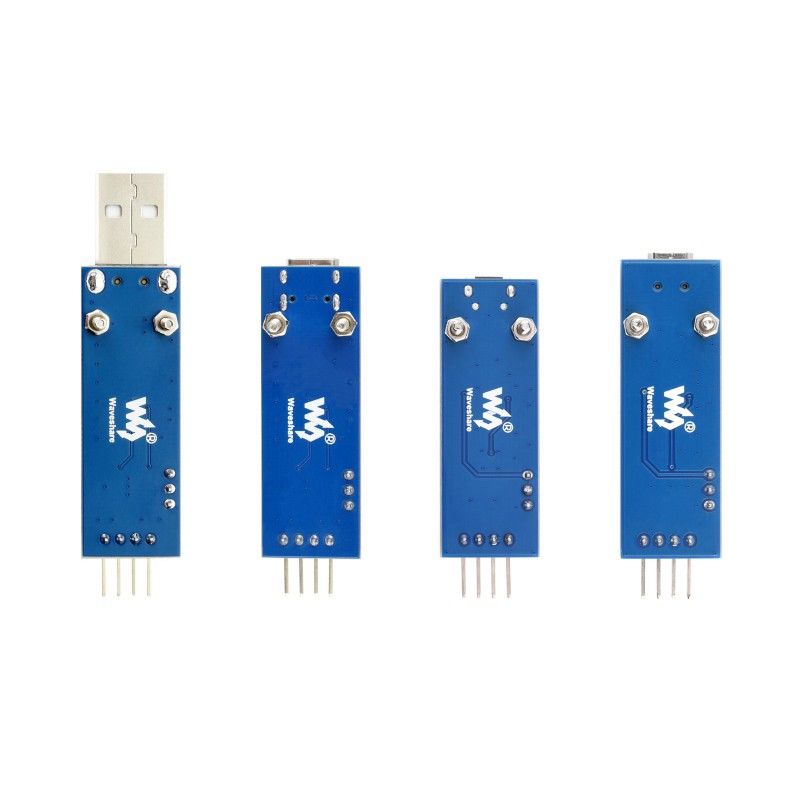

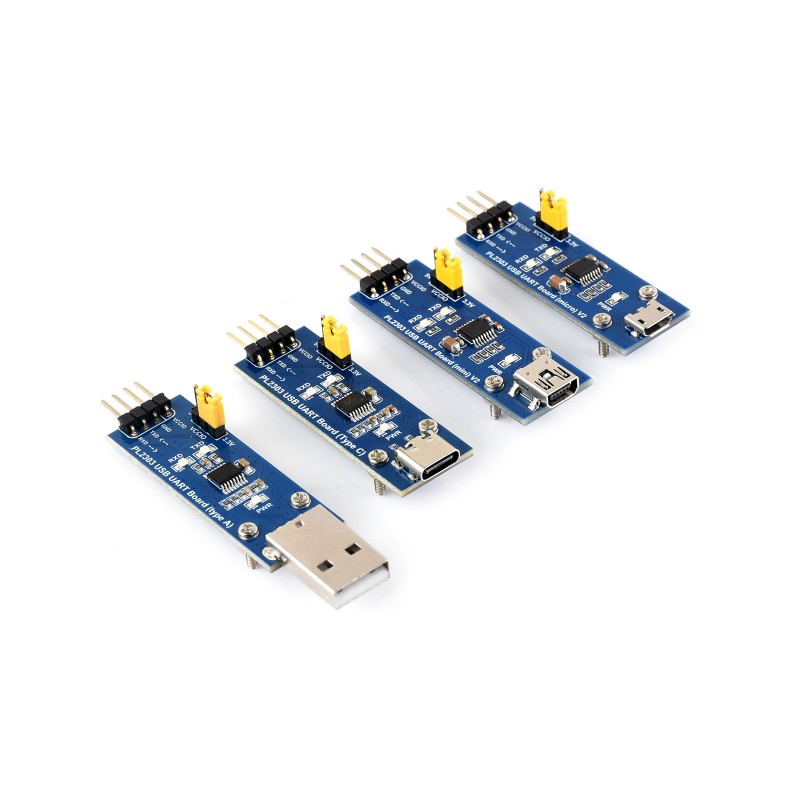

Převodník používá čip PL2303GS a je dostupný ve čtyřech variantách podle USB konektoru – USB-A, USB-C, micro USB nebo mini USB. Elektrické a komunikační vlastnosti zůstávají u jednotlivých variant stejné.
Pomocí jumperu je možné nastavit logickou úroveň VCCIO na 5 V nebo 3,3 V. Při otevřeném jumperu je možné VCCIO napájet z cílového zařízení napětím 1,8 V, 2,5 V, 3,3 V nebo 5 V. LED indikátory PWR, TXD a RXD umožňují jednoduše sledovat napájení a datovou komunikaci.
Upozornění: Modul je určen pouze pro UART komunikaci v TTL úrovních. Nepřipojujte ho přímo ke klasickému RS232 rozhraní, které používá odlišné napěťové úrovně.

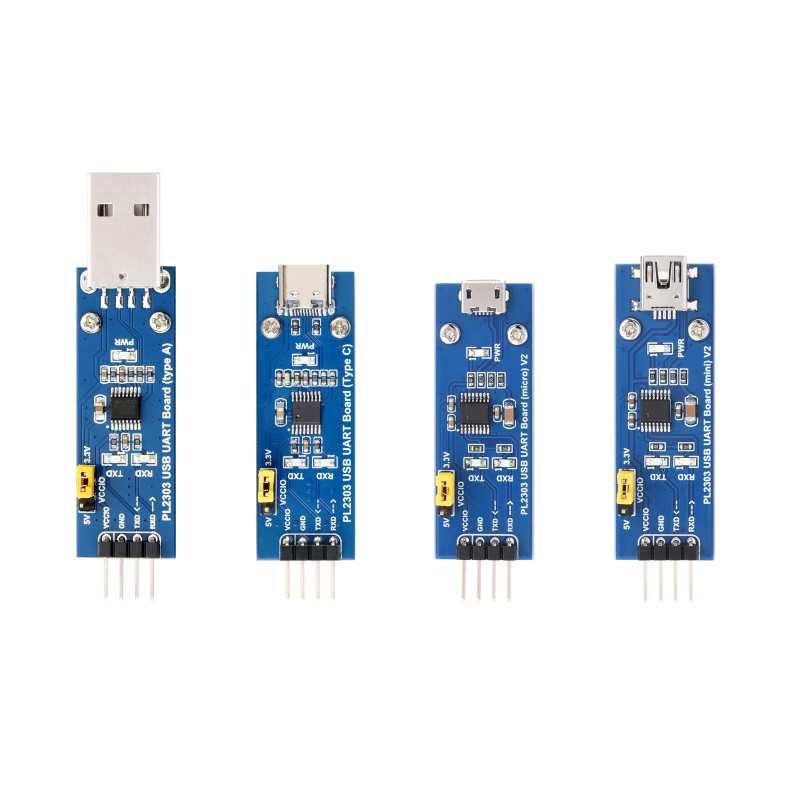

Dostupné varianty
| Konektor | Provedení |
| USB-A | klasický USB-A konektor pro přímé připojení do USB portu počítače |
| USB-C | USB Type-C konektor pro použití s USB-C kabelem |
| micro USB | verze s micro USB konektorem, Waveshare SKU 24681 |
| mini USB | verze s mini USB konektorem, Waveshare SKU 24680 |
Hlavní vlastnosti
- převod mezi USB a UART TTL komunikací,
- výběr USB konektoru podle požadovaného způsobu připojení,
- nastavitelná logická úroveň pro různé mikrokontroléry a zařízení,
- LED indikace napájení, vysílání a příjmu dat,
- vhodný k programování, ladění a sériové diagnostice.
Technické parametry
| Čip | PL2303GS |
| Převod | USB ↔ UART TTL |
| Varianty USB konektoru | USB-A / USB-C / micro USB / mini USB |
| Napětí USB rozhraní | 5 V |
| VCCIO přes jumper | 3,3 V / 5 V |
| Externí VCCIO při otevřeném jumperu | 1,8 V / 2,5 V / 3,3 V / 5 V |
| LED indikátory | PWR / TXD / RXD |
| Připojení k MCU | VCCIO / GND / TXD / RXD |
| Podporované systémy | Windows XP / 7 / 8 / 10 / 11 |
| Rozměry | cca 16,51 × 48,26 mm |
Nastavení logické úrovně VCCIO
Převodník umožňuje přizpůsobit napěťovou úroveň UART rozhraní použitému mikrokontroléru nebo cílovému zařízení.
- jumper na 5 V – VCCIO pracuje na úrovni 5 V,
- jumper na 3,3 V – VCCIO pracuje na úrovni 3,3 V,
- jumper odstraněný – VCCIO je možné napájet z cílové desky napětím 1,8 V, 2,5 V, 3,3 V nebo 5 V.
Zapojení UART
| Pin | Funkce |
| VCCIO | referenční napětí logické úrovně UART |
| GND | zem |
| TXD | datový výstup převodníku – připojit na RX mikrokontroléru |
| RXD | datový vstup převodníku – připojit na TX mikrokontroléru |
Při UART komunikaci se signály TX a RX připojují křížem: TXD převodníku → RX cílového zařízení a RXD převodníku → TX cílového zařízení.
LED indikace
- PWR – napájení modulu,
- TXD – odesílání dat,
- RXD – příjem dat.
Možnosti využití
- sériová komunikace mezi počítačem a mikrokontrolérem,
- programování a ladění vývojových desek,
- UART komunikace s Arduino, ESP, STM32 a dalšími MCU,
- diagnostika zařízení a čtení výpisů ze sériového portu,
- testování vlastních embedded zařízení,
- připojení zařízení s TTL UART rozhraním.
Obsah balení
- 1× Waveshare PL2303 USB UART Board podle zvolené varianty,
- 1× 4pinový propojovací kabel.
Dokumentace
Schéma, ovladače, datasheet čipu PL2303GS a další informace naleznete na Wiki – PL2303 USB UART Board V2.
