Popis

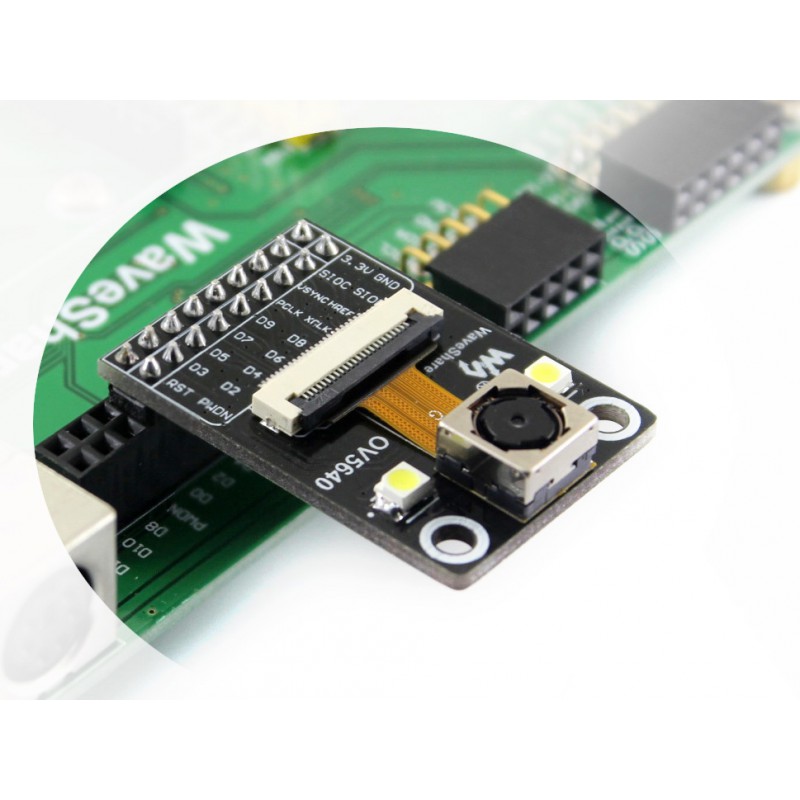

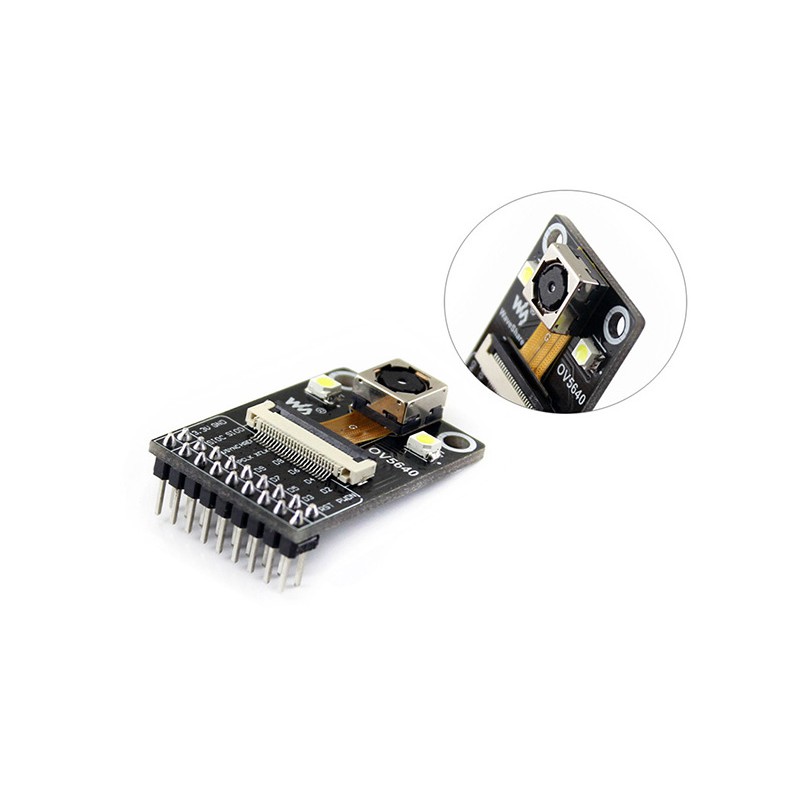

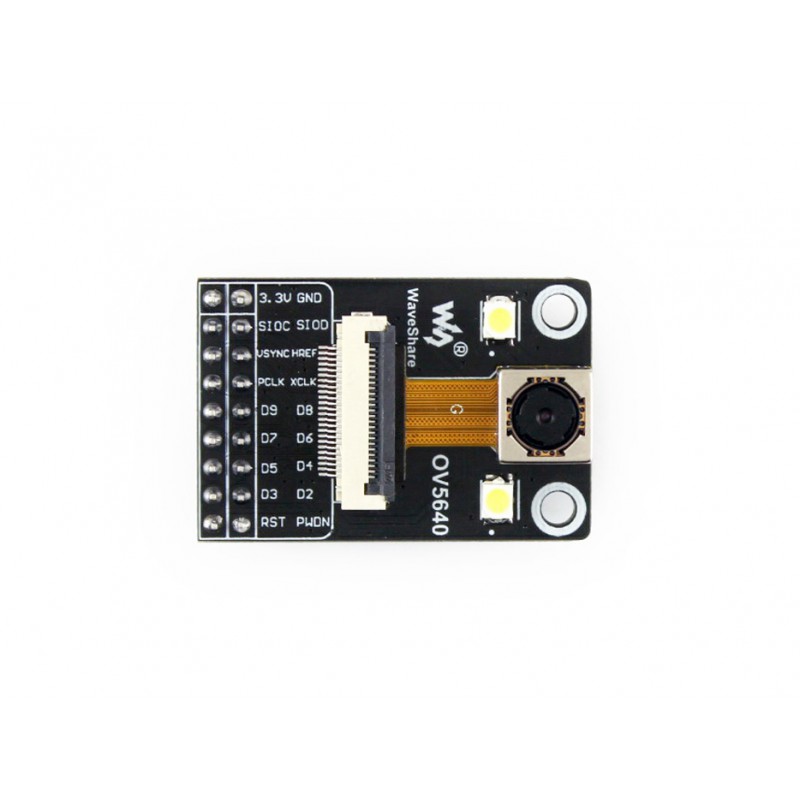

Waveshare OV5640 Camera Board (C) je 5MP kamerový modul se snímačem OV5640, maximálním rozlišením 2592 × 1944 px a automatickým ostřením. Integrovaná LED pro přisvícení umožňuje snímání i při horších světelných podmínkách.
Kamera používá 8bitové DVP datové rozhraní a řídicí rozhraní SCCB kompatibilní s I2C. Podporuje více obrazových formátů a automatické funkce zpracování obrazu.
Hlavní vlastnosti
- 5MP snímač OV5640
- rozlišení až 2592 × 1944 px
- automatické ostření
- integrovaná LED pro přisvícení
- DVP 8bitové datové rozhraní
- řízení SCCB kompatibilní s I2C
- automatická expozice a vyvážení bílé
- nastavení sytosti, odstínu, gama korekce a ostrosti
Technické specifikace
| Snímač | OV5640 |
| Rozlišení | 5 MP, 2592 × 1944 px |
| Velikost pixelu | 1,4 × 1,4 µm |
| Velikost snímače | 1/4″ |
| Clona | F2.8 |
| Ohnisková vzdálenost | 3,37 mm |
| Zorný úhel | 67,4° diagonálně |
| Ostření | automatické |
| Datové rozhraní | DVP 8bit |
| Řídicí rozhraní | SCCB, kompatibilní s I2C |
| Napájení | 3,3 V |
| Rozměry | 35,7 × 23,9 mm |
Podporované obrazové formáty
Kamera podporuje formáty YUV422/420, YCbCr422, RGB565/555/444, CCIR656, RAW RGB a komprimovaný obraz.
Automatické ostření a přisvícení
Verze Camera Board (C) se od základního provedení odlišuje automatickým ostřením a integrovanou LED, kterou lze využít k přisvícení snímané scény.
Obsah balení
- 1× Waveshare OV5640 Camera Board (C)
Dokumentace
Schéma zapojení, datasheety, ukázkový kód a další podklady najdete na Wiki.
