Popis

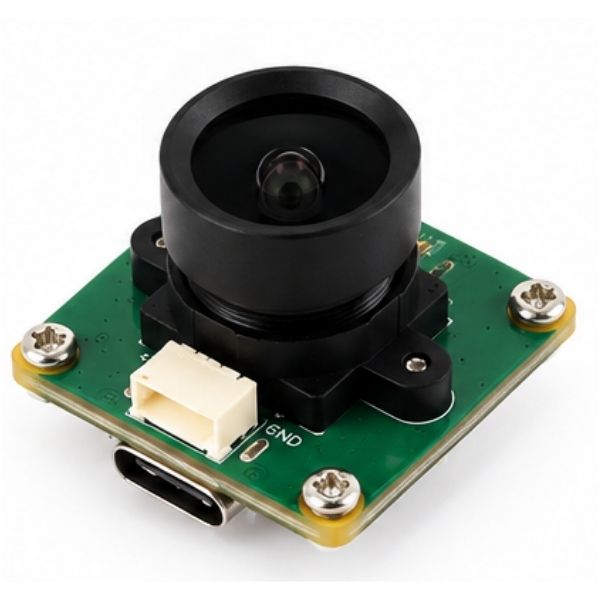

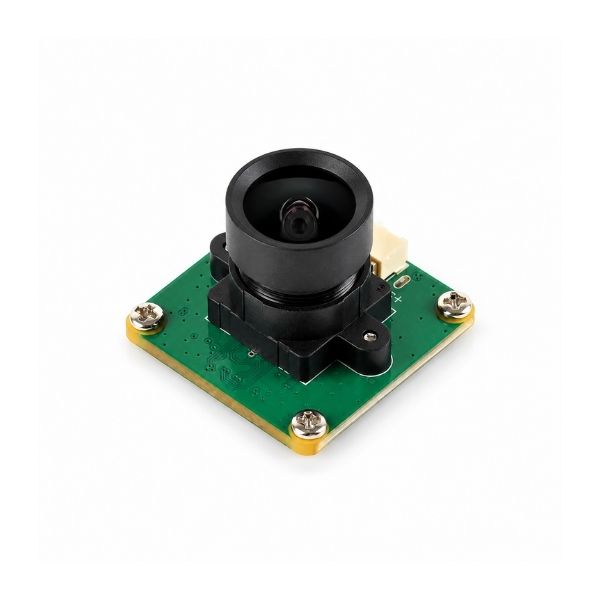

Waveshare OS05A10 5MP USB Camera (A) je kompaktní kamerový modul se snímačem OS05A10 a rozlišením až 2592 × 1944 px. Nabízí široký 96° zorný úhel, pevné zaostření a objektiv s velmi nízkým zkreslením.
Kamera využívá rozhraní USB 2.0 a podporuje jednoduché Plug & Play připojení bez potřeby samostatných ovladačů. Připojit ji lze přes USB-C nebo přes samostatný 4pinový konektor SH1.0.
Hlavní vlastnosti
- 5MP snímač OS05A10
- rozlišení až 2592 × 1944 px
- 30 FPS při maximálním rozlišení
- 96° zorný úhel
- pevné zaostření
- velmi nízké zkreslení obrazu
- USB 2.0 Type-C
- SH1.0 4PIN rozhraní
- Plug & Play použití
Technické specifikace
| Snímač | OS05A10 |
| Rozlišení | 5 MP, 2592 × 1944 px |
| Velikost snímače | 1/2,7″ |
| Clona | F2.7 |
| Ohnisková vzdálenost | 2,88 mm |
| Zorné pole | 96° diagonálně |
| Zaostřování | pevné |
| Formát obrazu | MJPG |
| Rozhraní | USB 2.0 Type-C / SH1.0 4PIN |
| Napájení | 5 V ±5 % |
| Provozní teplota | 0 až 50 °C |
| Rozměry modulu | 25 × 25 mm |
Podporovaná rozlišení videa
| Rozlišení | Snímková frekvence |
| 2592 × 1944 | 30 FPS |
| 1920 × 1080 | 30 FPS |
| 1280 × 720 | 30 FPS |
Připojení

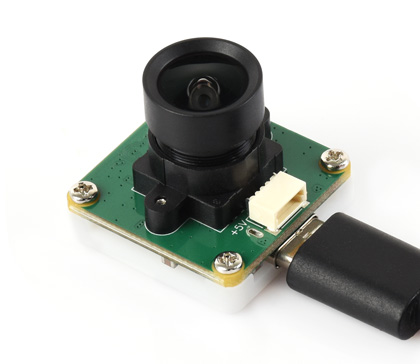

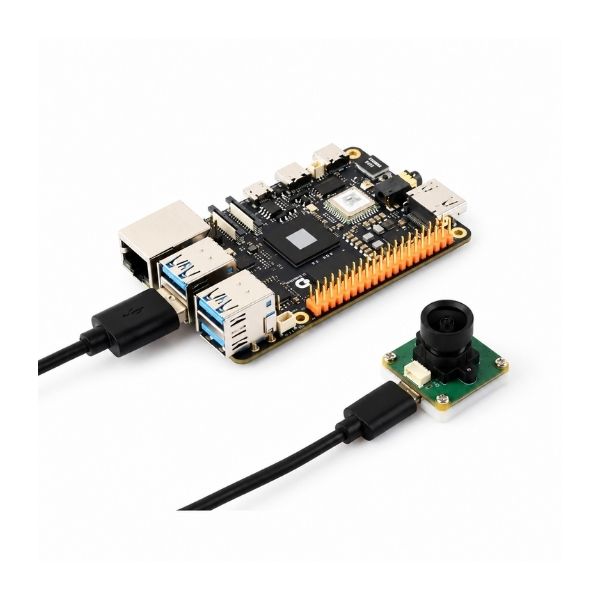

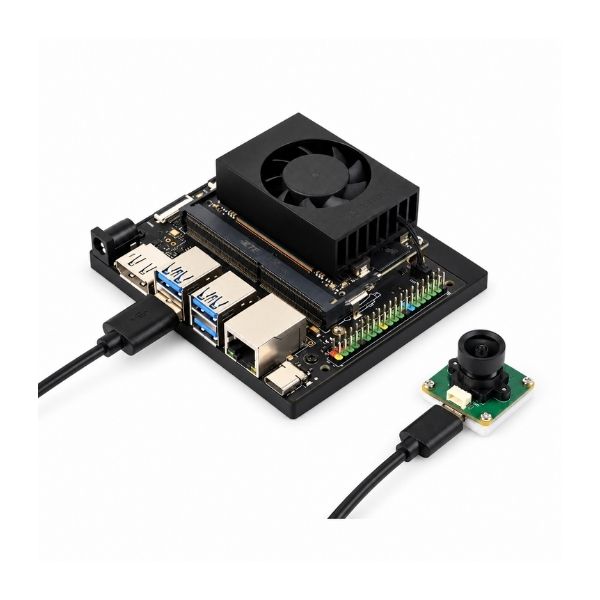

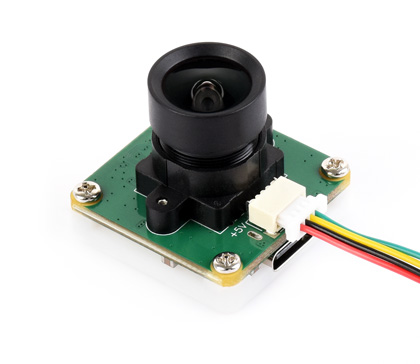

Kameru lze připojit přes USB-C nebo pomocí 4pinového konektoru SH1.0 s roztečí 1,0 mm. Díky USB rozhraní ji lze použít s PC i vybranými vývojovými platformami, například Raspberry Pi nebo Jetson.
Pinout

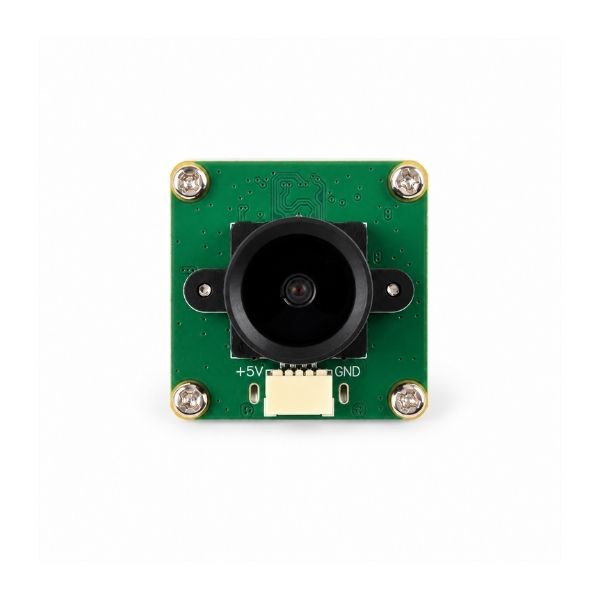

Rozložení 4pinového konektoru je znázorněno na obrázku. Vyvedeny jsou signály VCC 5 V, D−, D+ a GND.
Obsah balení
- 1× Waveshare OS05A10 5MP USB Camera (A)
- 1× SH1.0 4PIN kabel s konektory na obou stranách
Dokumentace
Návody na zapojení a používání kamery najdete na Wiki.
