Popis

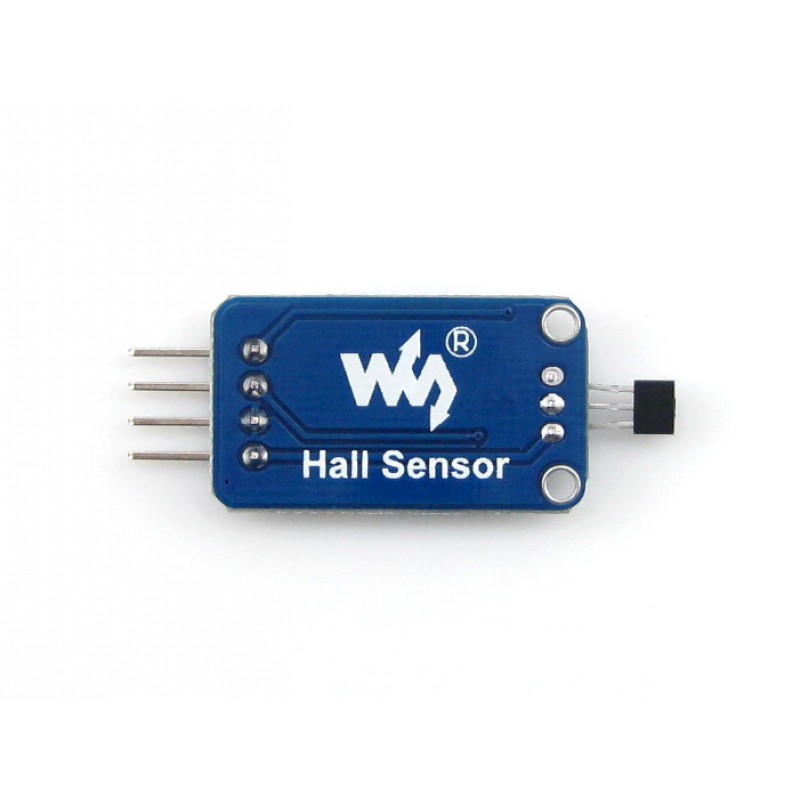

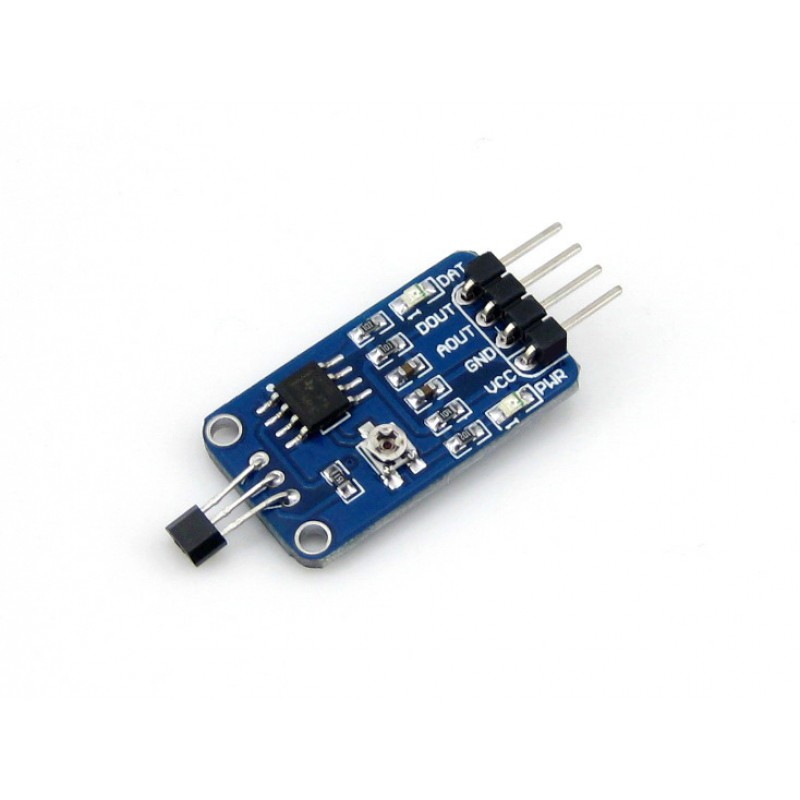

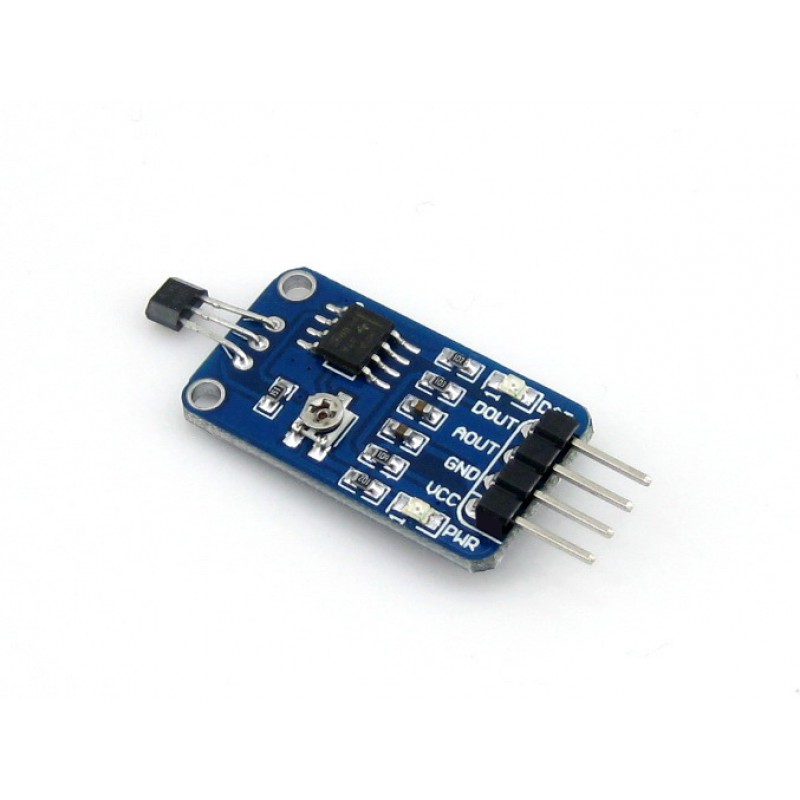

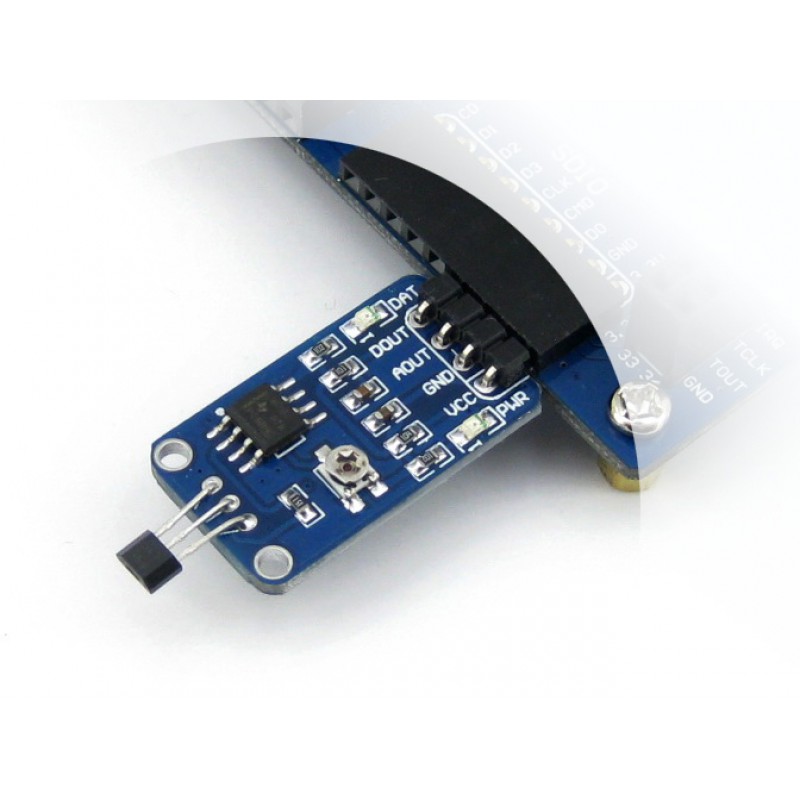

Modul Hall senzoru 49E slouží k detekci magnetického pole. Modul využívá Hall senzor 49E a komparátor LM393, díky čemuž poskytuje analogový i digitální výstup.
Analogový výstup AOUT se mění podle intenzity magnetického pole. Digitální výstup DOUT se přepíná podle nastavené prahové hodnoty, kterou je možné upravit pomocí potenciometru na modulu. Při detekci magnetického pole může uživatel sledovat stav také pomocí signalizační LED diody.
Modul je vhodný pro Arduino, Raspberry Pi Pico, STM32 a další mikrokontrolérové platformy.
Hlavní vlastnosti
- Hall senzor 49E – detekce magnetického pole
- Komparátor LM393 – zpracování digitálního výstupu
- Analogový výstup AOUT – hodnota se mění podle intenzity magnetického pole
- Digitální výstup DOUT – přepínání podle nastavené prahové hodnoty
- Nastavitelná citlivost – pomocí potenciometru na modulu
- Signalizační LED dioda – indikace stavu výstupu
- Kompaktní rozměry – vhodné pro prototypování a zabudování do projektů
Technické specifikace
| Typ senzoru | Hall senzor |
| Senzor | 49E |
| Komparátor | LM393 |
| Napájecí napětí | 2,3 – 5,3 V |
| Výstupy | Analogový AOUT, digitální DOUT |
| Nastavení citlivosti | Potenciometr na modulu |
| Rozměry | 27,0 × 15,5 mm |
| Montážní otvory | 2,0 mm |

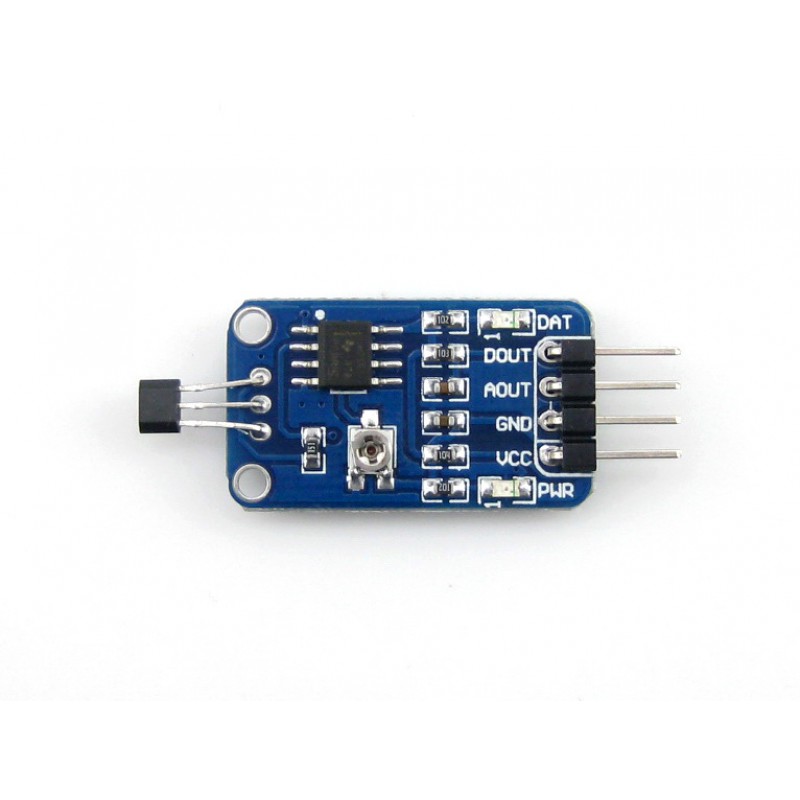

Popis pinů
| VCC | Napájení modulu |
| GND | Zem |
| AOUT | Analogový výstup |
| DOUT | Digitální výstup |
Použití
- detekce magnetického pole
- snímání přítomnosti magnetu
- snímání polohy nebo koncové polohy
- měření otáček pomocí magnetu
- Arduino, Raspberry Pi Pico a STM32 projekty
- automatizační a embedded aplikace
Více informací o zapojení, ukázkovém kódu a používání modulu naleznete na stránce výrobce: Waveshare Hall Sensor Wiki
