Popis
Waveshare Gigabit-Switch-5P je 5-portový gigabitový Ethernet switch určený pro rozšíření kabelové sítě. Nabízí pět portů s podporou rychlostí 10/100/1000 Mbps a je vhodný pro propojení počítačů, Raspberry Pi, průmyslových zařízení, síťových kamer, řídících modulů nebo dalších Ethernet zařízení.
Switch podporuje plně duplexní komunikaci, automatické rozpoznání připojení Auto MDI/MDI-X a funguje jako Plug & Play zařízení bez potřeby konfigurování. Kovové tělo, široký rozsah napájení a možnost montáže na DIN lištu z něj činí vhodné řešení i pro technické a průmyslové sestavy.
Hlavní vlastnosti
- 5× gigabitový Ethernet port 10/100/1000 Mbps
- neblokující architektura switch
- podpora plně duplexní komunikace
- IEEE 802.3x flow control a back pressure
- podpora Auto MDI/MDI-X
- Plug & Play – bez potřeby konfigurace
- napájení v širokém rozsahu 5 – 36 V DC
- dva napájecí vstupy – DC konektor a šroubová svorka
- ochrana proti přepětí a obrácené polaritě
- kovové tělo vhodné do technických sestav

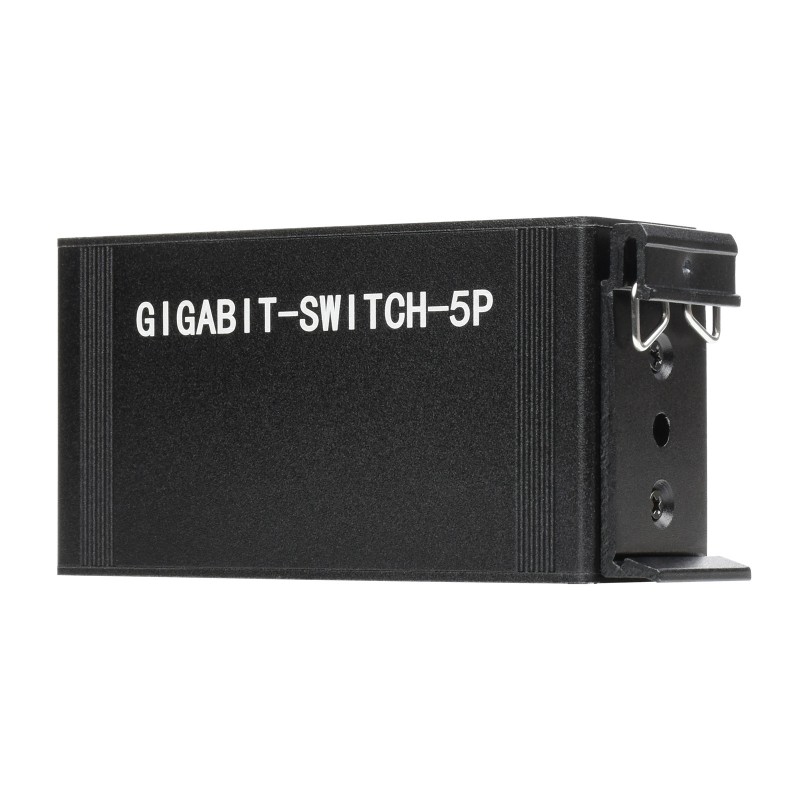

- montáž na DIN lištu, kompatibilní s 25 mm standardní lištou
Technické specifikace
| Počet portů | 5× Ethernet RJ45 |
| Rychlost portů | 10/100/1000 Mbps |
| Duplex | Plně duplexní 10/100/1000 Mbps, polovičně duplexní v režimu 10/100 Mbps |
| Podporované standardy | IEEE 802.3x flow control, back pressure |
| Velikost rámce | podpora jumbo frame do 9216 bajtů |
| Auto MDI/MDI-X | Ano |
| Napájení | 5 – 36 V DC |
| Napájecí vstupy | DC konektor nebo šroubová svorka |
| Ochrany | ochrana proti přepětí a obrácené polaritě |
| Montáž | DIN lišta, kompatibilní s 25 mm standardní lištou |
| Vyhotovení | kovové tělo |
| Obsah balení | Gigabit-Switch-5P, napájecí šroubová svorka, 12 V / 1 A napájecí adaptér |

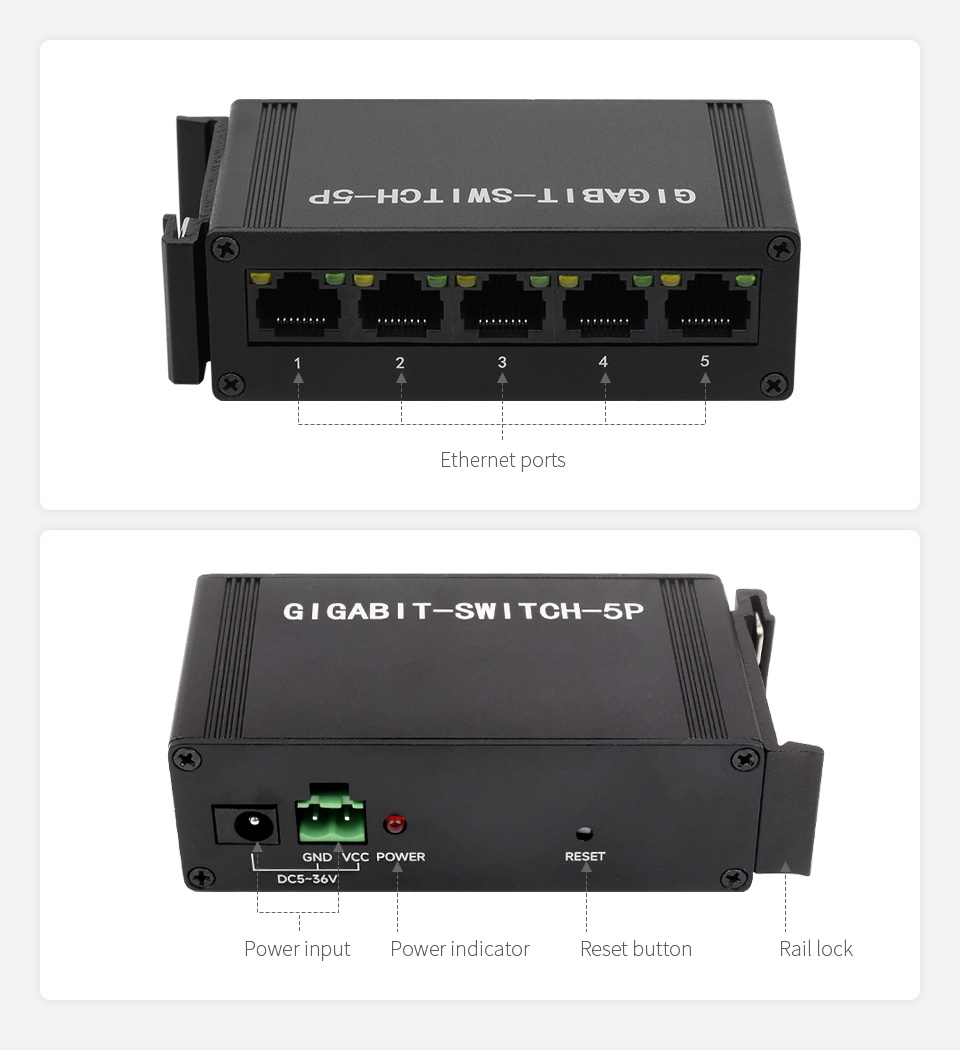

Přehled rozhraní

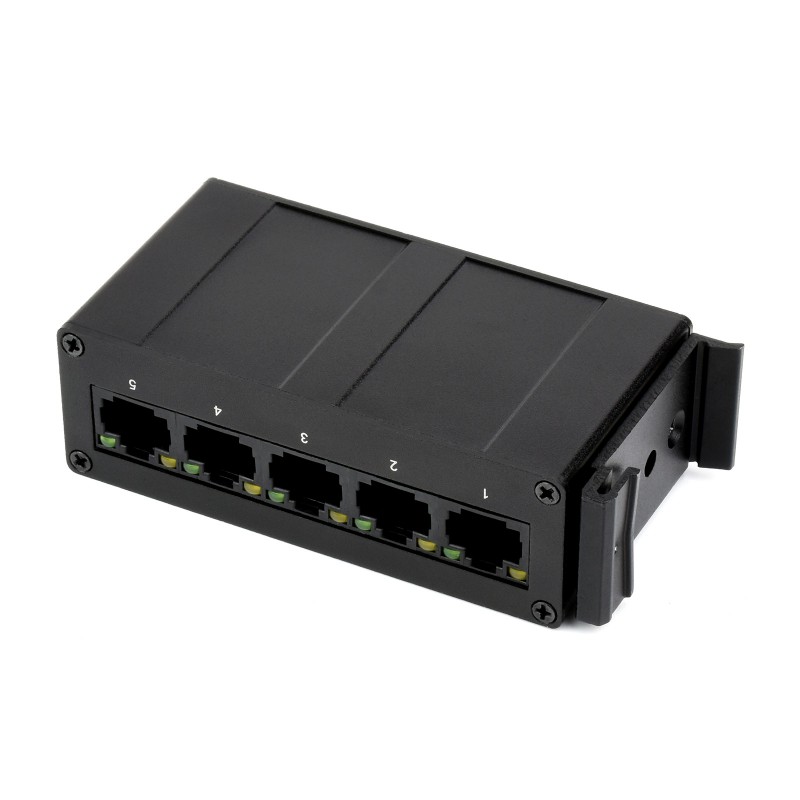

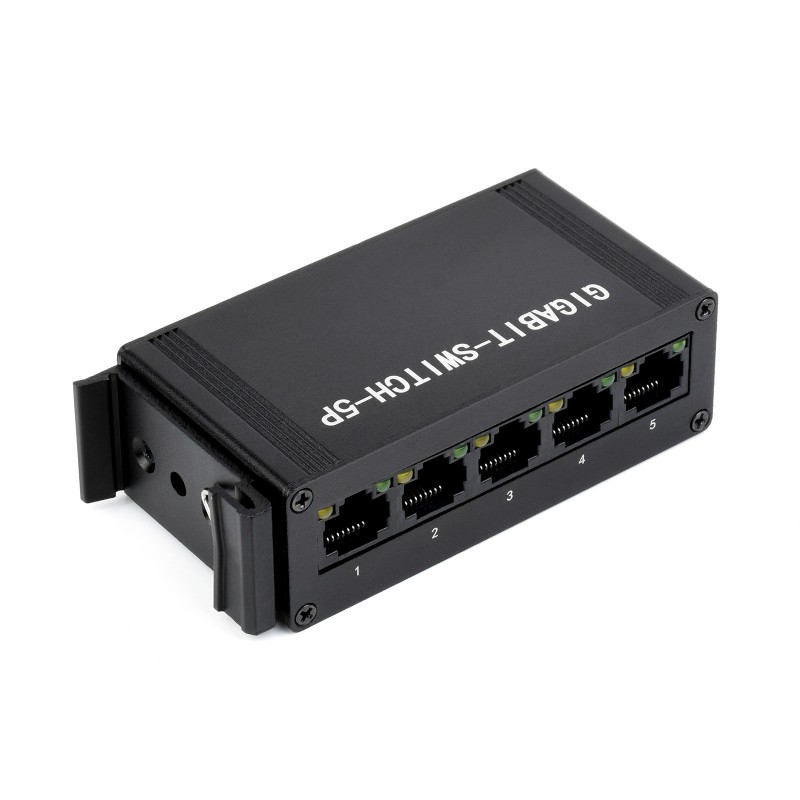

Na přední straně switche se nachází pět RJ45 Ethernet portů pro připojení síťových zařízení. Napájení je možné přivést přes kulatý DC konektor nebo přes šroubovou svorku, podle způsobu montáže a použití.
Možné použití
- rozšíření kabelové sítě v dílně, laboratoři nebo rozvodně
- propojení Raspberry Pi, PC, průmyslových řídících jednotek a síťových zařízení
- připojení IP kamer, Ethernet modulů nebo měřicích zařízení
- technické a průmyslové sestavy s montáží na DIN lištu
- projekty, kde je potřeba více gigabitových Ethernet portů
Poznámka k napájení
Switch podporuje napájení v rozsahu 5 – 36 V DC. Napájení je možné připojit přes DC konektor nebo přes šroubovou svorku. Při použití v rozvodně nebo pevné instalaci je vhodné zvolit způsob napájení podle konkrétní sestavy.
Dokumentace
Dokumentaci a další informace naleznete na stránce výrobce: Waveshare Gigabit-Switch-5P Wiki
