Popis
Waveshare ESP32-S3-Touch-LCD-7 je vývojová deska s integrovaným 7″ IPS LCD displejem, kapacitním dotykem a mikrokontrolérem ESP32-S3. Je vhodná na vývoj HMI rozhraní, ovládacích panelů, IoT zařízení, smart home aplikací a projektů s grafickým uživatelským rozhraním.
Deska využívá čip ESP32-S3N16R8 s 32-bitovým dvoujedrovým procesorem Xtensa LX7 s frekvencí až 240 MHz. K dispozici je 16 MB Flash a 8 MB PSRAM, což umožňuje plynulejší používání grafických knihoven, například LVGL.
Integrovaný 7″ LCD displej má rozlišení 800 × 480 px, IPS panel, pozorovací úhel 170° a zobrazení 65K barev. Dotyková verze podporuje 5-bodové kapacitní dotykové ovládání přes I2C rozhraní s podporou přerušení.
Deska podporuje bezdrátovou komunikaci 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE s integrovanou anténou. Kromě toho obsahuje více praktických rozhraní, jako jsou USB-C, CAN, RS485, I2C, UART, senzorový konektor, TF slot a konektor pro 3,7 V lithiovou baterii.
Díky kombinaci ESP32-S3, velkého dotykového displeje a rozhraní CAN/RS485 je deska vhodná i pro ovládací panely, průmyslové prototypy, monitorovací systémy nebo vlastní grafické aplikace. Vývoj je možný v prostředí Arduino IDE i ESP-IDF.
Upozornění: Jde o vývojovou desku, nikoli hotové průmyslové HMI zařízení. Při použití v konkrétní aplikaci je nutné zajistit vhodné napájení, krytování a otestování softwaru.
Hlavní vlastnosti
- ESP32-S3 vývojová deska s displejem – vhodná na HMI, IoT a grafické aplikace
- 7″ IPS LCD displej – rozlišení 800 × 480 px a pozorovací úhel 170°
- Kapacitný dotyk – 5-bodové dotykové ovládání přes I2C rozhraní
- ESP32-S3N16R8 – dvoujedorový Xtensa LX7 procesor až 240 MHz
- 16 MB Flash a 8 MB PSRAM – vhodné pro grafická rozhraní a LVGL projekty
- WiFi a Bluetooth – 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE
- USB-C konektor – napájení, programování a komunikace
- Rozšířená rozhraní – CAN, RS485, I2C, UART, senzorový konektor a TF slot
- Konektor pro 3,7 V Li-ion baterii – s nabíjecím obvodem na desce
- Podpora Arduino IDE a ESP-IDF – flexibilní možnosti vývoje
Technické specifikace
| MCU | ESP32-S3N16R8 | Procesor | 32-bit Xtensa LX7, dvoujedorový |
| Frekvence procesoru | až 240 MHz | Flash | 16 MB |
| PSRAM | 8 MB | Bezdrátová komunikace | 2,4 GHz WiFi, Bluetooth 5 LE |
| Úhlopříčka displeje | 7″ | Typ displeje | IPS LCD |
| Rozlišení | 800 × 480 px | Barvy | 65K barev |
| Pozorovací úhel | 170° | Jas displeje | 345 cd/m² |
| Dotyk | Kapacitný, 5-bodový | Dotykové rozhraní | I2C |
| Rozhraní displeje | RGB | Napájení | 5 V přes USB-C |
| Spotřeba | 5 V / 450 mA | USB konektor | USB Type-C |
| Rozhraní | CAN, RS485, I2C, UART, USB | Úložiště | TF / microSD slot |
| Batériový konektor | PH2.0 pro 3,7 V Li-ion baterii | Nabíjecí proud | 580 mA |
| Vývojové prostředí | Arduino IDE / ESP-IDF | Provozní teplota | 0 až 65 °C |
| Rozměry | 192,96 × 110,76 mm | Verze | S kapacitním dotykem |

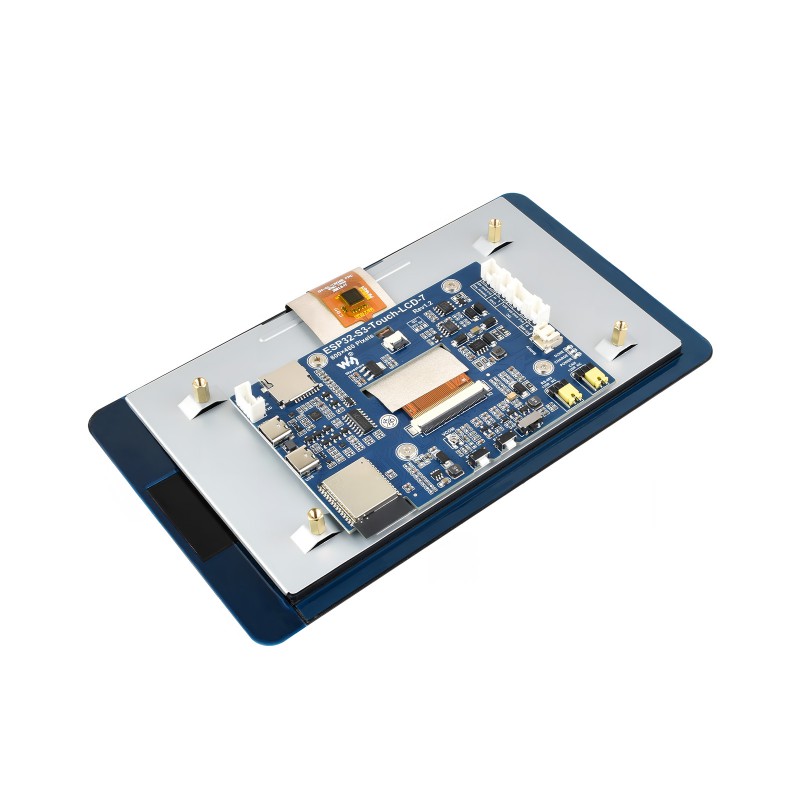

Popis rozhraní a prvků na desce

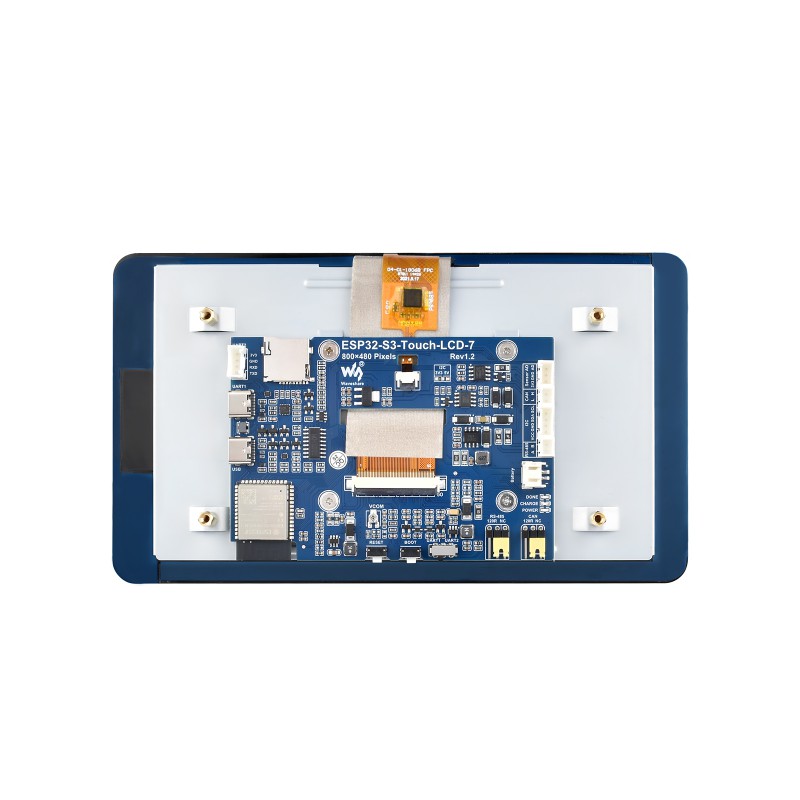

| 1 | ESP32-S3N16R8 mikrokontrolér s WiFi a Bluetooth LE | 12 | Konektor pro 3,7 V Li-ion baterii |
| 2 | Tlačítko BOOT pro vstup do režimu programování | 13 | CAN 120 Ω přepínač / zakončovací odpor pro CAN sběrnici |
| 3 | Konektor pro reproduktor / audio výstup | 14 | RS485 120 Ω přepínač / zakončovací odpor pro RS485 sběrnici |
| 4 | Slot pro TF / microSD kartu | 15 | Přepínač UART1 / UART2 |
| 5 | USB-C konektor | 16 | BOOT tlačítko |
| 6 | USB-C konektor | 17 | RESET tlačítko |
| 7 | UART1 konektor | 18 | Přepínač napájení / volba 3,3 V režimu |
| 8 | Senzorový A/D konektor | 19 | DONE LED indikátor – stav nabíjení baterie |
| 9 | CAN konektor | 20 | CHARGE LED indikátor – nabíjení baterie |
| 10 | I2C konektor | 21 | POWER LED indikátor – napájení desky |
| 11 | RS485 konektor |
Obsah balení
- 1× Waveshare ESP32-S3-Touch-LCD-7
- 2× HY2.0 2P na 2-pinový kábel, 10 cm
- 1× HY2.0 3P na 3-pinový kábel, 10 cm
- 2× HY2.0 4P na 4-pinový kábel, 10 cm
- 1× sada šroubů
Použití
- HMI ovládací panely
- IoT a smart home aplikace
- grafická uživatelská rozhraní s LVGL
- monitorování senzorových údajů
- ovládání zařízení přes CAN nebo RS485
- vývoj projektů s ESP32-S3
- prototypování dotykových aplikací
- automatizace a řídicí systémy
Více informací o zapojení, dokumentaci a používání naleznete na stránce výrobce: Waveshare ESP32-S3-Touch-LCD-7 Wiki
