Popis

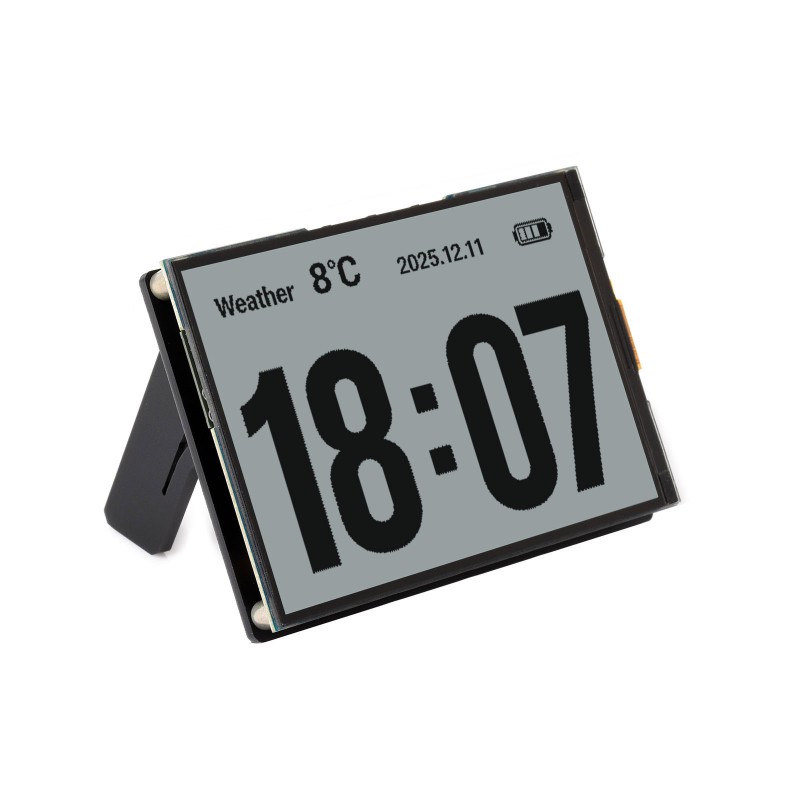

Waveshare ESP32-S3-RLCD-4.2 je vývojová AIoT deska s procesorem ESP32-S3 a integrovaným 4,2″ reflexním LCD displejem. RLCD využívá okolní světlo a nepotřebuje podsvícení, díky čemuž nabízí nízkou spotřebu a čitelnost podobnou e-Paper displejům, ale s rychlejší odezvou.
Deska kombinuje WiFi, Bluetooth, snímač teploty a vlhkosti, RTC, dvojici mikrofonů, audio rozhraní, TF slot a možnost napájení z 18650 baterie. Je vhodná například pro elektronické kalendáře, informační displeje, hlasové AI asistenty a IoT zařízení.
Produkt je dostupný ve variantě s 18650 Li-ion baterií nebo bez baterie. Samotná vývojová deska je v obou variantách stejná.
Hlavní vlastnosti
- reflexní RLCD displej bez potřeby podsvícení
- WiFi a Bluetooth 5 LE komunikace
- dvojice mikrofonů s podporou potlačení ozvěny
- integrovaný snímač teploty a vlhkosti a RTC
- TF / microSD slot pro rozšíření úložiště
Technické specifikace
| Modul | ESP32-S3-WROOM-1-N16R8 |
| Procesor | dual-core Xtensa LX7, až 240 MHz |
| Flash | 16 MB |
| PSRAM | 8 MB |
| Displej | 4,2″ reflexní LCD (RLCD), bez podsvícení |
| Rozlišení | 300 × 400 px |
| Bezdrátová komunikace | 2,4 GHz WiFi, Bluetooth 5 LE |
| Senzor | SHTC3 – teplota a vlhkost |
| RTC | PCF85063 |
| Audio | ES7210, ES8311, 2× mikrofon, konektor pro reproduktor |
| Úložiště | TF / microSD slot |
| Bateriové napájení | držák pro 1× nabíjecí 18650 Li-ion článek; baterie je součástí balení podle zvolené varianty |
| Rozšíření | 2 × 8-pin, rozteč 2,54 mm |
| Rozhraní | USB-C, UART, I2C, GPIO |
| Rozměry | 92,5 × 70,1 mm |
| Vývojové prostředí | Arduino IDE, ESP-IDF |

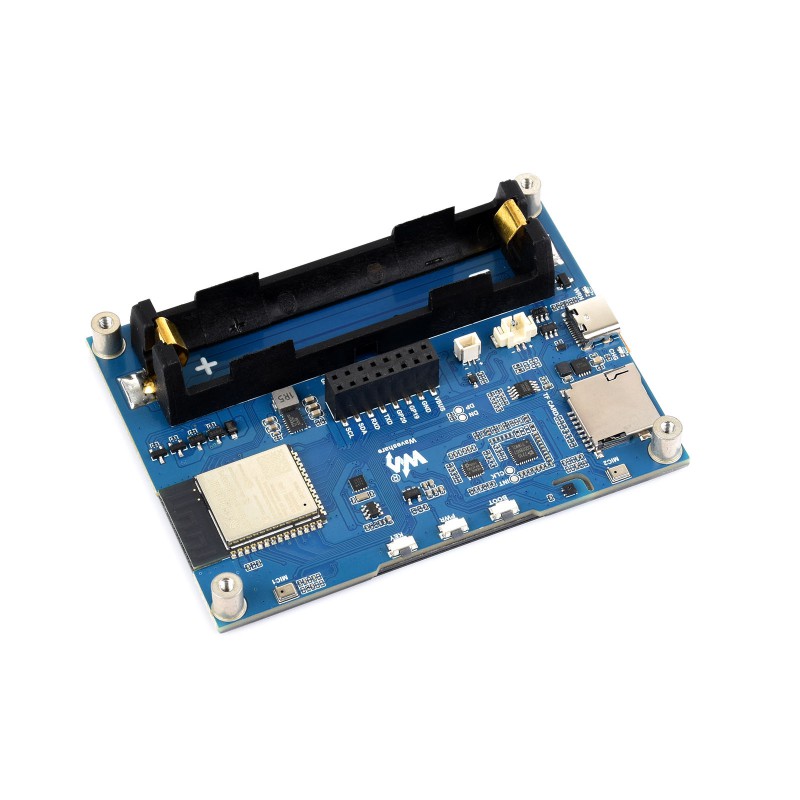

Rozložení desky

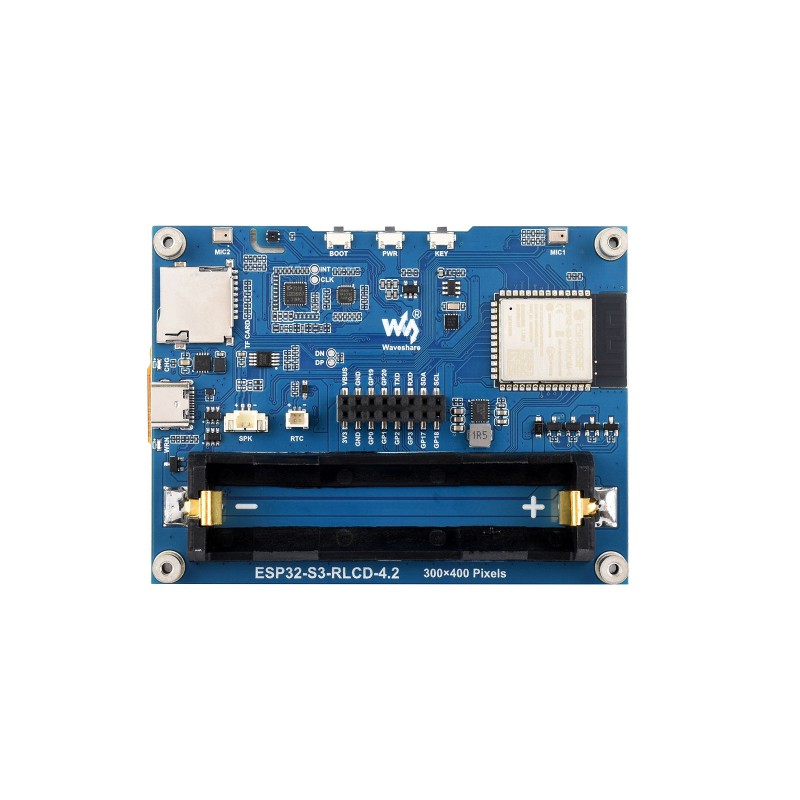

Na obrázku jsou označeny hlavní části desky ESP32-S3-RLCD-4.2:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-S3-WROOM-1-N16R8 – hlavní WiFi / Bluetooth modul | 10 | konektor pro záložní RTC baterii |
| 2 | ES7210 – ADC pro mikrofony a potlačení ozvěny | 11 | 2 × 8-pin rozšiřující konektor, rozteč 2,54 mm |
| 3 | ES8311 – audio kodek | 12 | držák pro 18650 Li-ion baterii |
| 4 | BOOT tlačítko | 13 | 2× integrovaný mikrofon |
| 5 | PWR – tlačítko napájení | 14 | CHG – indikátor nabíjení baterie |
| 6 | KEY – programovatelné uživatelské tlačítko | 15 | WRN – indikátor opačné polarity baterie |
| 7 | SHTC3 – snímač teploty a vlhkosti | 16 | USB-C konektor pro programování a sériový výpis |
| 8 | PCF85063 – RTC obvod reálného času | 17 | TF / microSD slot |
| 9 | MX1.25 2-pin konektor pro reproduktor |
Pinout a rozhraní
Rozložení GPIO, napájecích, USB, UART, I2C, I2S a ADC pinů je znázorněno na obrázku. Obrázek zároveň uvádí GPIO přiřazení displeje, RTC, senzoru SHTC3, TF karty a audio obvodů.
Obsah balení
- 1× ESP32-S3-RLCD-4.2
- 2× akrylový stojan
- 1× 8 Ω / 2 W reproduktor s MX1.25 konektorem
- 1× šroubovák
- 1× nabíjecí 18650 Li-ion baterie 2600 mAh – pouze u varianty „S baterií“

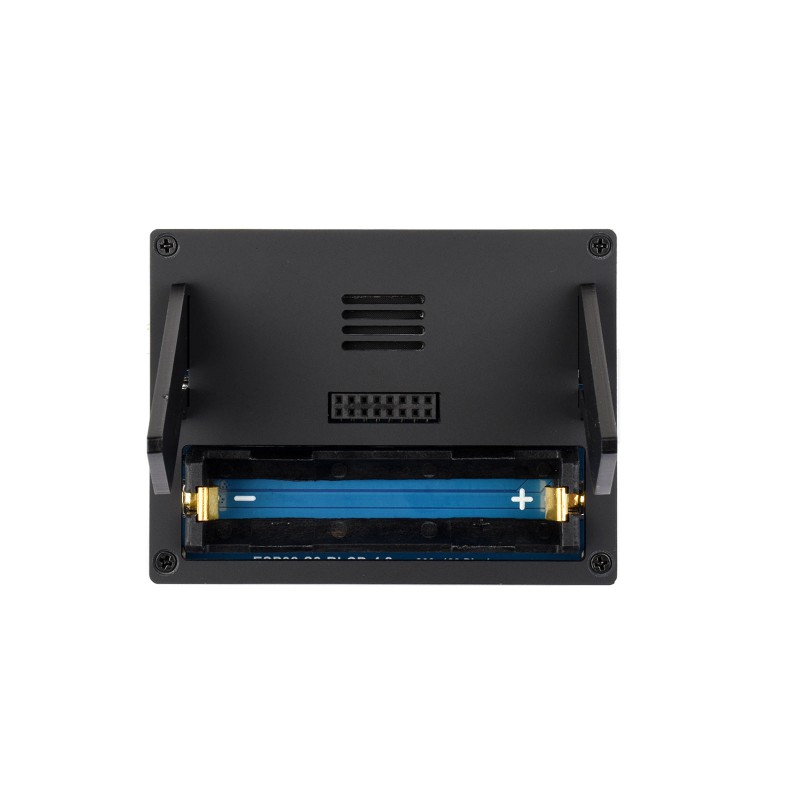

Upozornění
18650 Li-ion baterie je součástí balení pouze u varianty „S baterií“. Varianta „Bez baterie“ se dodává bez 18650 článku. Záložní RTC baterie není součástí balení ani jedné varianty.
Při vkládání nebo vyjímání 18650 baterie a připojování USB-C kabelu nevyvíjejte tlak na displej. Pro variantu bez baterie je možné použít nabíjecí 3,7 V Li-ion článek 18650.
Dokumentace
Návody, příklady, schémata a vývojovou dokumentaci najdete na: Waveshare ESP32-S3-RLCD-4.2 Wiki.
