Waveshare ESP32-S3 ePaper 1,54″ 4barevná vývojová deska

554 Kč – 587 Kč

ESP32-S3 deska s 1,54″ 4barevným e-Paper, WiFi, Bluetooth, RTC a senzory

Vyčistit

Prosím, vyberte variantu produktu výše.

Skladem více typů

Přidat mezi oblíbené
Více informací
Katalogové číslo: - Kategorie: , , Štítek:

Popis

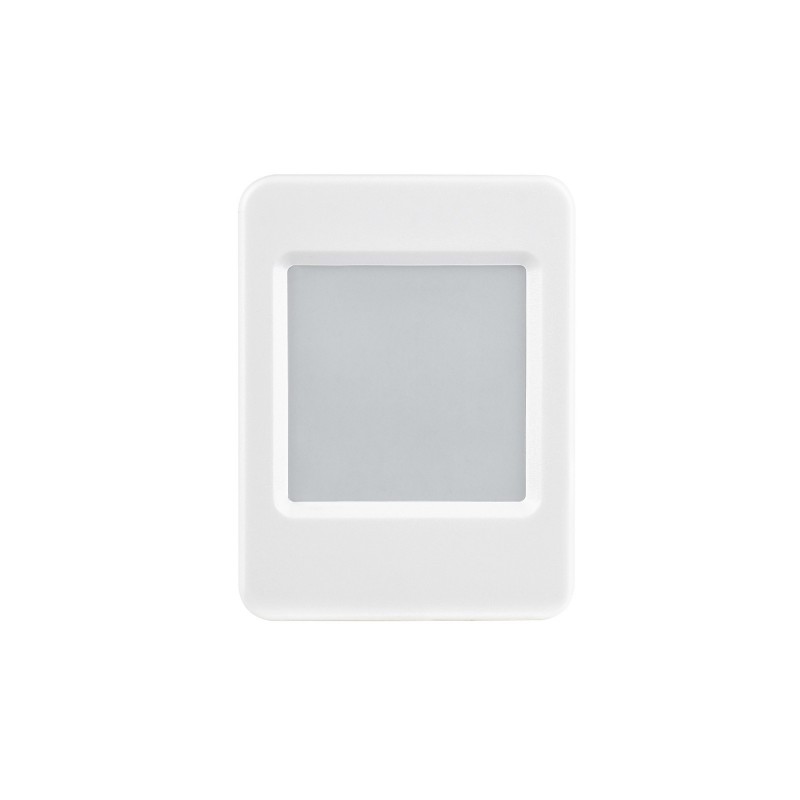

Waveshare ESP32-S3-ePaper-1.54G-EN je kompaktní AIoT vývojová deska s procesorem ESP32-S3 a integrovaným 1,54″ 4barevným e-Paper displejem. Elektronický papír zobrazuje červenou, žlutou, černou a bílou barvu a díky nízké spotřebě je vhodný pro elektronické štítky, informační displeje, IoT zařízení a přenosné projekty.

Deska nabízí WiFi a Bluetooth 5 LE, RTC, snímač teploty a vlhkosti, TF / microSD slot a audio rozhraní s mikrofonem a reproduktorem. K dispozici jsou také USB, UART, I2C a GPIO rozhraní pro připojení dalších modulů.

Hlavní vlastnosti

  • 4barevný e-Paper vhodný pro úsporné informační a IoT aplikace
  • Bezdrátová komunikace WiFi a Bluetooth 5 LE
  • Integrovaný RTC a snímač teploty a vlhkosti
  • Mikrofon, audio kodek a reproduktor
  • TF / microSD slot pro ukládání dat a obrázků
  • Konektor pro Li-ion baterii s nabíjecím obvodem
  • Rozšiřující 2 × 6pinový konektor pro další periferie
  • Podpora Arduino IDE a ESP-IDF

Technické specifikace

Procesor ESP32-S3-PICO-1-N8R8, dual-core Xtensa LX7, až 240 MHz
SRAM 512 KB
Flash 8 MB
PSRAM 8 MB
Displej 1,54″ e-Paper
Rozlišení 200 × 200 px
Barvy displeje Červená, žlutá, černá, bílá
Rozhraní displeje SPI
Plné obnovení cca 20 s
Rychlé obnovení cca 15 s
Bezdrátová komunikace 2,4 GHz WiFi, Bluetooth 5 LE
Senzor SHTC3 – teplota a vlhkost
RTC PCF85063
Audio ES8311, mikrofon, reproduktor
Úložiště TF / microSD slot
Bateriové napájení Konektor pro jednočlánkovou 3,7 V Li-ion baterii s integrovaným nabíjením; baterie je součástí balení dle zvoleného variantu
Rozhraní USB-C, UART, I2C, GPIO

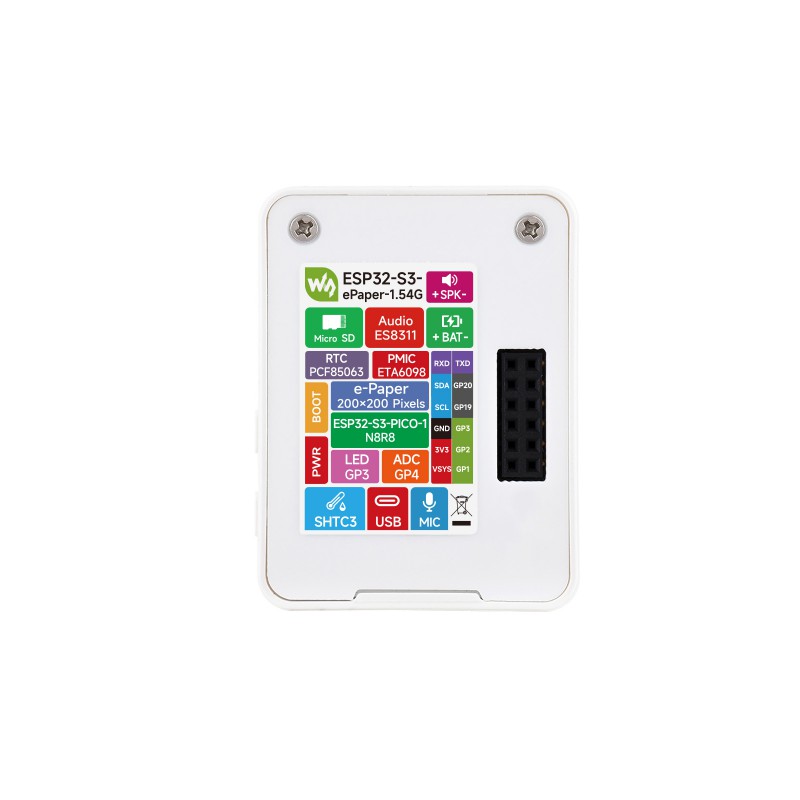

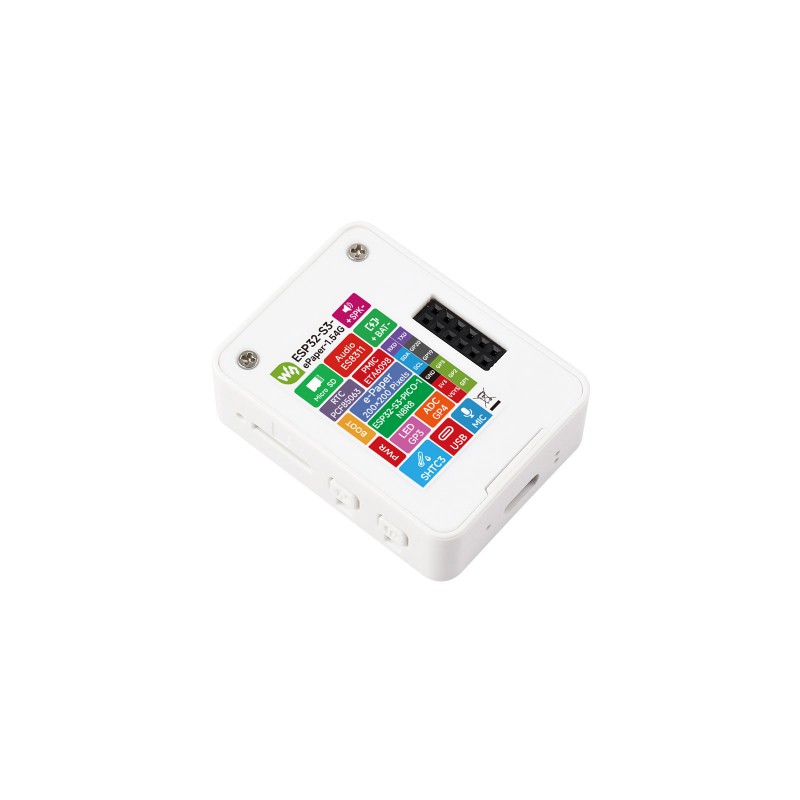

Rozšíření 2 × 6pinový, rozteč 2,54 mm
Vývojové prostředí Arduino IDE, ESP-IDF

Rozložení desky

Na obrázku jsou označeny hlavní části desky ESP32-S3-ePaper-1.54G:

Číslo Popis Číslo Popis
1 ESP32-S3-PICO-1-N8R8 – hlavní WiFi / Bluetooth SoC 8 SHTC3 – snímač teploty a vlhkosti
2 TF / microSD slot 9 Konektor pro externí reproduktor
3 ES8311 – audio kodek 10 Konektor pro Li-ion baterii
4 Tlačítko BOOT 11 Integrovaná WiFi / Bluetooth anténa
5 PWR – programovatelné tlačítko napájení 12 PCF85063 – RTC obvod reálného času, na zadní straně
6 USB-C konektor pro programování a sériový výpis 13 2 × 6pinový rozšiřující konektor, rozteč 2,54 mm
7 Integrovaný mikrofon 14 Integrovaný reproduktor

Upozornění

3,7 V lithiová baterie je součástí balení pouze u varianty „S baterií“. Varianta „Bez baterie“ se dodává bez baterie. Deska má v obou případech konektor a integrovaný obvod pro nabíjení a vybíjení kompatibilní jednočlánkové Li-ion baterie.

Dokumentace

Návody, příklady, schéma a technickou dokumentaci naleznete na: Waveshare ESP32-S3-ePaper-1.54G Wiki.

Další informace

Hmotnost 40 g
Varianta

Bez baterie, S batériou

Časté dotazy

Jaký je rozdíl mezi variantou s baterií a bez baterie?

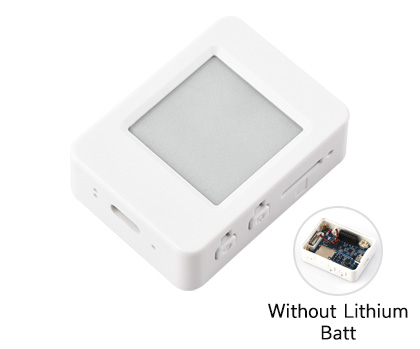

Samotná vývojová deska je v obou variantách stejná. Varianta „S baterií“ obsahuje navíc 3,7 V Li-ion baterii, zatímco varianta „Bez baterie“ se dodává bez baterie.

Lze baterii nabíjet přímo přes USB-C?

Ano. Deska obsahuje integrovaný obvod pro správu baterie a umožňuje nabíjení připojené jednočlánkové 3,7 V Li-ion baterie.

Mohu desku používat i bez baterie?

Ano. Desku je možné napájet přímo přes USB-C, takže baterie není potřeba při stacionárním použití.

Zůstane obraz na e-Paper displeji i po odpojení napájení?

Ano. E-Paper dokáže udržet poslední zobrazený obraz i bez trvalého napájení. Energie je potřeba zejména při změně zobrazovaného obsahu.

Jaké barvy dokáže displej zobrazit?

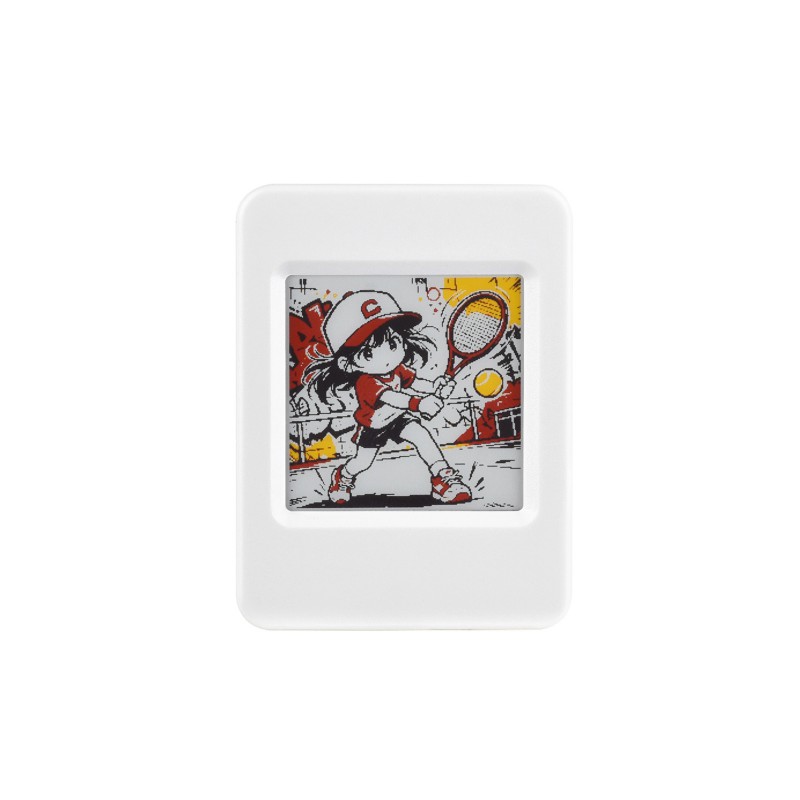

1,54″ e-Paper displej zobrazuje černou, bílou, červenou a žlutou barvu.

Je displej dotykový?

Ne. Integrovaný e-Paper displej nemá dotykovou vrstvu. Ovládání je možné řešit pomocí tlačítek nebo vlastních periferií připojených k desce.

Má e-Paper displej podsvícení?

Ne. E-Paper využívá okolní světlo podobně jako klasický papír, takže nepotřebuje podsvícení a je dobře čitelný i v jasném prostředí.

Je displej vhodný na video nebo animace?

Ne. Barevný e-Paper má pomalejší obnovování obrazu a je určen zejména na statické nebo pomalu se měnící informace, například elektronické štítky, údaje ze senzorů, kalendáře nebo informační obrazovky.

Proč displej při obnovení bliká?

Blikání nebo vícenásobné překreslení během aktualizace je běžnou vlastností e-Paper technologie a nejde o poruchu displeje.

Lze na microSD kartu ukládat vlastní obsah?

Ano. Integrovaný TF / microSD slot je možné využít například pro ukládání obrázků, konfigurace, zvukových souborů nebo dalších dat používaných vlastní aplikací.

Má deska zabudovaný senzor teploty a vlhkosti?

Ano. Integrovaný SHTC3 umožňuje měřit teplotu a relativní vlhkost okolního prostředí.

Má deska hodiny reálného času?

Ano. Deska obsahuje RTC obvod PCF85063, který je možné využít například v kalendářích, časovačích nebo aplikacích se zobrazováním času.

Podporuje deska přehrávání a záznam zvuku?

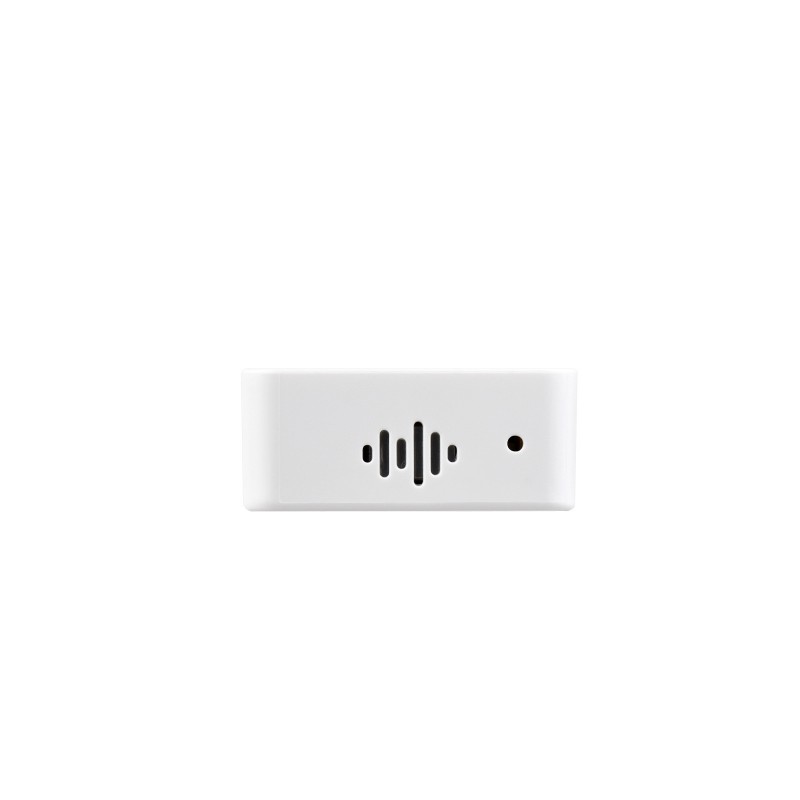

Ano. Deska obsahuje mikrofon, audio kodek ES8311 a reproduktor, takže ji lze využít i pro hlasové nebo multimediální aplikace.

Lze desku programovat přes Arduino IDE?

Ano. ESP32-S3-ePaper-1.54G podporuje vývoj v Arduino IDE i ESP-IDF.

Mohu k desce připojit další senzory nebo moduly?

Ano. K dispozici jsou GPIO, I2C, UART a další rozhraní, přes která je možné připojit kompatibilní senzory, moduly a další periferie.

Je deska vhodná na IoT nebo AI projekty?

Ano. Díky ESP32-S3, WiFi, Bluetooth, mikrofonu, reproduktoru, senzorům a e-Paper displeji je vhodná na IoT zařízení, informační displeje, hlasové aplikace a experimentální AI projekty.

Kde najdu ukázkové programy a návod?

Návody pro Arduino IDE a ESP-IDF, ukázkové programy, schéma a další technické informace naleznete na Waveshare Wiki – ESP32-S3-ePaper-1.54G.
