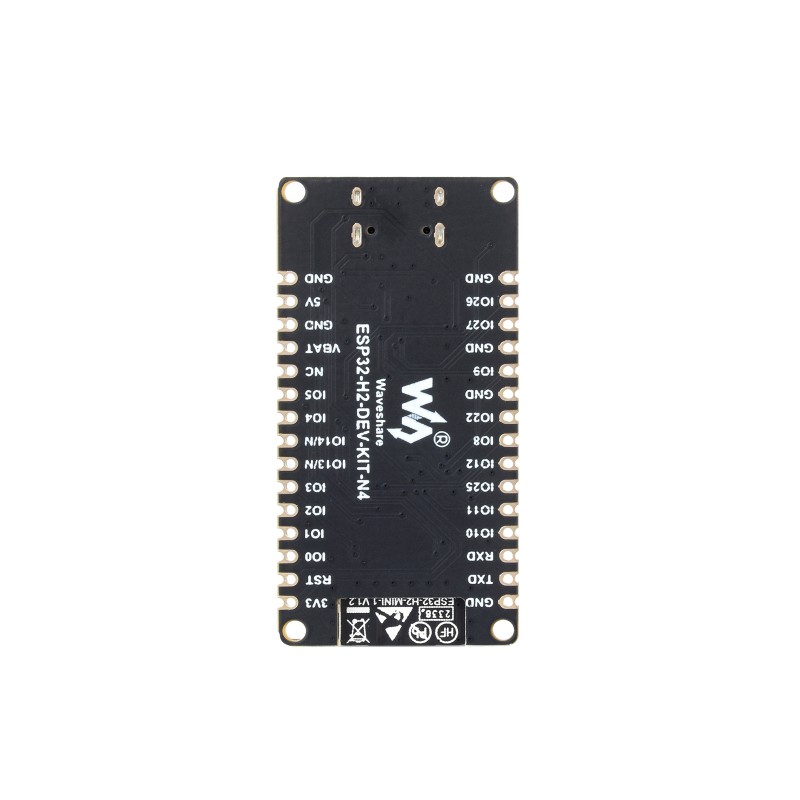

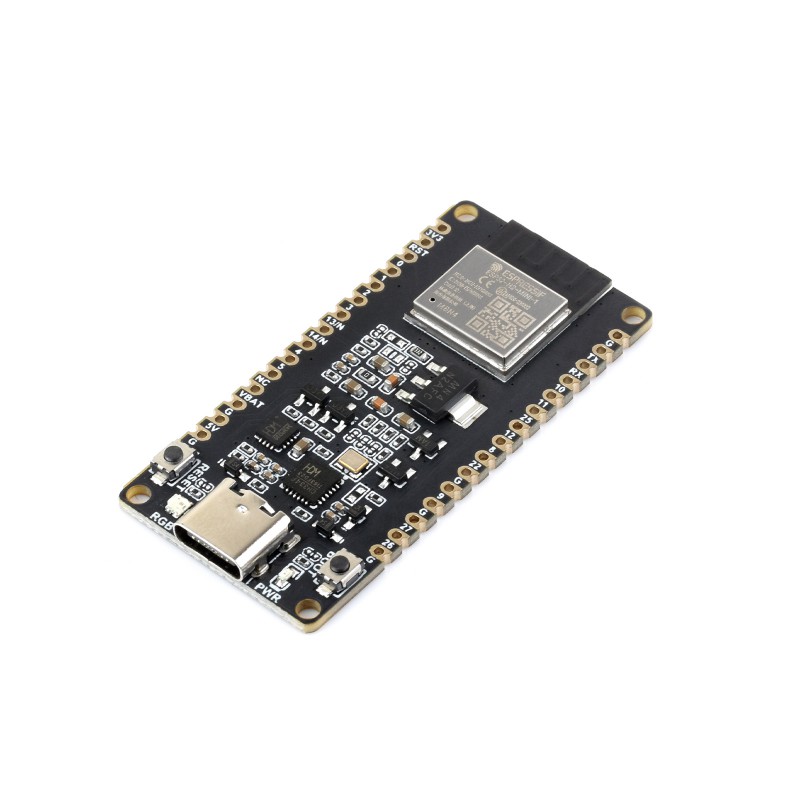

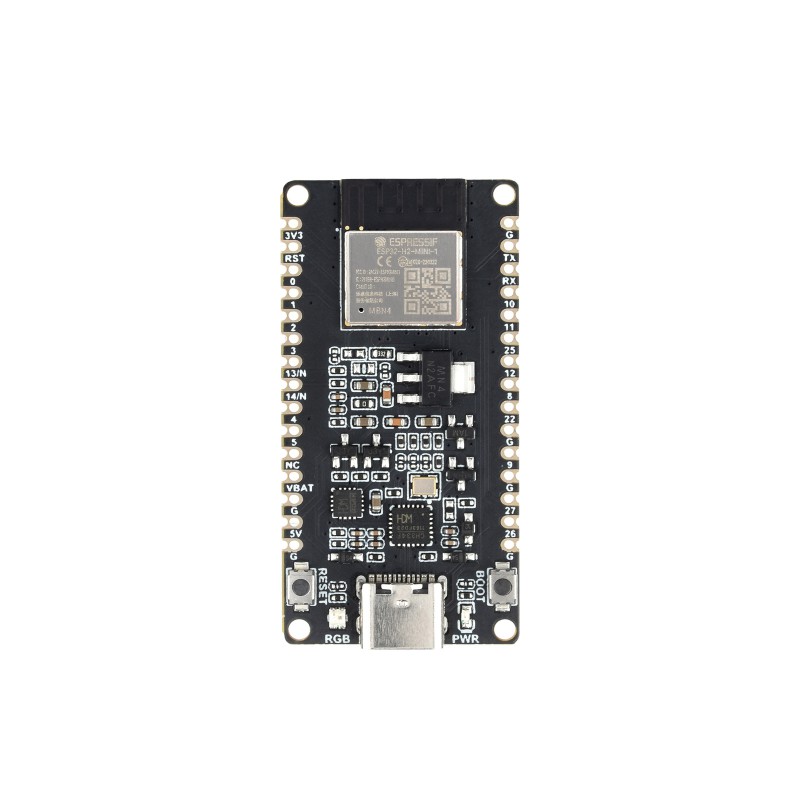

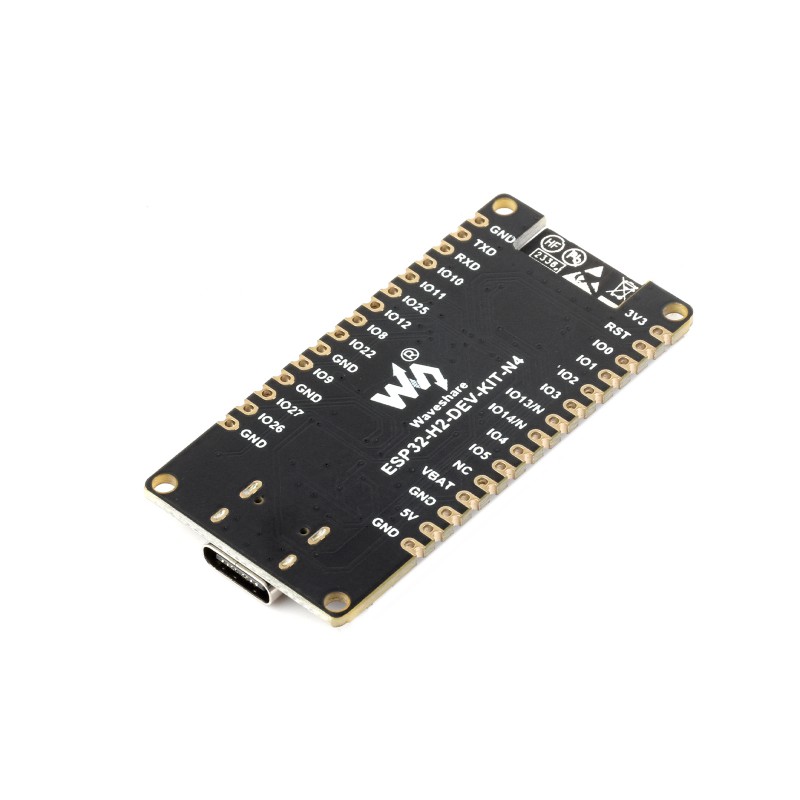

Waveshare ESP32-H2-DEV-KIT-N4-M vývojová deska

194 Kč – 203 Kč

Vývojová deska s ESP32-H2-MINI-1-N4, USB-C, 4 MB Flash, Bluetooth LE, Zigbee a Thread komunikací.

Vyčistit

Prosím, vyberte variantu produktu výše.

Skladem více typů

Katalogové číslo: - Kategorie: Štítek:

Popis

Waveshare ESP32-H2-DEV-KIT-N4 je kompaktní vývojová deska založená na modulu ESP32-H2-MINI-1-N4. Je určena pro vývoj IoT zařízení s nízkoenergetickou bezdrátovou komunikací Bluetooth LE, Zigbee a Thread.

Deska využívá 32bitový jednojádrový RISC-V procesor s frekvencí až 96 MHz a obsahuje 4 MB Flash paměti. Díky USB-C konektoru, integrovaným převodníkům a vyvedeným rozhraním je vhodná pro prototypování, chytré domácnosti, senzory a bezdrátové řídicí systémy.

Produkt je dostupný ve dvou variantách – s připájenými pinovými lištami nebo bez připájených lišt. Elektronické parametry desky jsou v obou případech stejné.

Hlavní vlastnosti

  • Vhodná pro vývoj nízkoenergetických IoT zařízení a inteligentních domácích systémů
  • Jednoduché programování, ladění a sériová komunikace přes jediný USB-C konektor
  • Vyvedené piny pro připojení externích senzorů, modulů a dalších periferií
  • Na výběr verze s připájenými piny nebo s volnými pinovými lištami pro vlastní montáž

Technické parametry

Hlavní modul ESP32-H2-MINI-1-N4
Procesor 32bitový RISC-V, 1 jádro, až 96 MHz
SRAM 320 KB
ROM 128 KB
LP paměť 4 KB
Flash paměť 4 MB
Bezdrátová komunikace Bluetooth 5 LE, IEEE 802.15.4
Podporované protokoly Bluetooth Mesh, Zigbee 3.0, Thread
WiFi Ne
USB konektor USB-C
USB / UART čipy CH343 (USB-UART), CH334 (USB hub)
Periferní rozhraní GPIO, SPI, UART, I2C, I2S, PWM, ADC
Pinout Kompatibilní s ESP32-H2-DevKitM-1
Vývojové prostředí ESP-IDF, Arduino IDE

Dostupné varianty

Varianta Pinové lišty
Bez připájených pinů 2× 20pinová lišta, dodávaná samostatně
S připájenými piny Pinové lišty osazené a připájené k desce

Varianta bez připájených pinů umožňuje vlastní montáž pinových lišt podle potřeby projektu. Lišty jsou součástí balení, ale nejsou připájené k desce.

Varianta s připájenými piny má pinové lišty osazené již od výrobce, takže je připravena k použití v kontaktním poli (breadboardu) nebo s kompatibilními propojovacími vodiči.

Použití

  • Vývoj IoT zařízení s Bluetooth LE, Zigbee a Thread
  • Inteligentní domácí senzory a ovladače
  • Bezdrátové automatizační a řídicí systémy
  • Prototypování a testování komunikace IEEE 802.15.4
  • Výuka programování mikrokontrolérů
  • Vývoj vlastních zařízení pomocí ESP-IDF nebo Arduino IDE

Upozornění: ESP32-H2 nepodporuje WiFi komunikaci. Je určen především pro Bluetooth LE, Zigbee a Thread aplikace. U projektů vyžadujících WiFi je nutné zvolit jiný kompatibilní mikrokontrolér.

Obsah balení

Varianta bez připájených pinů:

  • 1× vývojová deska ESP32-H2-DEV-KIT-N4
  • 2× 20pinová lišta (nepřipájená)

Varianta s připájenými piny:

  • 1× vývojová deska ESP32-H2-DEV-KIT-N4-M s osazenými pinovými lištami

Dokumentace

Podrobné informace o zapojení, rozložení pinů, schématech a programování naleznete na Wiki.

Další informace

Hmotnost 10 g
Připájené piny

Ano, Ne

Časté dotazy

Jsou pinové lišty součástí balení i u verze bez připájených pinů?

Ano, verze bez osazených pinů obsahuje dvě 20pinové lišty, které se dodávají samostatně a je potřeba je připájet k desce.

Je možné desku používat i bez připájených pinů?

Ano, desku lze napájet a programovat přes USB-C i bez osazených pinových lišt. Pro snadné připojení externích modulů přes kontaktní pole nebo propojovací vodiče je však vhodné lišty připájet.

Podporuje ESP32-H2 WiFi?

Ne, ESP32-H2 nepodporuje WiFi. Je určen pro nízkoenergetickou komunikaci Bluetooth LE a IEEE 802.15.4, včetně protokolů Zigbee a Thread.

Je deska vhodná pro vývoj Zigbee a Thread zařízení?

Ano, ESP32-H2 podporuje komunikaci IEEE 802.15.4, která se využívá u protokolů Zigbee a Thread. Pro konkrétní aplikaci je potřebný vhodný firmware a softwarová konfigurace.

Je možné desku programovat přes Arduino IDE?

Ano, deska podporuje vývoj v prostředí Arduino IDE i ESP-IDF. Výrobce poskytuje dokumentaci a příklady pro programování periferií a bezdrátové komunikace.

K čemu slouží čipy CH343 a CH334?

CH343 zajišťuje USB-UART komunikaci a CH334 slouží jako USB rozbočovač. Díky tomu lze přes jediný USB-C konektor využívat příslušné USB a UART funkce desky.

Je deska kompatibilní s ESP32-H2-DevKitM-1?

Ano, podle výrobce má kompatibilní rozložení pinů, což usnadňuje používání stejných periferií a zapojení. Před použitím konkrétního příslušenství je však vhodné ověřit jeho elektrickou a mechanickou kompatibilitu.
