Popis
Waveshare ESP32-C6-Touch-LCD-2.8-EN je vývojová deska založená na modulu ESP32-C6-WROOM-1 s integrovaným 2,8″ kapacitním dotykovým LCD displejem. Kombinuje bezdrátovou komunikaci, senzory, audio rozhraní a TF slot, díky čemuž je vhodná pro vývoj IoT zařízení, HMI rozhraní, chytrých ovladačů a interaktivních aplikací.
ESP32-C6 podporuje WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread. Deska je vybavena také 6osým IMU senzorem, snímačem teploty a vlhkosti, RTC, mikrofonem a reproduktorem.
Hlavní vlastnosti
- 2,8″ kapacitní dotykový LCD vhodný pro grafická uživatelská rozhraní
- bezdrátová komunikace WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread
- integrované senzory pohybu, teploty a vlhkosti
- RTC pro práci s reálným časem
- mikrofon a reproduktor pro hlasové a audio aplikace
- TF slot pro rozšíření úložiště
- konektor pro externí 3,7 V Li-ion baterii s podporou nabíjení
- podpora Arduino IDE a ESP-IDF
Technické specifikace
| Modul | ESP32-C6-WROOM-1 |
| Procesor | 32bitový RISC-V, 1 jádro, až 160 MHz |
| Flash paměť | 16 MB |
| Displej | 2,8″ LCD, kapacitní dotyk |
| Rozlišení | 240 × 320 px |
| Barvy | 262K |
| Bezdrátová komunikace | 2,4 GHz WiFi 6, Bluetooth 5, IEEE 802.15.4, Zigbee 3.0, Thread |
| IMU | QMI8658, 6osý senzor |
| Teplota a vlhkost | SHTC3 |
| RTC | PCF85063A |
| Audio | ES8311 kodek, NS4150B zesilovač, mikrofon a reproduktor |
| Úložiště | TF / microSD slot |
| Rozhraní | UART, I2C, GPIO, USB |
| USB | USB-C pro napájení, programování a debugování |
| Baterie | konektor MX1.25 pro 3,7 V Li-ion baterii, integrované nabíjení |
| Vývojové prostředí | Arduino IDE, ESP-IDF |

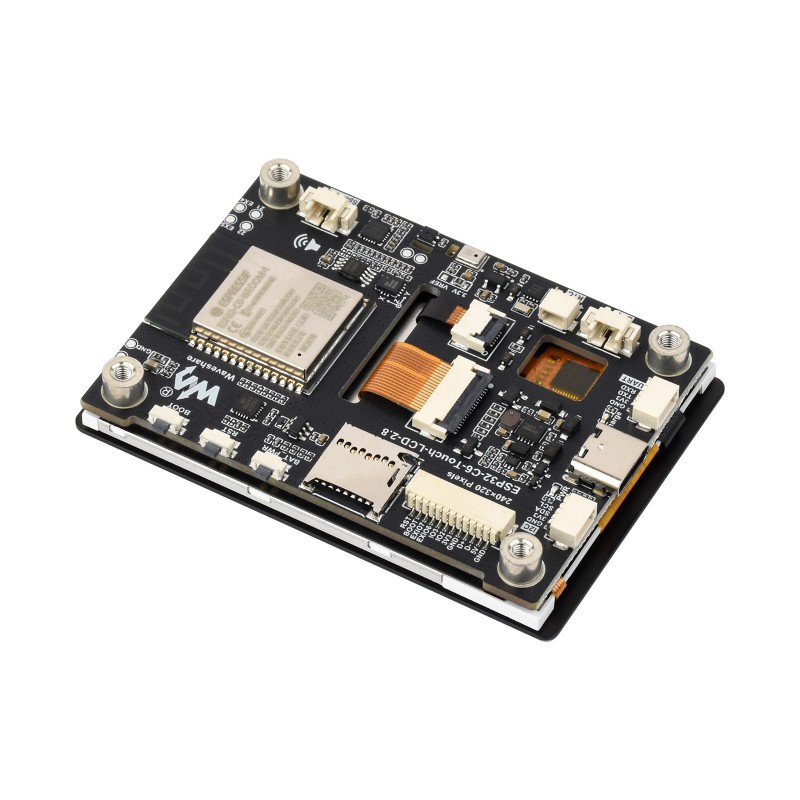

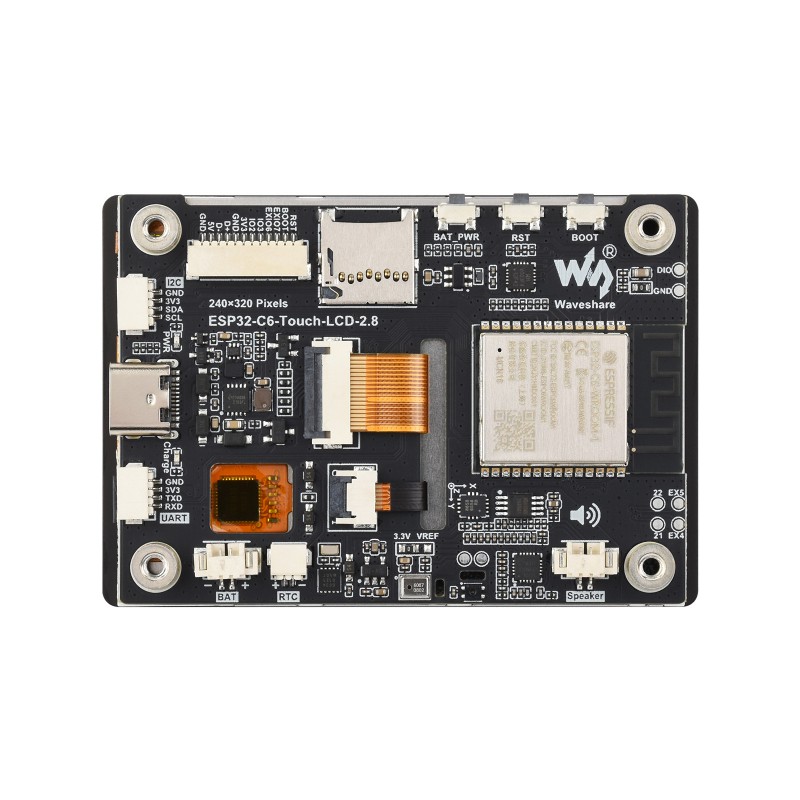

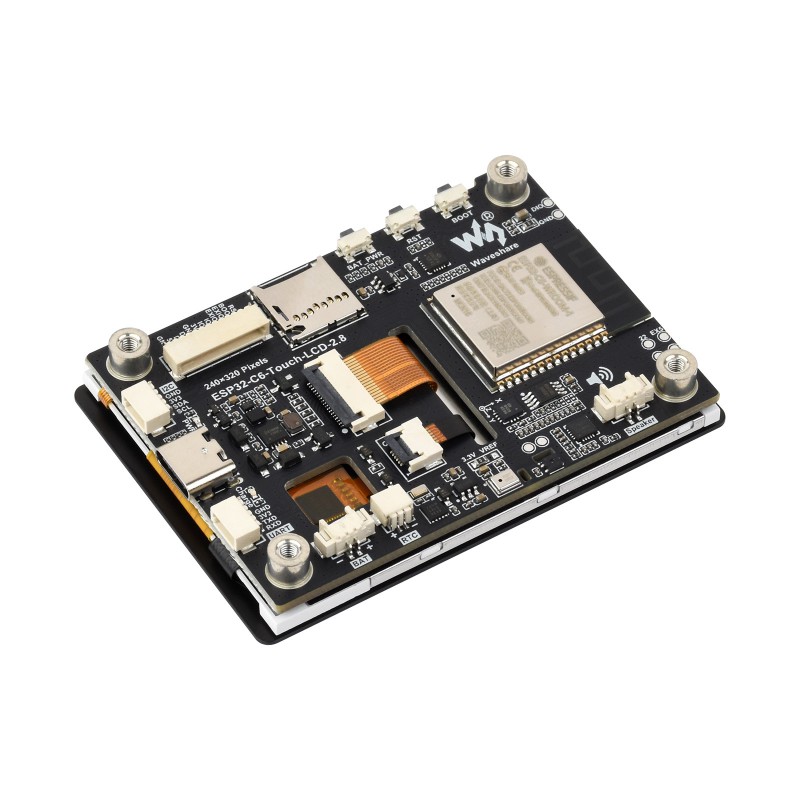

Rozložení desky
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-C6-WROOM-1 – hlavní WiFi / Bluetooth / Zigbee / Thread modul | 13 | LED indikátor nabíjení |
| 2 | rozšiřující I/O piny | 14 | USB-C konektor pro napájení, programování a ladění |
| 3 | konektor pro reproduktor | 15 | obvod řízení nabíjení baterie |
| 4 | ES8311 – audio kodek | 16 | I2C konektor |
| 5 | NS4150B – audio zesilovač | 17 | 12pinový rozšiřující konektor |
| 6 | SHTC3 – snímač teploty a vlhkosti | 18 | TF / microSD slot |
| 7 | QMI8658 – 6osý IMU senzor | 19 | obvod řízení napájení |
| 8 | integrovaný mikrofon | 20 | BAT PWR – tlačítko napájení z baterie |
| 9 | PCF85063 – RTC obvod reálného času | 21 | CH32V003 – I/O expander |
| 10 | konektor pro RTC baterii | 22 | RESET tlačítko |
| 11 | konektor pro 3,7 V Li-ion baterii | 23 | BOOT tlačítko |
| 12 | UART konektor | 24 | konektor LCD displeje |
Pinout rozhraní
Použití
Deska je vhodná pro tvorbu dotykových ovládacích panelů, IoT a smart home zařízení, senzorových systémů, interaktivních aplikací nebo projektů využívajících hlasové a audio funkce.
Dokumentace
Schémata, příklady, návody a vývojovou dokumentaci naleznete na: Waveshare ESP32-C6-Touch-LCD-2.8 Wiki.
