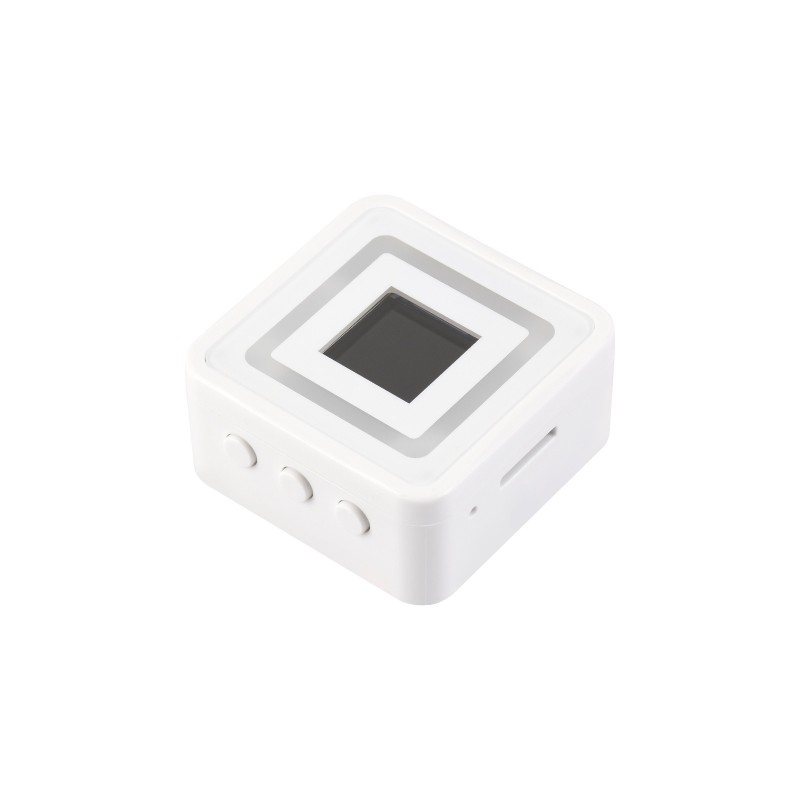

Waveshare ESP32-C6-LCD-0.85 vývojová deska s 0,85″ LCD, WiFi 6, Bluetooth 5

442 Kč (bez DPH 365 Kč )

Kompaktní ESP32-C6 deska s LCD, audiem a 1000 mAh baterií

2 skladem

Skladem 2 ks

Přidat mezi oblíbené
Katalogové číslo: 33966 Kategorie: , Štítek:

Popis

Waveshare ESP32-C6-LCD-0.85 je kompaktní vývojová deska založená na mikrokontroléru ESP32-C6 s 32bitovým RISC-V procesorem. Nabízí 2,4 GHz WiFi 6, Bluetooth 5 LE a IEEE 802.15.4 s podporou technologií Zigbee 3.0 a Thread.

Deska je vybavena 0,85″ barevným IPS LCD displejem s rozlišením 128 × 128 px, osmi programovatelnými RGB LED, slotem na microSD kartu, dvojicí mikrofonů a audio obvody. Díky tomu je vhodná pro multimediální projekty, hlasové ovládání, IoT aplikace, zobrazování dat nebo experimentování s online AI službami.

Hlavní vlastnosti

  • ESP32-C6 s 32bitovým RISC-V procesorem až 160 MHz
  • 2,4 GHz WiFi 6, Bluetooth 5 LE, Zigbee 3.0 a Thread
  • 0,85″ barevný IPS LCD displej s rozlišením 128 × 128 px
  • 8 programovatelných RGB LED pro světelné efekty
  • dvojice mikrofonů a audio kodek pro hlasové a multimediální aplikace
  • I²C a UART kontaktní plošky pro připojení dalších zařízení
  • podpora Arduino IDE a ESP-IDF

Technické specifikace

Mikrokontrolér ESP32-C6FH8
Procesor 32bit RISC-V, jednojádrový, až 160 MHz
SRAM 512 KB
ROM 320 KB
Flash 8 MB
WiFi 2,4 GHz WiFi 6
Bluetooth Bluetooth 5 LE
Další bezdrátová komunikace IEEE 802.15.4, Zigbee 3.0, Thread

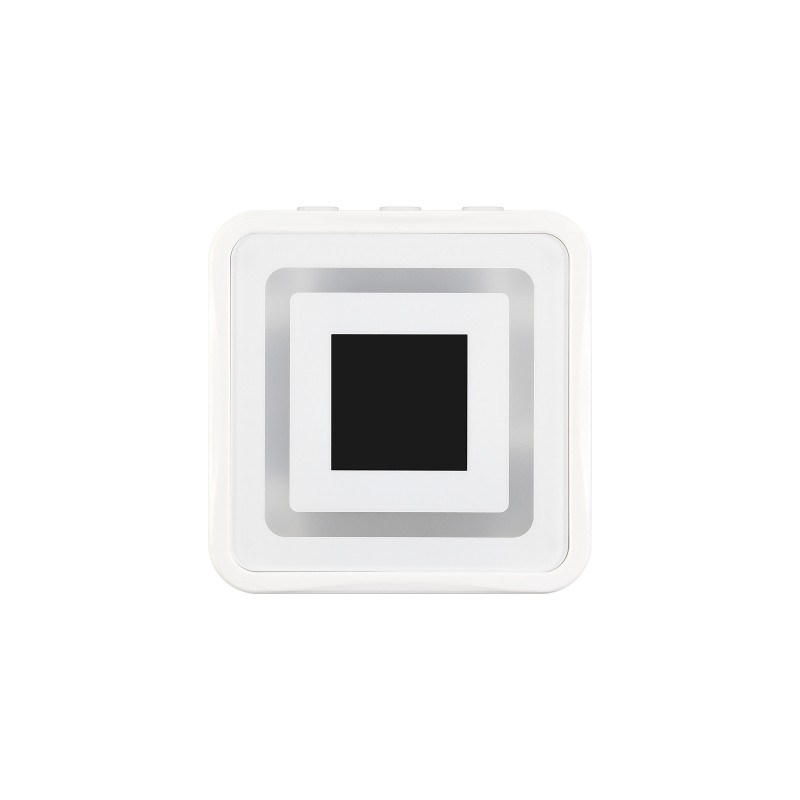

Displej 0,85″ IPS LCD
Rozlišení 128 × 128 px
Počet barev 65 000
Řadič displeje ST7735
Rozhraní displeje 4vodičové SPI
Aktivní plocha displeje 15,21 × 15,21 mm
RGB LED 8× programovatelná RGB LED
Audio ES8311, ES7210, NS4150
Mikrofony 2× integrovaný mikrofon
Úložiště microSD / TF karta
Rozhraní I²C, UART, USB
USB USB Type-C
Baterie 3,7 V / 1000 mAh Li-ion, součást balení

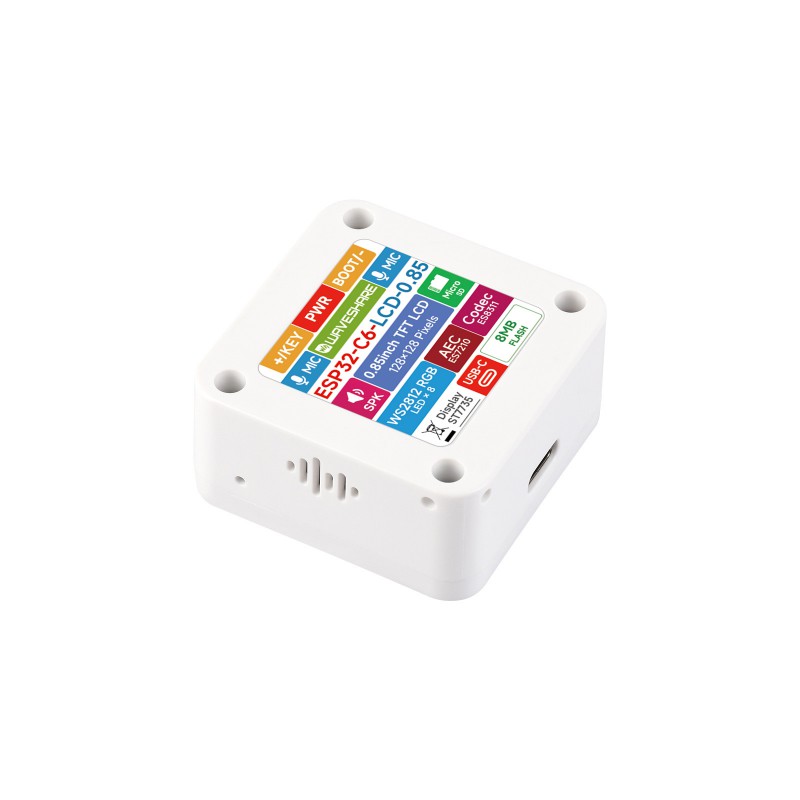

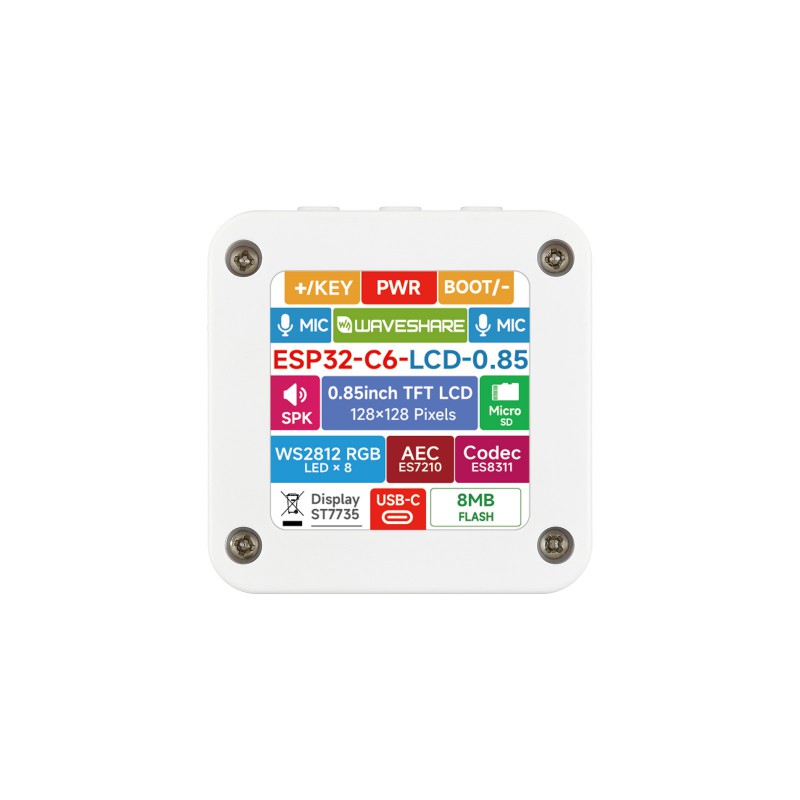

Části a funkce desky

  1. ESP32-C6FH8 – hlavní mikrokontrolér s jednojádrovým RISC-V procesorem až 160 MHz
  2. NS4150 – audio výkonový zesilovač
  3. ES8311 – audio kodek
  4. Řízení baterie – obvod pro nabíjení a vybíjení lithiové baterie
  5. ES7210 – ADC obvod používaný například pro zpracování signálu mikrofonů a potlačení ozvěny
  6. PLUS – programovatelné uživatelské tlačítko
  7. PWR – zapnutí a vypnutí zařízení, možnost vlastního využití
  8. BOOT – tlačítko používané při spuštění, programování a ladění
  9. Dvojice mikrofonů – pro záznam zvuku a hlasové aplikace
  10. TF / microSD slot – pro rozšíření úložiště
  11. Integrovaná anténa – pro bezdrátovou komunikaci
  12. MX1.25 2pin konektor baterie – pro 3,7 V lithiovou baterii, podporuje nabíjení a vybíjení
  13. USB Type-C – programování ESP32-C6 a výpis sériových logů
  14. Konektor reproduktoru – pro připojení externího reproduktoru

Možnosti použití

Deska je vhodná pro IoT zařízení, malé informační displeje, hlasové asistenty, AI experimenty, přehrávání zvuku, světelné efekty, přenosná zařízení a multimediální projekty. Díky podpoře WiFi 6, Bluetooth 5 LE, Zigbee a Thread ji lze využít i při vývoji zařízení pro inteligentní domácnost.

Obsah balení

  • 1× Waveshare ESP32-C6-LCD-0.85
  • 1× 3,7 V / 1000 mAh lithiová baterie
  • 1× izolační PC fólie

Návody pro Arduino IDE a ESP-IDF, ukázkové programy, postup programování, AI aplikace a další technické informace naleznete na Wiki – ESP32-C6-LCD-0.85.

Další informace

Hmotnost 45 g

Časté dotazy

Je displej dotykový?

Ne. Integrovaný 0,85″ IPS LCD displej není dotykový. Ovládání je možné realizovat pomocí tlačítek nebo vlastního programu.

Je baterie součástí balení?

Ano. Tato verze produktu, SKU 33966, se dodává s 3,7 V / 1000 mAh lithiovou baterií.

Dá se baterie nabíjet přímo přes USB-C?

Ano. Deska obsahuje obvod pro správu baterie a podporuje nabíjení i vybíjení připojené 3,7 V lithiové baterie.

Mohu zařízení používat i bez baterie?

Ano. Desku je možné napájet přímo přes USB Type-C, takže baterie není nutná při stacionárním použití.

Podporuje deska Zigbee a Thread?

Ano. ESP32-C6 podporuje bezdrátový standard IEEE 802.15.4, který umožňuje vytvářet aplikace využívající Zigbee 3.0 a Thread. Konkrétní funkce je nutné implementovat v použitém firmwaru.

Podporuje ESP32-C6-LCD-0.85 WiFi 5 GHz?

Ne. Deska podporuje 2,4 GHz WiFi 6. Nepodporuje WiFi v pásmu 5 GHz.

Je reproduktor součástí desky?

Deska má konektor pro externí reproduktor a integrovaný audio zesilovač. Reproduktor se připojuje k samostatnému konektoru SPK.

K čemu slouží dva mikrofony?

Dvojice integrovaných mikrofonů umožňuje záznam hlasu a využití v hlasových, multimediálních nebo AI aplikacích. Audio obvod ES7210 podporuje i zpracování signálu pro potlačení ozvěny.

Dá se na microSD kartu ukládat zvuk nebo obrázky?

Ano. Slot na microSD / TF kartu je možné využít pro ukládání dat, například obrázků, zvukových souborů nebo údajů vytvořených vlastní aplikací.

Dá se na displeji zobrazovat vlastní grafika?

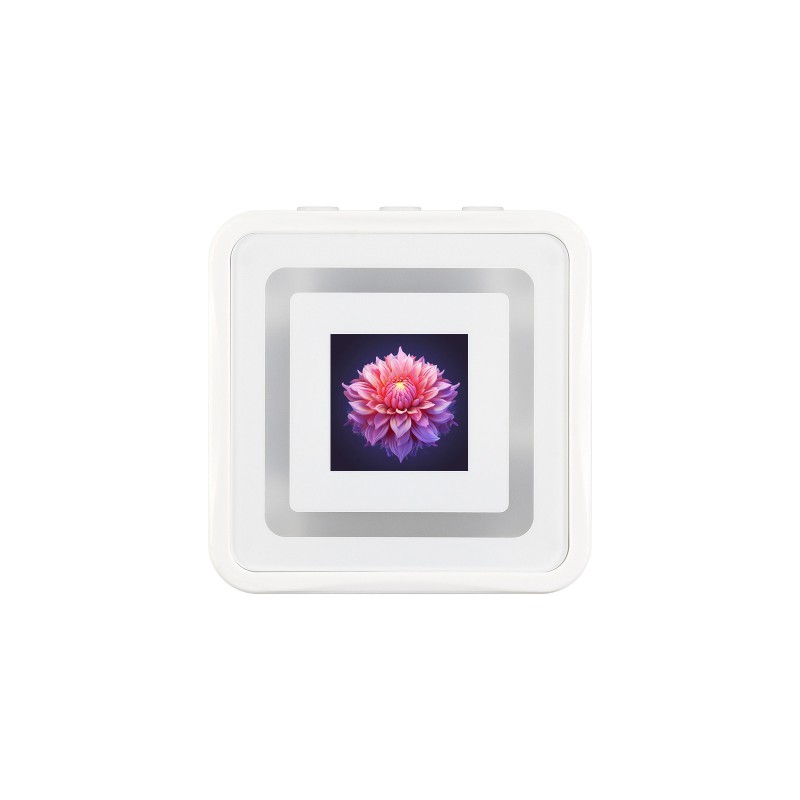

Ano. LCD s rozlišením 128 × 128 px je možné programově ovládat a zobrazovat na něm text, ikony, obrázky, data ze senzorů nebo vlastní uživatelské rozhraní.

Dá se deska programovat přes Arduino IDE?

Ano. Výrobce poskytuje podporu a ukázkové programy pro Arduino IDE i ESP-IDF.

K čemu slouží tlačítko BOOT?

Tlačítko BOOT se používá při spouštění, programování a ladění zařízení. Jeho přesná funkce může záviset na nahraném firmwaru.

K čemu slouží tlačítko PLUS?

Tlačítko PLUS je uživatelsky programovatelné a ve vlastní aplikaci mu můžete přiřadit požadovanou funkci.

K čemu slouží osm RGB LED?

Integrovaných 8 programovatelných RGB LED je možné použít pro signalizaci stavů, světelné efekty, notifikace nebo jako součást vlastního uživatelského rozhraní.

Je deska vhodná pro hlasového asistenta nebo AI projekt?

Ano. Díky WiFi, dvojici mikrofonů, audio obvodům, displeji a ESP32-C6 je vhodná pro experimentování s hlasovým ovládáním a online AI službami. Konkrétní možnosti závisí na použitém firmwaru a službě.

Kde najdu příklady zapojení a programování?

Návody pro Arduino IDE a ESP-IDF, příklady použití jednotlivých periferií a další technické informace naleznete na Waveshare Wiki – ESP32-C6-LCD-0.85.
