Popis

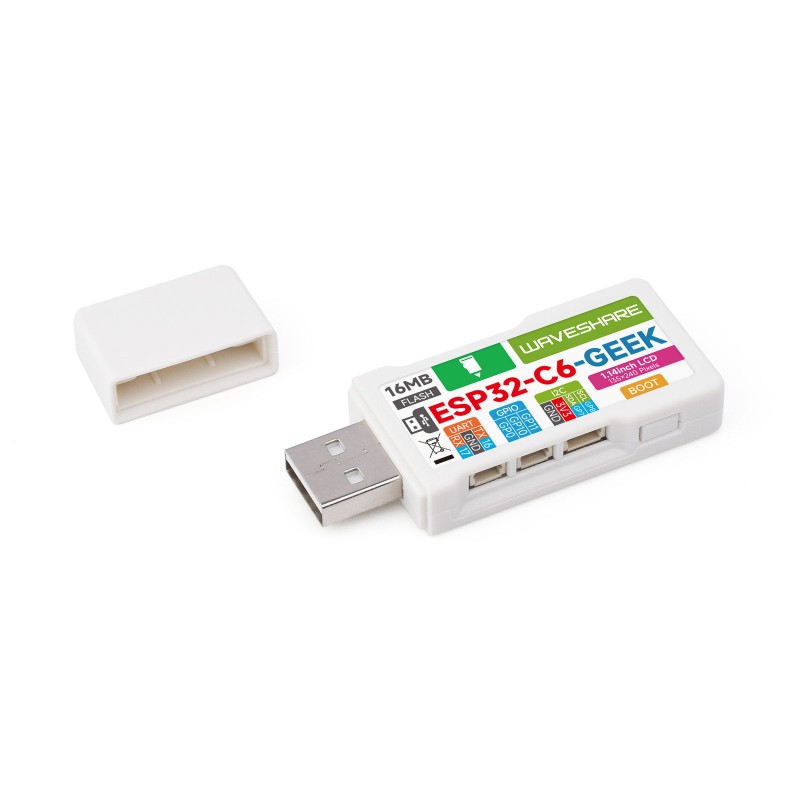

Waveshare ESP32-C6-GEEK je kompaktní vývojová deska založená na čipu ESP32-C6. Kombinuje USB-A konektor, 1,14″ IPS LCD displej, TF slot, WiFi 6, Bluetooth 5 a rozšiřující rozhraní v jednom malém zařízení.
Deska je vhodná na IoT projekty, testování rozhraní, zobrazování jednoduchých údajů, práci se soubory na TF kartě a vývoj aplikací přes Arduino IDE nebo ESP-IDF.
Hlavní vlastnosti
- kompaktní vývojová deska s ESP32-C6
- vhodná na IoT, testování rozhraní a menší vývojové projekty
- integrovaný barevný LCD displej na zobrazování údajů
- bezdrátová komunikace WiFi 6 a Bluetooth 5 LE
- TF slot na ukládání obrázků nebo souborů
- USB-A konektor přímo na desce
- rozšiřující rozhraní UART, GPIO a I2C
- plastový kryt a propojovací kabely součástí balení
- podpora Arduino IDE a ESP-IDF
Více funkcí v jednom zařízení

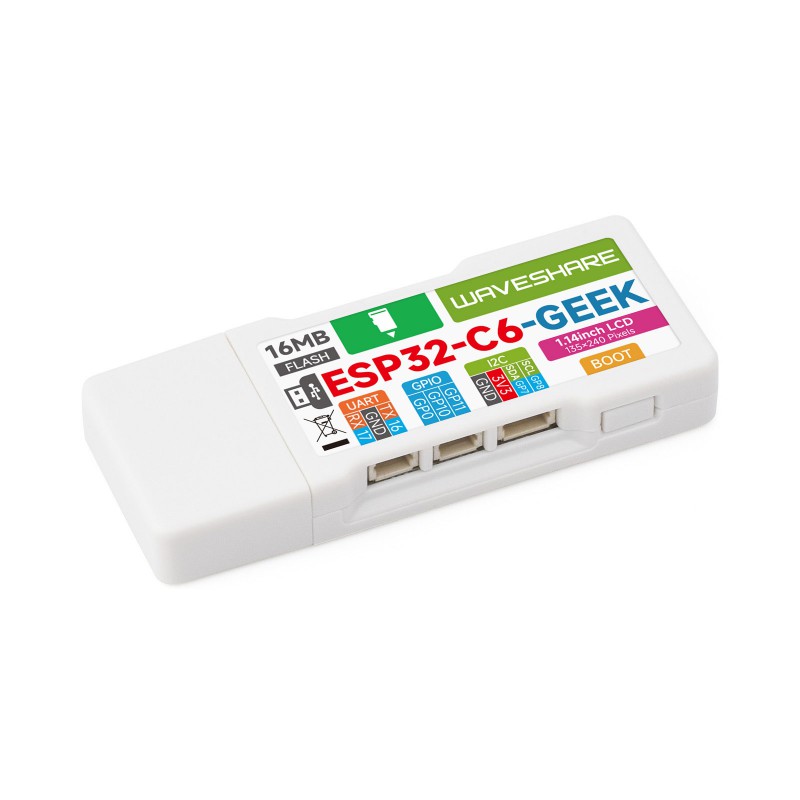

ESP32-C6-GEEK spojuje více praktických funkcí v kompaktním provedení. Na desce se nachází USB-A konektor, 1,14″ IPS LCD displej, TF slot, bezdrátová komunikace WiFi 6 / Bluetooth 5 a rozšiřující rozhraní UART, GPIO a I2C.
Technické specifikace
| Hlavní čip | ESP32-C6 |
| Procesor | 32bitový RISC-V, až 160 MHz |
| SRAM | 512 KB |
| ROM | 320 KB |
| Flash paměť | 16 MB |
| Bezdrátová komunikace | 2,4 GHz WiFi 6, Bluetooth 5 LE |
| Displej | 1,14″ IPS LCD, 240 × 135 px, 65K barev |
| TF karta | slot na TF kartu |
| Rozhraní | UART, GPIO, I2C |
| USB konektor | USB-A male |
| Vývojové prostředí | Arduino IDE, ESP-IDF |
Specifikace LCD displeje
| Provozní napětí | 3,3 V / 5 V |
| Rozlišení | 240 × 135 px |
| Komunikační rozhraní | 4vodičové SPI |
| Velikost zobrazovací plochy | 24,91 × 14,86 mm |
| Typ panelu | IPS |
| Velikost pixelu | 0,1101 × 0,1035 mm |
| Řídicí čip displeje | ST7789 |
| Rozměry produktu | 61,00 × 24,50 mm |
Rozložení desky
Na obrázku v galerii je zobrazeno rozložení hlavních částí desky ESP32-C6-GEEK. Jednotlivá čísla označují tyto prvky:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-C6, SoC s podporou WiFi a Bluetooth, pracovní frekvence až 160 MHz | 6 | GPIO header, vyvedené dostupné IO piny na rozšíření |
| 2 | 16 MB NOR-Flash paměť na ukládání dat | 7 | I2C header, použitelný na testování cílových desek |
| 3 | slot na TF kartu | 8 | tlačítko BOOT pro spuštění zařízení a ladění funkcí |
| 4 | USB-A konektor | 9 | integrovaná anténa pro 2,4 GHz WiFi 6 a Bluetooth 5 LE |
| 5 | UART header, může sloužit i jako USB-to-serial adaptér |
Poznámka k verzi V2
Výrobce uvádí, že od 23. 3. 2026 je dodávána verze V2. Produkty s označením V2 na zadní straně jsou verze V2, ostatní kusy jsou verze V1. Příklady pro V1 a V2 nejsou vzájemně kompatibilní.
Rozdíl mezi V1 a V2 je v přiřazení pinů TF karty. Ve verzi V2 sdílí TF karta SPI sběrnici s LCD displejem namísto použití samostatných pinů.
Obsah balení
- 1× ESP32-C6-GEEK
- 1× plastový kryt

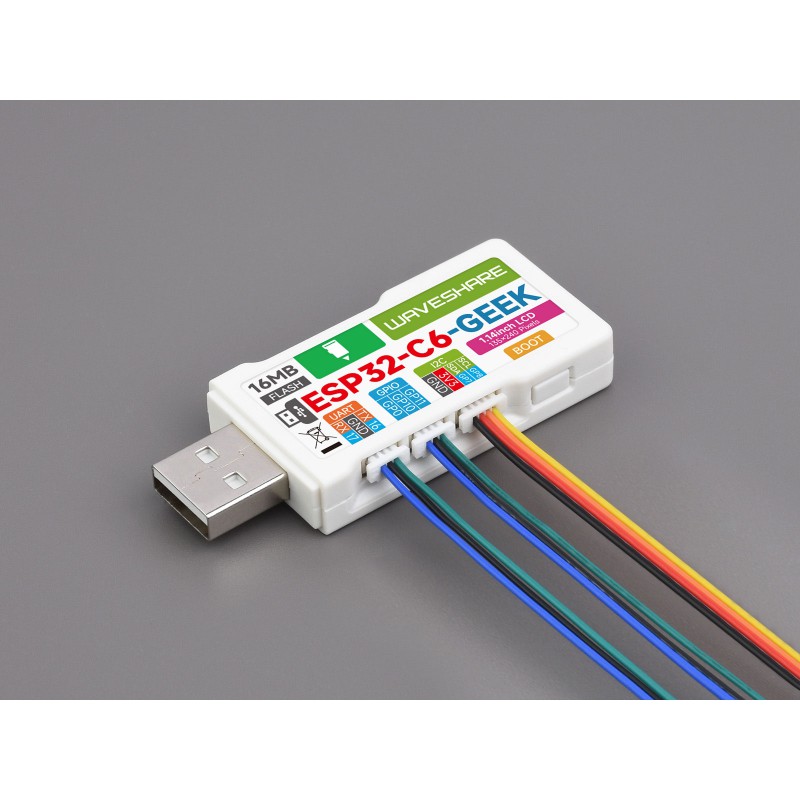

- propojovací kabely dle balení výrobce
Dokumentace
Dokumentaci, příklady a návody pro Arduino IDE a ESP-IDF naleznete na: Waveshare ESP32-C6-GEEK dokumentace.
