Popis

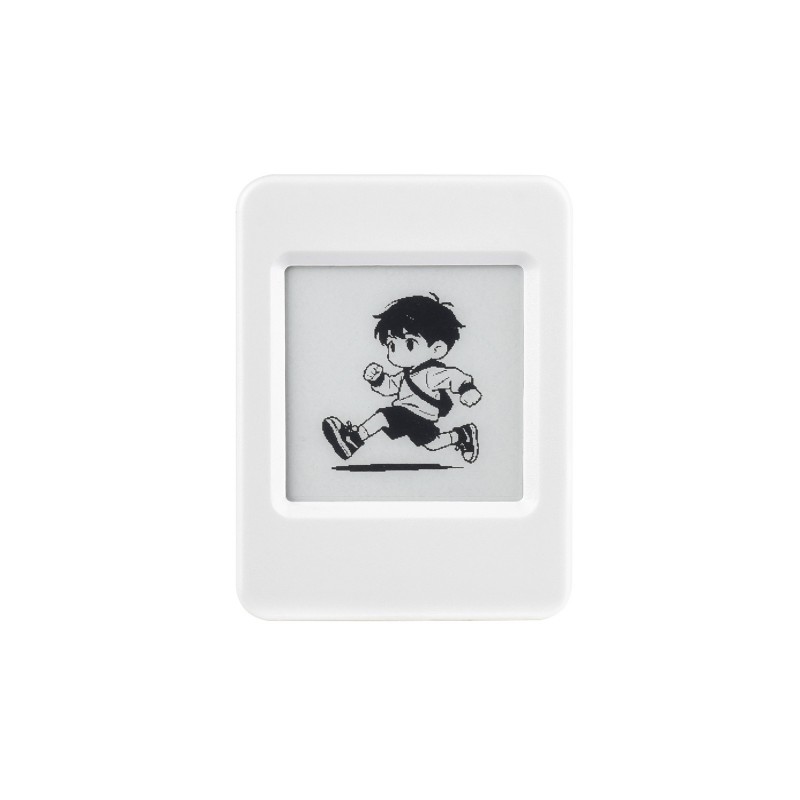

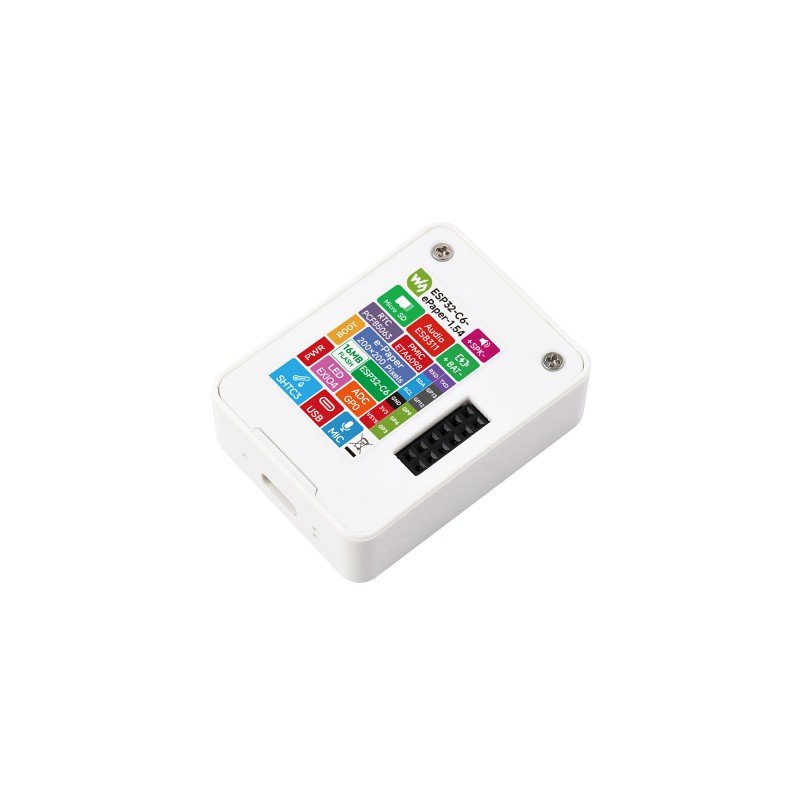

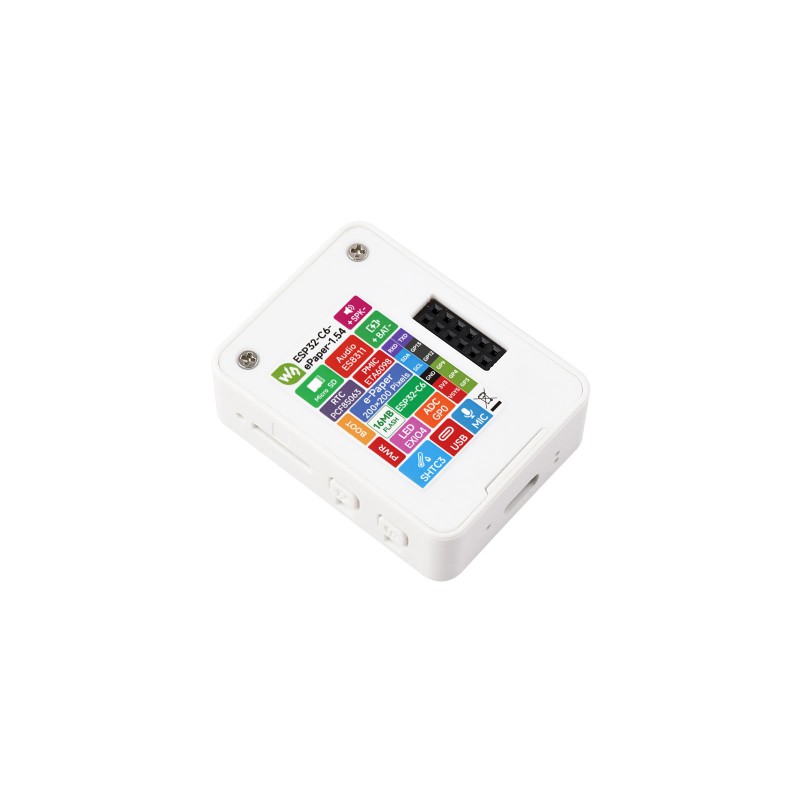

Waveshare ESP32-C6-ePaper-1.54-EN je kompaktní AIoT vývojová deska s procesorem ESP32-C6 a integrovaným 1,54″ e-Paper displejem. Díky nízké spotřebě elektronického papíru je vhodná pro elektronické štítky, přenosné informační displeje, IoT zařízení a aplikace napájené z baterie.
Deska podporuje WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread a obsahuje RTC, snímač teploty a vlhkosti, microSD slot, mikrofon a audio obvody. K dispozici jsou také USB, UART, I2C a GPIO rozhraní pro připojení dalších modulů a senzorů.
Hlavní vlastnosti
- úsporný e-Paper displej vhodný pro dlouhodobé zobrazování údajů
- WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread komunikace
- integrovaný RTC a snímač teploty a vlhkosti
- mikrofon a audio rozhraní pro hlasové aplikace
- TF / microSD slot pro ukládání obrázků a dat
- konektor pro Li-ion baterii s integrovaným nabíjením
- rozšiřující 2 × 6 pin konektor pro externí moduly a senzory
- podpora Arduino IDE a ESP-IDF
Technické specifikace
| Procesor | ESP32-C6, 32-bit RISC-V, až 160 MHz |
| Flash paměť | 16 MB |
| Displej | 1,54″ e-Paper, černobílý |
| Rozlišení | 200 × 200 px |
| Obnovování | plné cca 2 s, částečné cca 0,3 s |
| Bezdrátová komunikace | 2,4 GHz WiFi 6, Bluetooth 5, IEEE 802.15.4, Zigbee 3.0, Thread |
| Snímač | SHTC3 – teplota a vlhkost |
| RTC | PCF85063 |
| Audio | ES8311 audio kodek, mikrofon, konektor pro reproduktor |
| Úložiště | TF / microSD slot |
| Rozhraní | USB-C, UART, I2C, GPIO |
| Rozšíření | 2 × 6 pin, rozteč 2,54 mm |
| Rozměry | 53 × 39,8 × 16,9 mm |
| Vývojové prostředí | Arduino IDE, ESP-IDF |
Rozložení desky

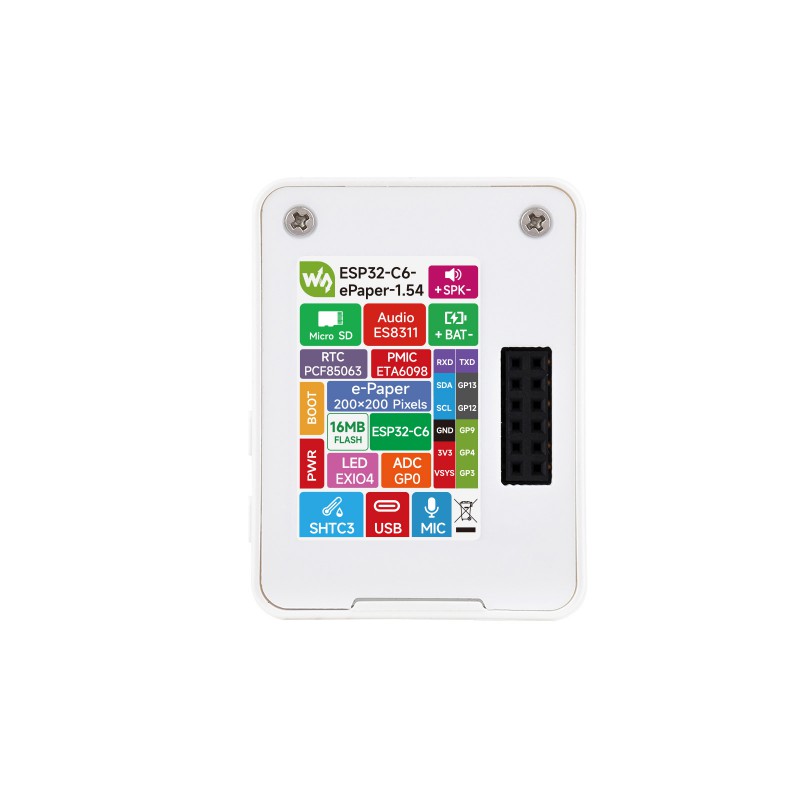

Na obrázku v galerii jsou označeny hlavní části desky ESP32-C6-ePaper-1.54:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-C6 – hlavní mikrokontrolér | 9 | BOOT tlačítko |
| 2 | TF / microSD slot | 10 | PWR – programovatelné tlačítko napájení |
| 3 | 16 MB NOR Flash paměť | 11 | SHTC3 – snímač teploty a vlhkosti |
| 4 | audio výkonový zesilovač | 12 | USB-C konektor pro programování a výpis logů |
| 5 | ES8311 – audio kodek | 13 | TCA9554 – 8-bit GPIO expander, na zadní straně |
| 6 | konektor pro Li-ion baterii | 14 | PCF85063 – RTC obvod reálného času, na zadní straně |
| 7 | konektor pro externí reproduktor | 15 | 2 × 6-pin rozšiřující konektor, rozteč 2,54 mm |
| 8 | integrovaný mikrofon |
Upozornění
Verze ESP32-C6-ePaper-1.54-EN, SKU 34394 se dodává bez lithiové baterie. Baterii je třeba v případě potřeby zakoupit samostatně.
Dokumentace
Návody, příklady a vývojovou dokumentaci naleznete na: Waveshare ESP32-C6-ePaper-1.54 Wiki.
