Popis

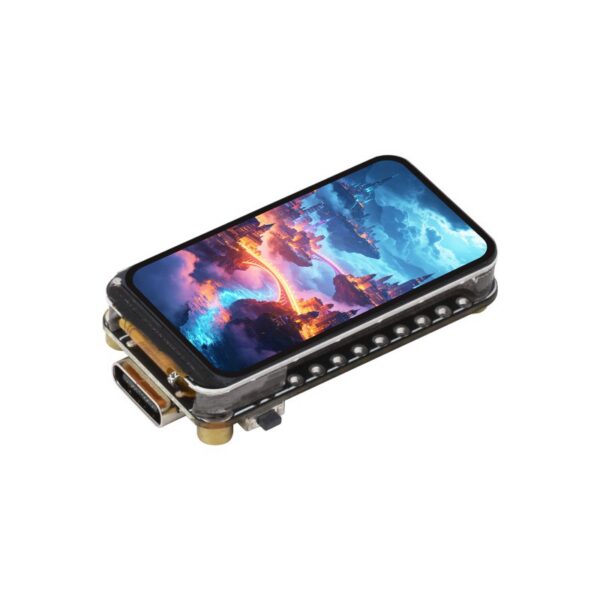

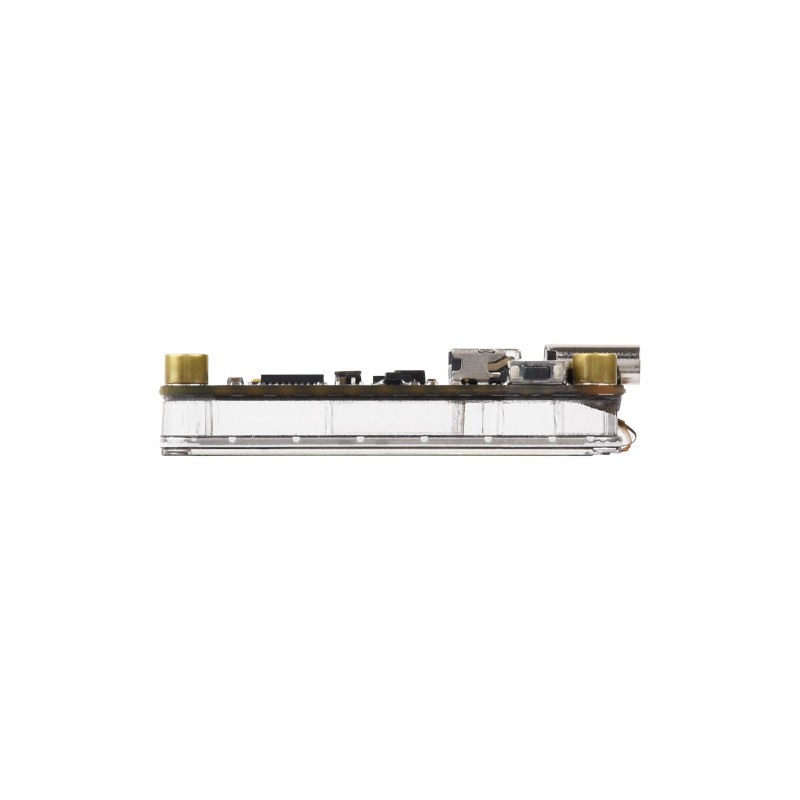

Waveshare ESP32-C3-LCD-1.47 je kompaktní vývojová deska založená na čipu ESP32-C3FH4. Deska má integrovaný 1,47″ LCD displej s rozlišením 172 × 320 px, podporu 2,4 GHz WiFi, Bluetooth 5 LE, TF / microSD slot, 6-osý IMU senzor a více rozhraní na připojení periférií.
ESP32-C3 používá 32-bitový RISC-V jednojadrový procesor s pracovní frekvencí až 160 MHz. Deska je vhodná pro malá HMI rozhraní, IoT zařízení, chytrých displejů, zobrazování údajů ze senzorů nebo projekty s bezdrátovou komunikací.
Integrovaný displej umožňuje vytvářet jednoduché grafické rozhraní a podle výrobce je vhodný i na GUI programy, například s knihovnou LVGL. Díky USB-C konektoru je možné desku napájet, programovat i ladit prostřednictvím jednoho rozhraní.
Hlavní vlastnosti
- vývojová deska s čipem ESP32-C3FH4
- 32-bitový RISC-V jednojadrový procesor až 160 MHz
- 1,47″ LCD displej s rozlišením 172 × 320 px
- 262K barev
- 2,4 GHz WiFi 802.11 b/g/n
- Bluetooth 5 LE
- 4 MB Flash paměť
- 400 KB SRAM a 384 KB ROM
- vestavěná keramická anténa
- 6-osý IMU senzor QMI8658
- TF / microSD slot
- USB-C konektor na napájení, programování a ladění
- 15 GPIO pinů na rozšíření
- podpora SPI, I2C, UART, I2S a ADC rozhraní
Technické specifikace
| Mikrokontrolér | ESP32-C3FH4 |
| Procesor | 32-bitový RISC-V jednojadrový procesor |
| Pracovní frekvence | až 160 MHz |
| SRAM | 400 KB |
| ROM | 384 KB |
| Flash paměť | 4 MB |
| Displej | 1,47″ LCD |
| Rozlišení displeje | 172 × 320 px |
| Barvy displeje | 262K barev |
| Bezdrátová komunikace | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| Anténa | Integrovaná keramická anténa |
| IMU senzor | QMI8658, 6-osý IMU senzor |
| Úložiště | TF / microSD slot |
| USB konektor | USB Type-C |
| USB funkce | Napájení, programování, ladění |
| GPIO | 15 × GPIO pin |
| Rozhraní | 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC |
| Tlačítka | BOOT, RESET |
| Verze podle SKU | Standard Ver. with pre-soldered headers |

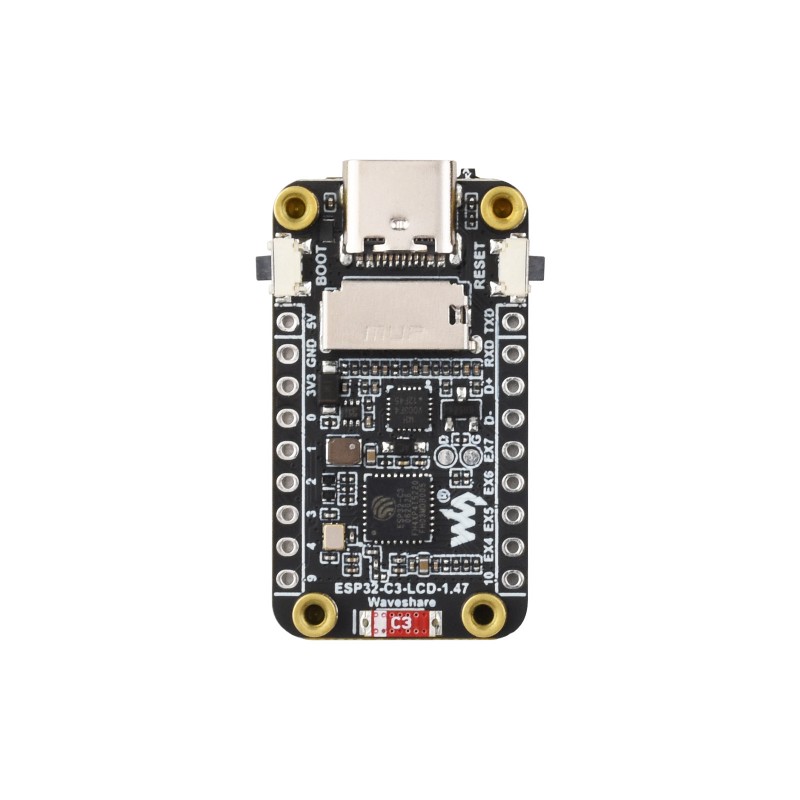

Popis hlavních částí desky
| Číslo | Část desky | Popis |
| 1 | ESP32-C3FH4 | Hlavní čip s 32-bitovým RISC-V jednojednovým procesorem a frekvencí až 160 MHz. |
| 2 | Vestavěná anténa | Integrovaná keramická anténa pro WiFi a Bluetooth komunikaci. |
| 3 | CH32V003F4U6 | IO expander, který spolupracuje s hlavním čipem a poskytuje rozšiřující piny. |
| 4 | MP1605GTF-Z | DC-DC napájecí čip. |
| 5 | TF card slot | Slot pro TF / microSD kartu. |
| 6 | USB Type-C port | Konektor na napájení, programování a ladění. |
| 7 | BOOT tlačítko | Tlačítko používané při nahrávání programu. |
| 8 | RESET tlačítko | Tlačítko na restartování desky. |
| 9 | QMI8658 | 6-osý IMU senzor na snímání pohybu a náklonu. |
Rozložení pinů
Pinout desky je zobrazen na přiloženém obrázku. Deska poskytuje 15 GPIO pinů a více periferních rozhraní, například SPI, I2C, UART, I2S a ADC, díky čemuž je možné připojit senzory, moduly nebo další periferie.
Možné použití
- IoT zařízení s WiFi nebo Bluetooth komunikací
- malá HMI a chytrá rozhraní
- zobrazování údajů ze senzorů
- projekty s grafickým rozhraním a LVGL
- přenosné informační panely
- projekty s akcelerometrem a gyroskopem
- vývoj aplikací na platformě ESP32-C3
Dokumentace
Dokumentaci, vývojové zdroje a příklady naleznete na stránce výrobce: Waveshare ESP32-C3-LCD-1.47 Wiki
