Popis

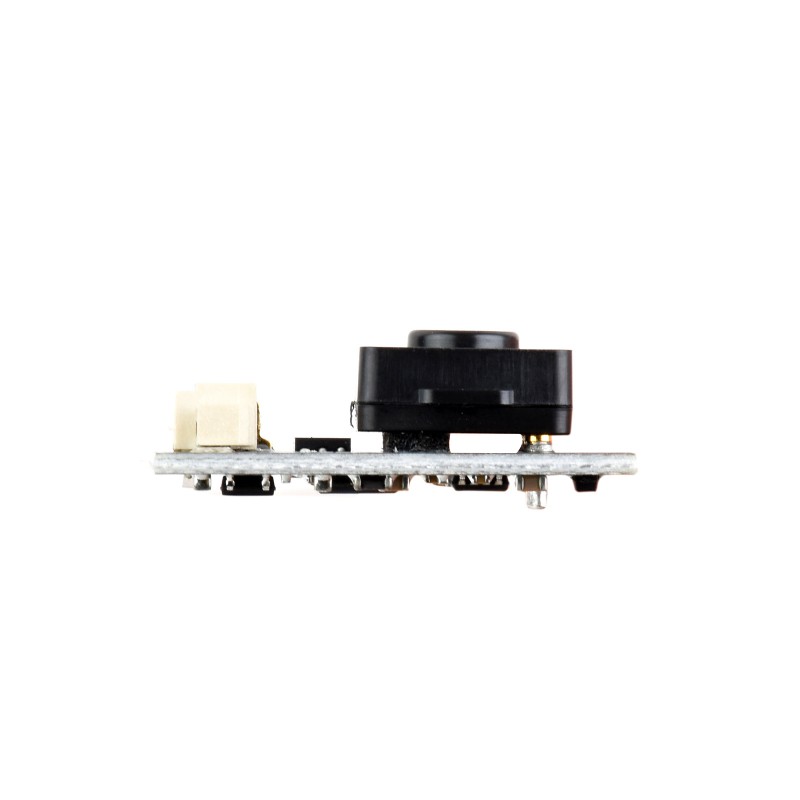

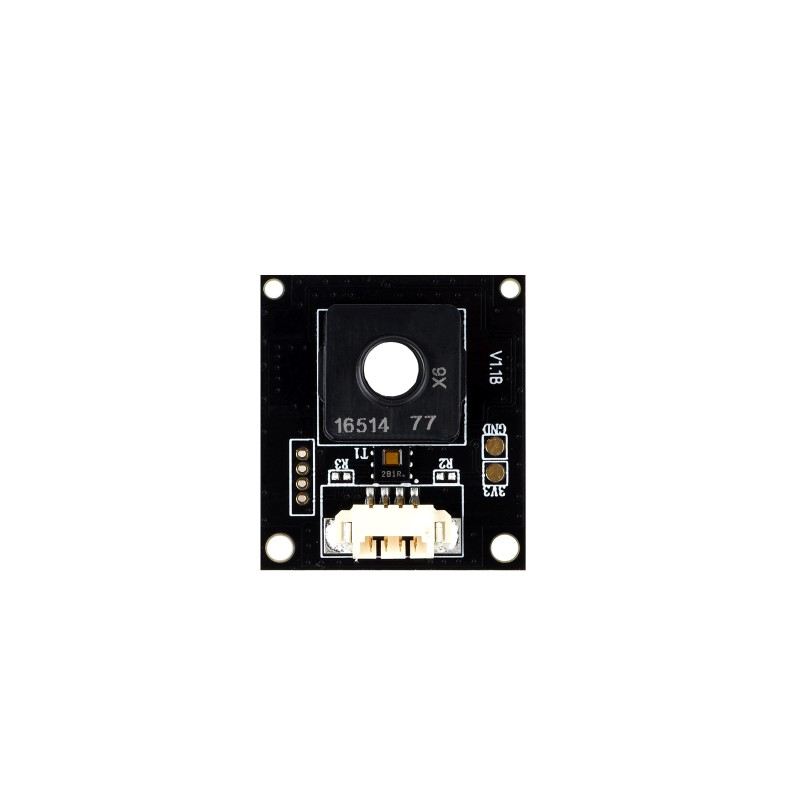

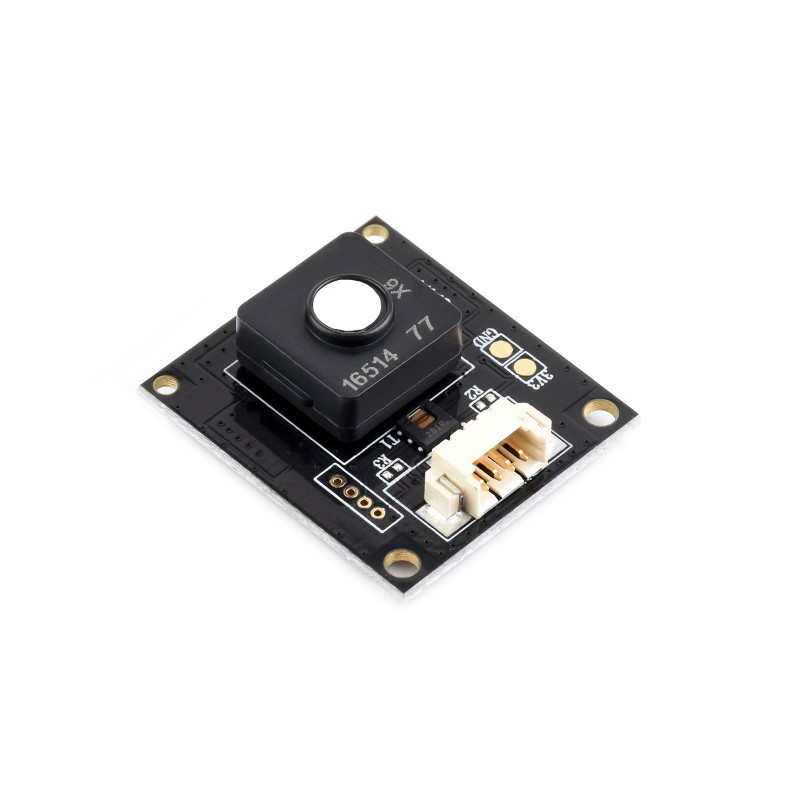

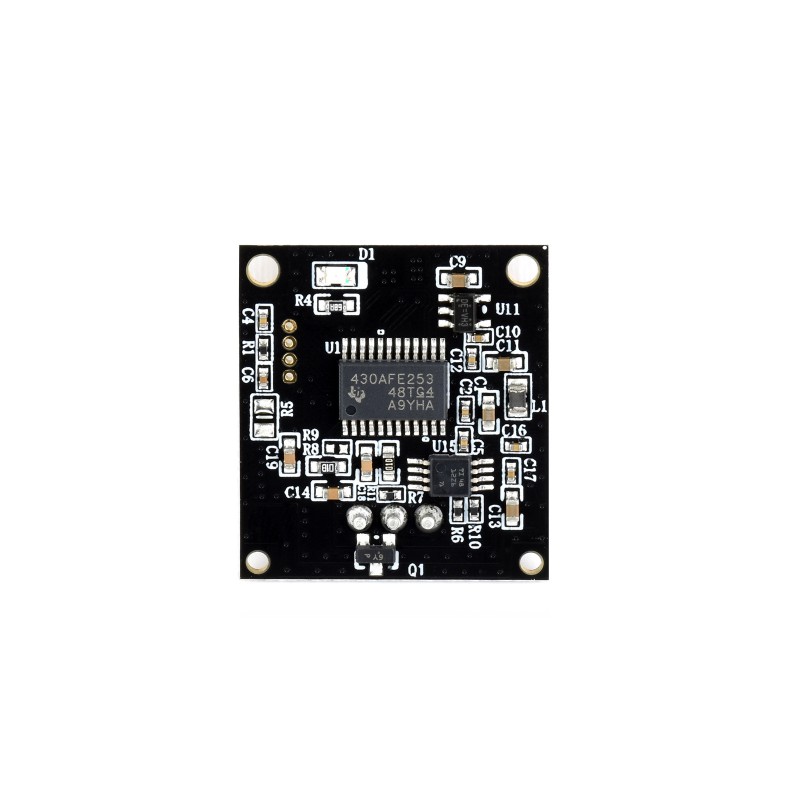

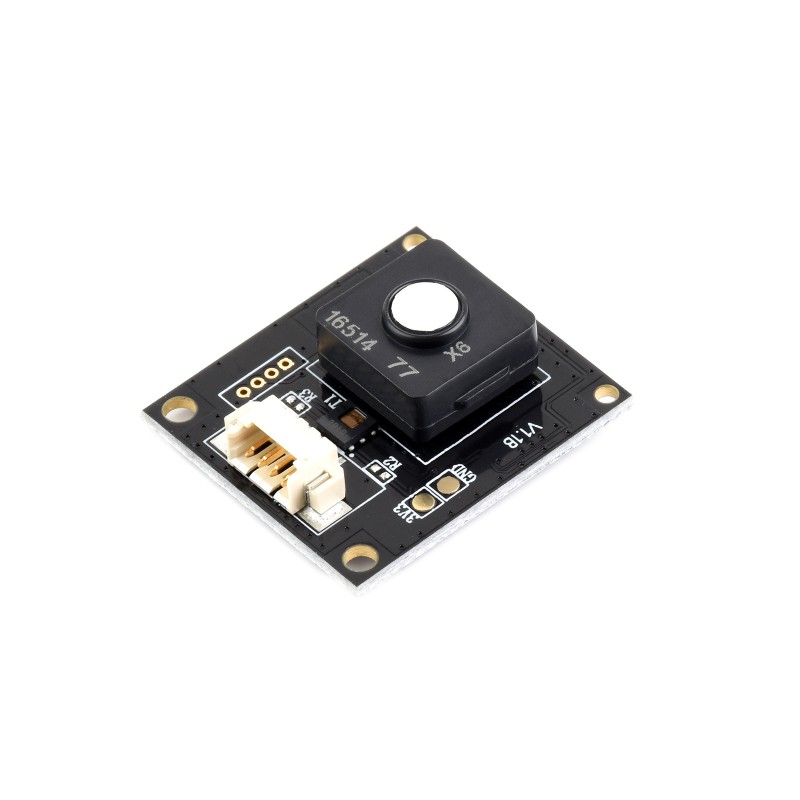

Waveshare Environment X6 senzor kvality vzduchu je kompaktní 6-v-1 environmentální senzorový modul určený ke sledování kvality vnitřního ovzduší. Umožňuje detekci HCHO formaldehydu, TVOC, CO oxidu uhelnatého, indexu IAQ, teploty a vlhkosti.
Modul je vhodný pro projekty zaměřené na monitorování prostředí, inteligentní domácnost, měření kvality vzduchu, indoor monitoring, vývoj senzorových systémů nebo IoT aplikace. Díky kombinaci více měřených veličin v jednom modulu je možné získat přehled o kvalitě vzduchu i základních parametrech okolního prostředí.
Senzor využívá technologii solid-state polymer electrochemical od EC Sense. Výrobce uvádí výhody, jako je dlouhá životnost, nízký drift a odolnost vůči úniku nebo otravě elektrolytu ve srovnání s tradičními plynovými senzory.
Komunikace probíhá přes rozhraní UART s přenosovou rychlostí 9600 bps. Modul pracuje s napájením 5 V a logickou úrovní 3,3 V, takže při připojování k 5V mikrokontrolérům je potřeba ověřit kompatibilitu UART signálů.
Hlavní vlastnosti
- 6-v-1 environmentální senzor – HCHO, TVOC, CO, IAQ, teplota a vlhkost
- Detekce kvality vnitřního ovzduší – vhodné pro monitorování domácnosti, kanceláře nebo pracoviště
- Solid-state polymer electrochemical technologie – moderní řešení detekce plynů
- UART komunikace – jednoduché připojení k mikrokontroléru nebo vývojové desce
- Přenosová rychlost 9600 bps – 8 datových bitů, 1 stop bit, bez parity
- Nízká spotřeba – provozní proud přibližně 6,5 mA
- Dlouhá životnost – výrobce uvádí životnost přibližně 10 let
- Podpora více platforem – Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 a další
Technické specifikace
| Měřené / detekované veličiny | HCHO, TVOC, CO, IAQ, teplota, vlhkost |
| Technologie senzoru | Solid-state polymer electrochemical |
| Komunikační rozhraní | UART |
| Přenosová rychlost | 9600 bps |
| Formát UART | 8 datových bitů, 1 stop bit, bez parity |
| Napájecí napětí | 5 V |
| Logická úroveň | 3,3 V |
| Rozsah HCHO | 0 – 1 ppm |
| Rozlišení HCHO | 0,001 ppm |
| Rozsah TVOC | 0 – 5 ppm |
| Rozlišení TVOC | 0,001 ppm |
| Rozsah CO | 0 – 100 ppm |
| Rozlišení CO | 0,001 ppm |
| Přesnost HCHO | 0 – 0,15 ppm: ±0,02 ppm; 0,16 ppm+: < ±2 % FS |
| Přesnost TVOC | 0 – 0,2 ppm: ±0,05 ppm; 0,2 ppm+: < ±2 % FS |
| Přesnost CO | 0 – 8 ppm: ±2,5 ppm; 8 ppm+: < ±1 % FS |
| Provozní proud | přibližně 6,5 mA |
| Provozní teplota | -40 až +55 °C |
| Provozní vlhkost | > 15 % RV |
| Životnost | přibližně 10 let podle výrobce |
Popis pinů
| TXD | UART TX pin senzoru |
| RXD | UART RX pin senzoru |
| GND | Zem |
| VCC | 5V napájecí vstup |
Použití
- monitorování kvality vnitřního ovzduší
- detekce HCHO formaldehydu, TVOC a CO
- zařízení chytré domácnosti a automatizace
- environmentální monitorování
- indoor testování a měřicí projekty
- automobilová elektronika
- projekty s Raspberry Pi, Raspberry Pi Pico, Arduino nebo ESP32
Více informací o zapojení, dokumentaci a používání naleznete na stránce výrobce: Waveshare Environment X6 Sensor dokumentace
