Popis

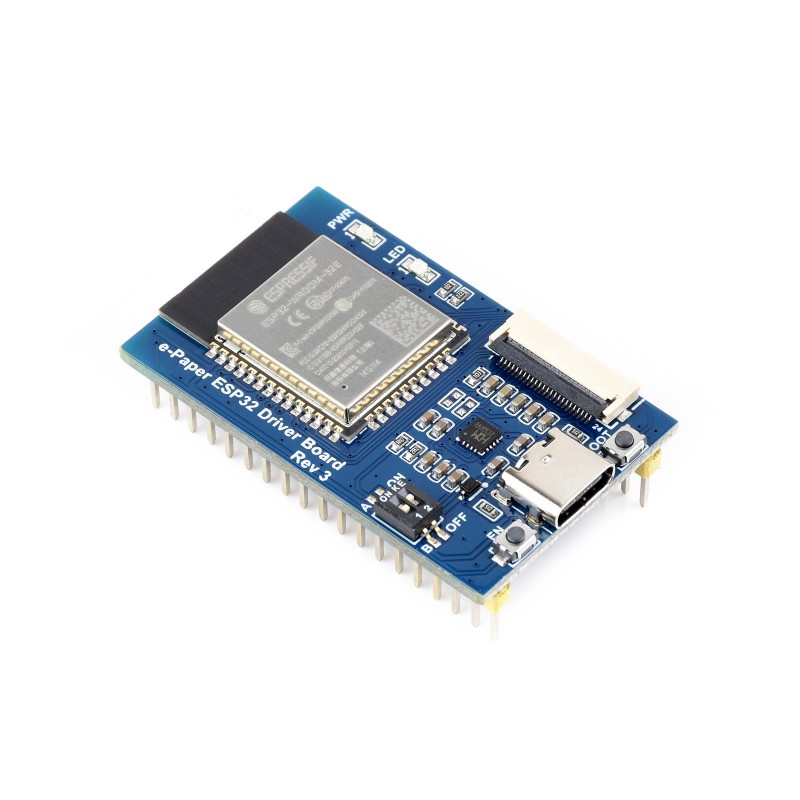

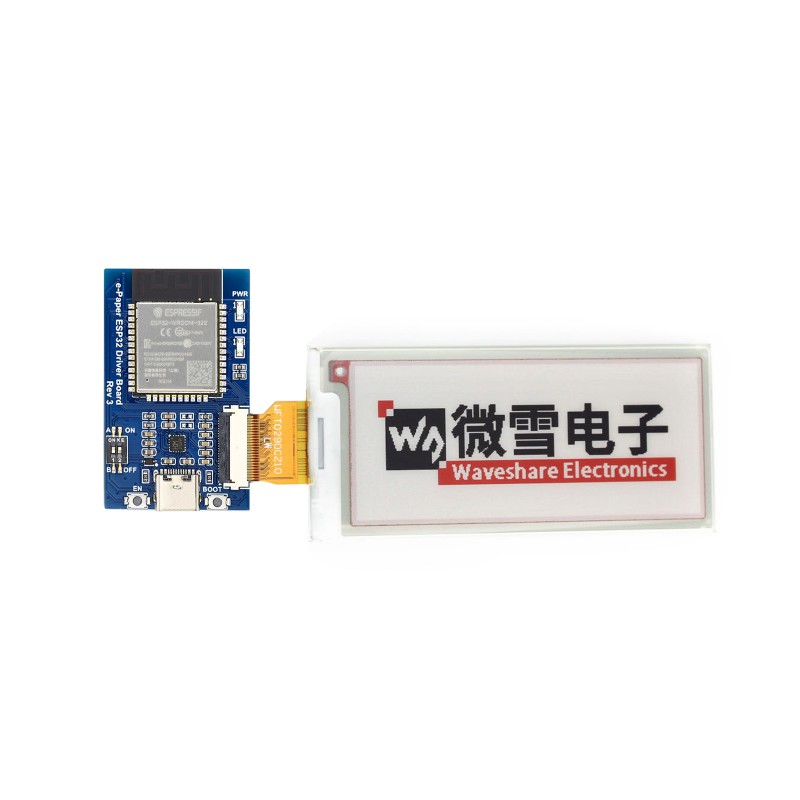

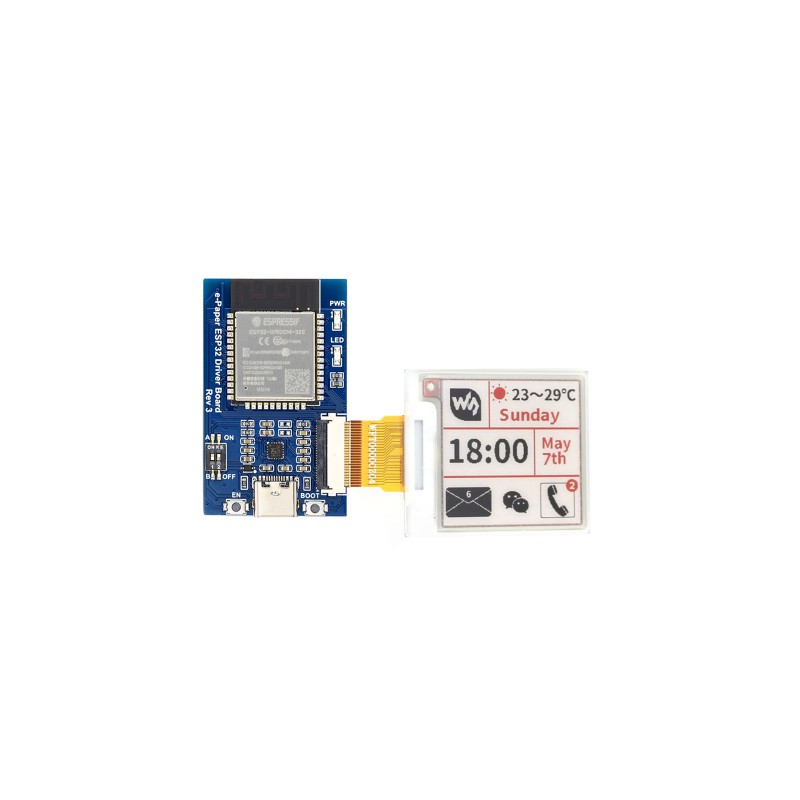

Waveshare e-Paper ESP32 Driver Board je univerzální řídicí deska určená pro podporované Waveshare SPI e-Paper displeje. Integrovaný ESP32 poskytuje WiFi a Bluetooth komunikaci a umožňuje vytvořit bezdrátové e-Paper aplikace bez potřeby samostatné vývojové desky.
Obsah displeje je možné aktualizovat přes WiFi nebo Bluetooth, případně vytvářet vlastní aplikace v prostředí Arduino. Deska je vhodná například pro elektronické cenovky, informační displeje, elektronické vizitky nebo vzdáleně aktualizované zobrazovací systémy.
Hlavní vlastnosti
- integrovaný ESP32 s WiFi a Bluetooth
- podpora vývoje v Arduinu
- bezdrátová aktualizace obsahu e-Paper displeje
- Android aplikace pro přenos obrázků přes Bluetooth
- HTML řešení pro aktualizaci obsahu přes web
- podpora Floydova-Steinbergova ditheringu pro kvalitnější zobrazení obrázků
- podpora formátů BMP, JPEG, GIF a PNG
- kompatibilita s mnoha Waveshare SPI e-Paper panely
Technické specifikace
| Mikrokontrolér | ESP32 |
| WiFi | IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 4.2, BR/EDR + BLE |
| Rozhraní e-Paper | 3vodičové SPI / 4vodičové SPI, výchozí 4vodičové |
| Napájení | 5 V |
| Pracovní proud | 50 – 150 mA |
| Proud v úsporném režimu | < 2 mA při vypnutém napájení USB-UART převodníku |
| Flash | 4 MB |
| SRAM | 520 KB |
| ROM | 448 KB |
| USB | USB-C, aktuální revize |
| Rozměry | 29,46 × 48,25 mm |

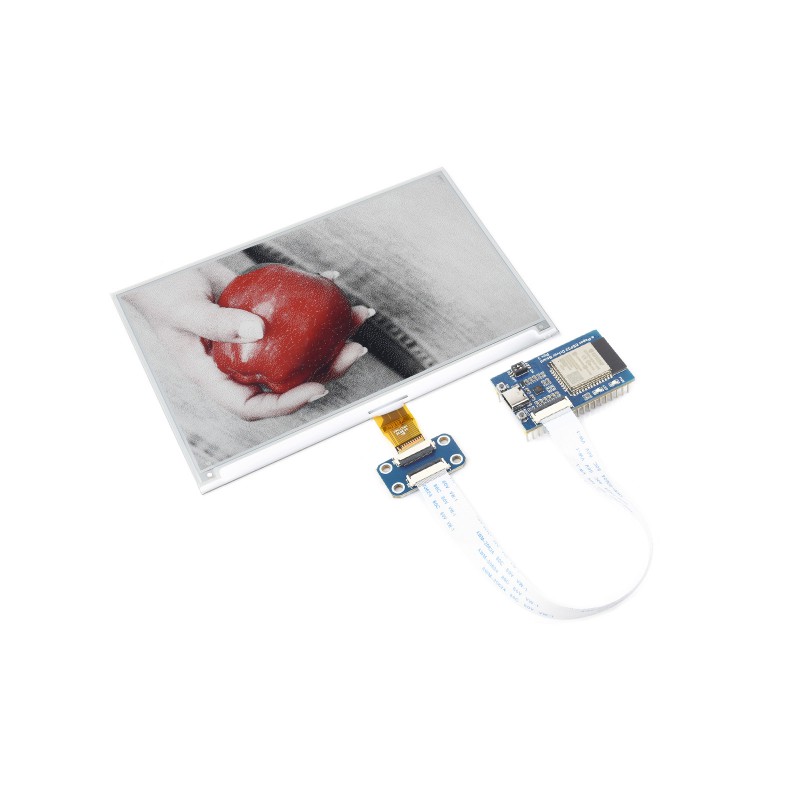

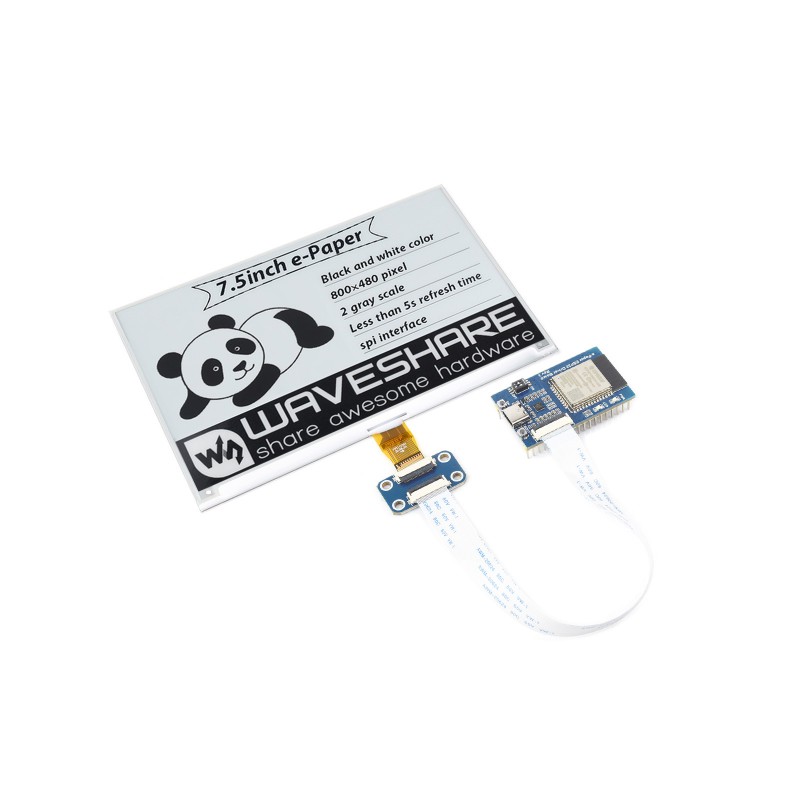

Kompatibilita s e-Paper displeji
Deska podporuje více Waveshare SPI e-Paper panelů různých velikostí a barevných provedení, včetně vybraných modelů od 1,54″ až po 13,3″. Před použitím doporučujeme zkontrolovat konkrétní model displeje v oficiálním seznamu podporovaných panelů.
e-Paper displej není součástí balení.
Pinout

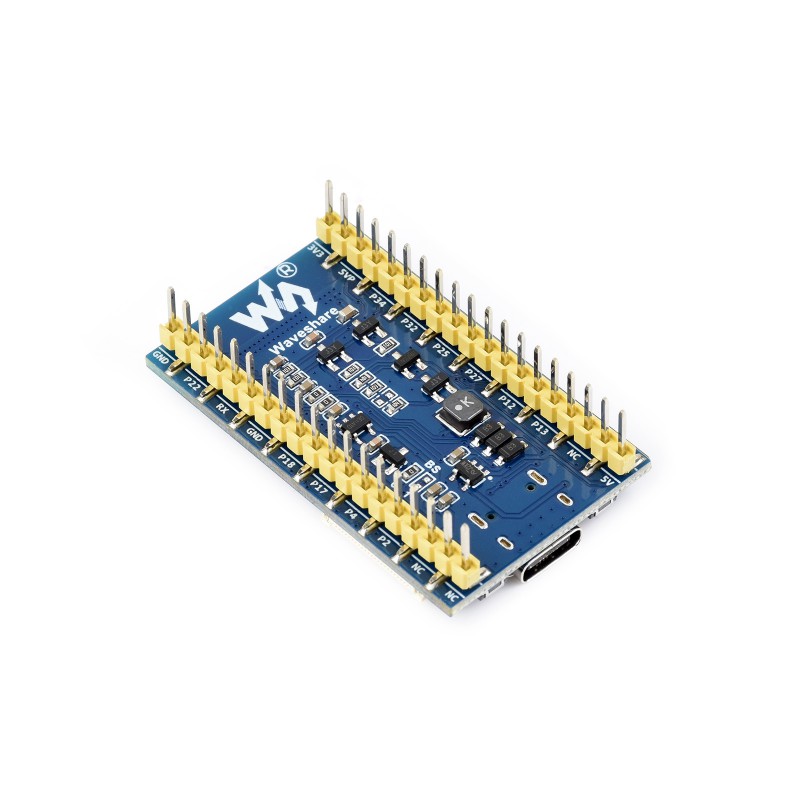

Zapojení řídicích signálů e-Paper displeje je znázorněno na obrázku. K dispozici jsou 3,3 V, GND, SCK, DIN, CS, BUSY, RST a DC signály pro SPI komunikaci s displejem.
Použití
Desku je možné použít například pro elektronické cenovky, informační displeje, elektronické vizitky, IoT zobrazovací systémy nebo vzdáleně aktualizované e-Paper panely.
Obsah balení
- 1× Waveshare e-Paper ESP32 Driver Board
- 1× e-Paper Adapter
- 1× 24pinový FFC kabel
Dokumentace
Zapojení, ukázkové programy, podporované displeje a návody pro Arduino, WiFi a Bluetooth najdete v oficiální Waveshare Wiki.
