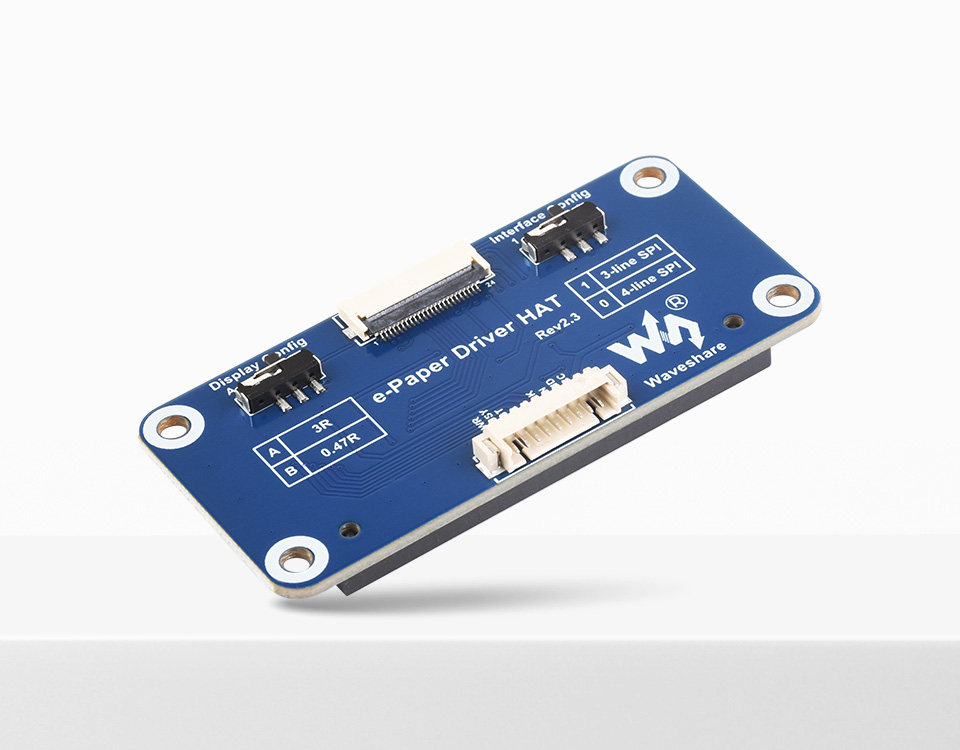

Waveshare e-Paper Driver HAT

275 Kč (bez DPH 227 Kč )

Univerzální řídicí HAT modul pro připojení Waveshare SPI e-Paper displejů k Raspberry Pi, Arduino, STM32 a dalším vývojovým deskám.

4 skladem

Skladem 4 ks

Katalogové číslo: 13512 Kategorie: Štítek:

Popis

Waveshare e-Paper Driver HAT je univerzální řídicí modul určený k připojení a ovládání vybraných Waveshare SPI e-Paper displejů. Modul slouží jako rozhraní mezi e-Paper panelem a vývojovou deskou, například Raspberry Pi, Jetson Nano, Arduino, STM32 nebo jinými kompatibilními mikrokontroléry.

Deska využívá rozhraní SPI a je vybavena standardním 40pinovým GPIO konektorem pro snadné připojení k Raspberry Pi. Díky integrovanému převodníku logických úrovní je modul kompatibilní s 3,3V i 5V mikrokontroléry.

Modul je vhodný pro projekty s nízkou spotřebou energie, informační panely, cenovky, štítky, IoT zařízení nebo jiné aplikace, kde je potřeba zobrazovat údaje na e-Paper displeji. Technologie e-Paper je vhodná zejména tam, kde se obraz nemění neustále a má zůstat čitelný i bez trvalého obnovování.

Hlavní vlastnosti

  • Univerzální e-Paper Driver HAT – určený pro vybrané Waveshare SPI e-Paper raw panely

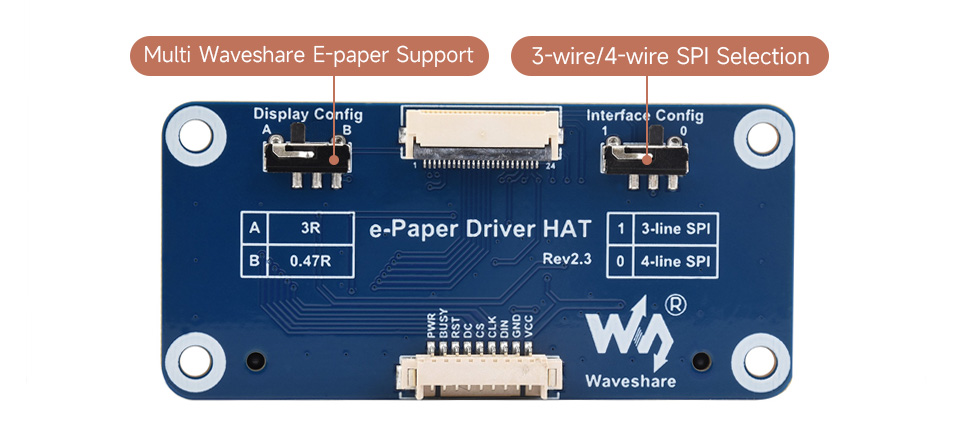

  • Rozhraní SPI – podpora 3vodičového a 4vodičového SPI připojení
  • 40pinový GPIO konektor – snadné připojení k Raspberry Pi
  • Kompatibilita s 3,3V / 5V MCU – integrovaný převodník logických úrovní
  • Podpora více platforem – Raspberry Pi, Arduino, STM32 a další
  • FFC připojení displeje – snadné připojení e-Paper panelu pomocí plochého kabelu

Technické specifikace

Typ produktu e-Paper Driver HAT
Výrobce Waveshare
Komunikační rozhraní SPI
Typ SPI 3vodičové SPI / 4vodičové SPI
Napájecí / logické napětí 3,3 V / 5 V
Kompatibilní platformy Raspberry Pi, Arduino, STM32 a další
GPIO konektor 40pinový konektor pro Raspberry Pi

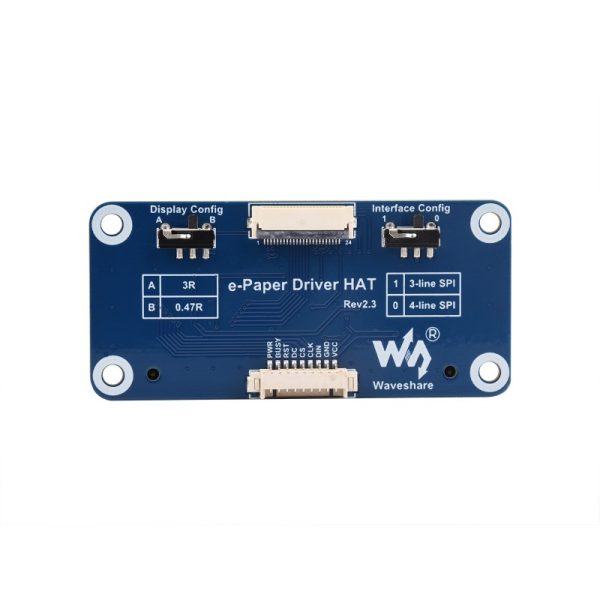

Popis rozhraní

VCC Napájení 3,3 V / 5 V
GND Zem
DIN SPI MOSI
CLK SPI SCK
CS Výběr čipu, aktivní v log. 0
DC Výběr data / příkaz
RST Externí reset, aktivní v log. 0
BUSY Výstup stavu zaneprázdnění displeje
PWR Řízení napájení

Použití

  • připojení Waveshare SPI e-Paper displejů
  • projekty s Raspberry Pi, Arduino, STM32 nebo Jetson Nano
  • IoT zařízení a nízkoenergetické aplikace
  • informační panely a stavové displeje
  • elektronické štítky a cenovky
  • zobrazování údajů ze senzorů
  • prototypování elektroniky s e-Paper displeji

Obsah balení

  • 1× Waveshare e-Paper Driver HAT
  • 1× GH1.25 9pinový kabel, přibližně 20 cm
  • 1× sada šroubků pro Raspberry Pi, 2 ks

Více informací o zapojení, podporovaných displejích a ukázkových kódech naleznete na stránce výrobce: Waveshare e-Paper Driver HAT Wiki

Další informace

Hmotnost 23 g
