Popis
Waveshare DC-DC step-down modul 5–36 V na 3,3 V / 5 V je kompaktní snižující napájecí modul určený k převodu vyššího stejnosměrného napětí na stabilizovaný výstup 5 V nebo 3,3 V. Je vhodný pro napájení mikrokontrolérů, vývojových desek, senzorů, komunikačních modulů a dalších elektronických zařízení.
Modul podporuje široký rozsah vstupního napětí. Ve výchozím režimu 5 V je vstupní rozsah 6 – 36 V DC. Po přepnutí do režimu 3,3 V je vstupní rozsah 5 – 36 V DC. Přepnutí mezi výstupem 5 V a 3,3 V se provádí přepájením 0R rezistoru na desce modulu.

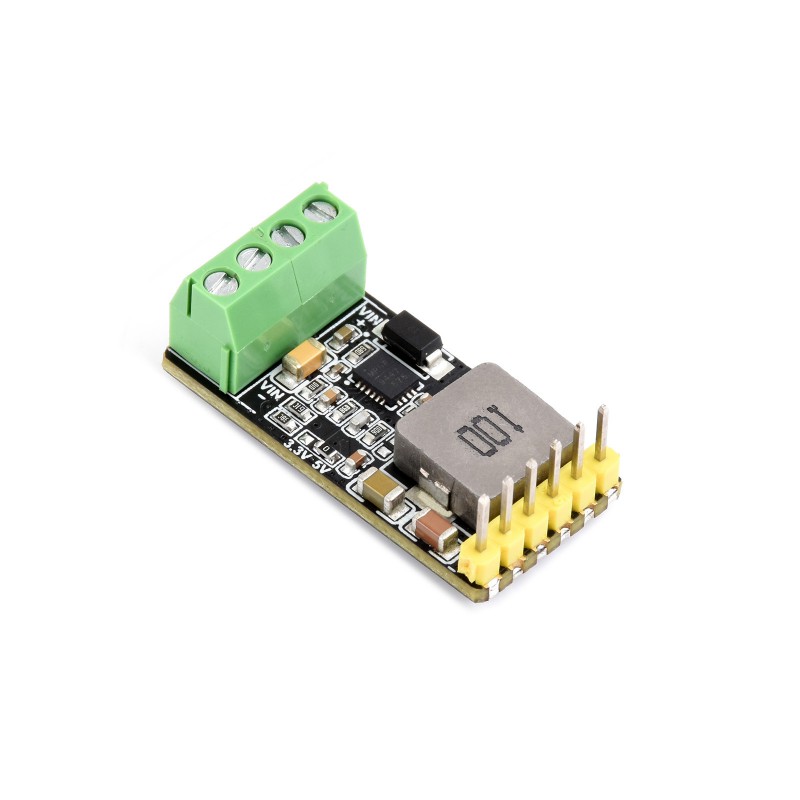

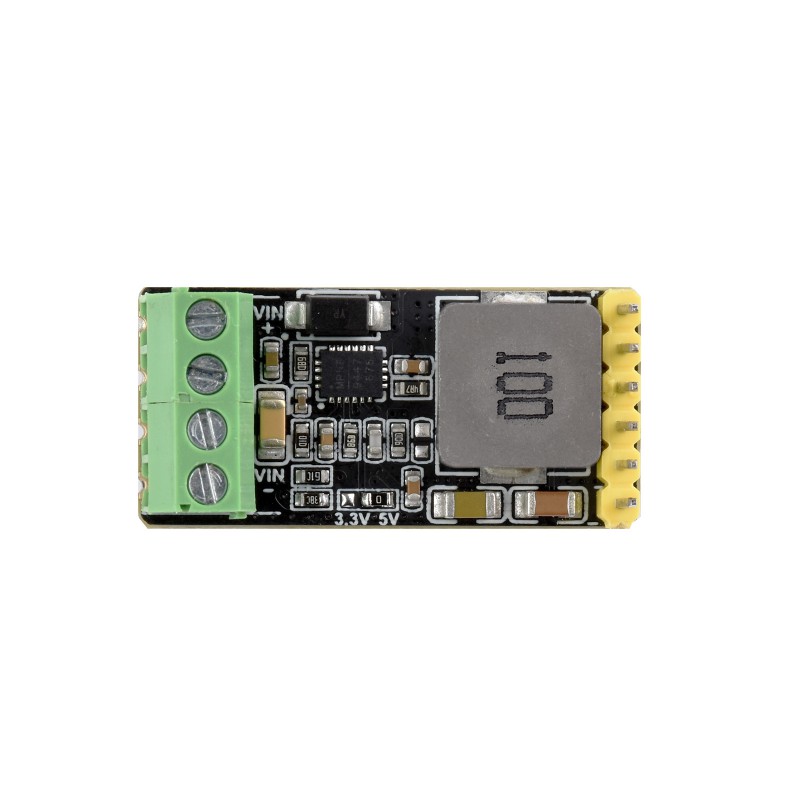

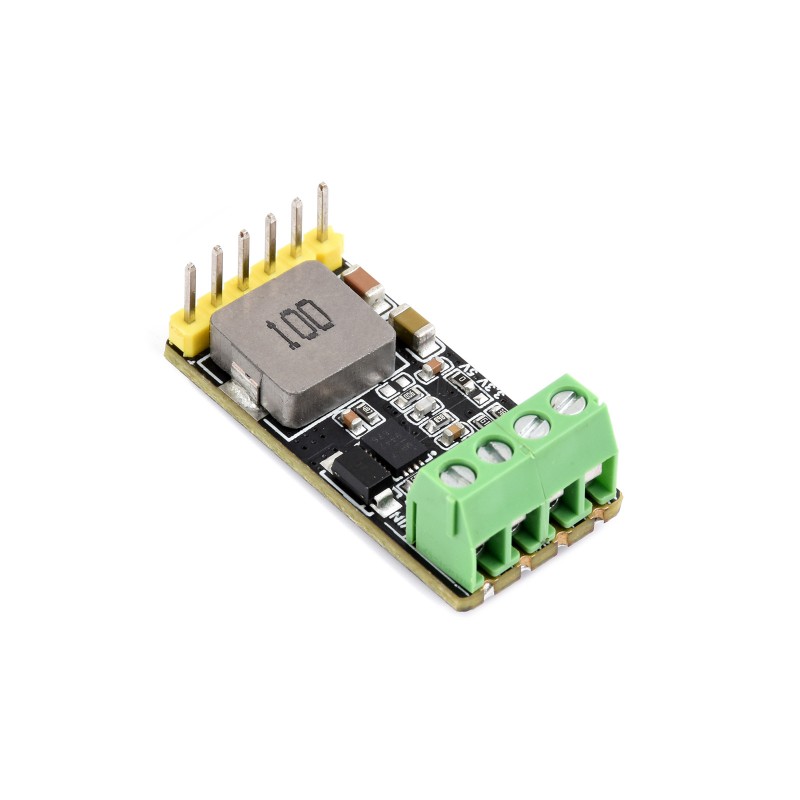

Modul má malé rozměry, černou PCB desku s povrchovou úpravou immersion gold a castellated otvory, takže jej lze použít i při integraci do vlastních desek nebo zařízení. Výstupní proud může dosahovat až 4 A, při vyšším zatížení je však nutné zajistit vhodné chlazení a dostatečně dimenzované vodiče.
Upozornění: Před připojením zařízení vždy zkontrolujte nastavené výstupní napětí modulu. Výchozí výstup je 5 V. Pro výstup 3,3 V je nutné upravit nastavení přepájením 0R rezistoru podle dokumentace výrobce.
Hlavní vlastnosti
- DC-DC step-down měnič – snižování stejnosměrného napětí na 5 V nebo 3,3 V
- Široký rozsah vstupního napětí – 6 – 36 V při výstupu 5 V, 5 – 36 V při výstupu 3,3 V
- Výchozí výstup 5 V – připraven pro běžné 5V napájecí aplikace
- Možnost přepnutí na 3,3 V – přepájením 0R rezistoru na desce
- Výstupní proud do 4 A – vhodný i pro výkonnější napájecí aplikace
- Spínací frekvence 500 kHz – kompaktní řešení snižujícího měniče
Technické specifikace
| Vstupní napětí v režimu 5 V | 6 – 36 V DC |
| Vstupní napětí v režimu 3,3 V | 5 – 36 V DC |
| Výstupní napětí | 5 V výchozí / 3,3 V po přepnutí 0R rezistoru |
| Výstupní proud | 0 – 4 A |
| Maximální výstupní proud | až 5 A v extrémních podmínkách při dostatečném chlazení |
| Spínací frekvence | 500 kHz |

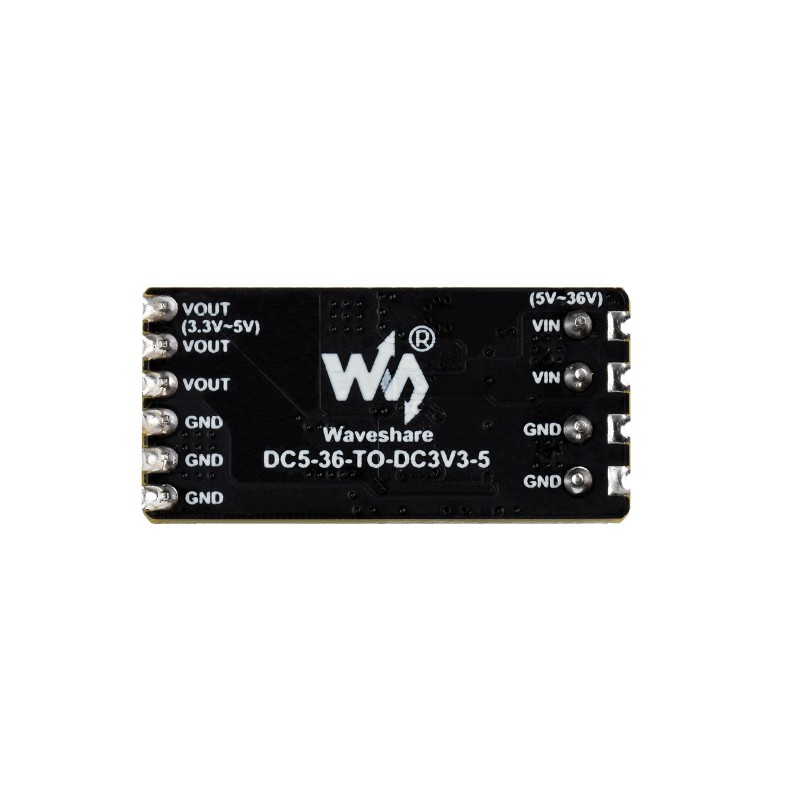

Popis rozhraní
| VIN+ | Kladný vstup napájení |
| VIN- | Záporný vstup napájení |
| VOUT(+) | Kladný výstup napájení |
| GND(-) | Záporný výstup / zem |
Nastavení výstupního napětí
- Výstup 5 V – výchozí nastavení modulu, vstupní napětí 6 – 36 V DC
- Výstup 3,3 V – nastavení přepájením 0R rezistoru na stranu 3,3 V, vstupní napětí 5 – 36 V DC
Použití
- napájení mikrokontrolérů a vývojových desek
- převod napětí z 12V nebo 24V systémů na 5 V / 3,3 V
- napájení senzorů, komunikačních modulů a periferií
- embedded zařízení a vlastní PCB projekty
- robotika, automatizace a IoT projekty
- prototypování napájecích obvodů
Více informací o zapojení, dokumentaci a používání naleznete na stránce výrobce: Waveshare DC5-36-TO-DC3V3-5 Wiki
