Popis

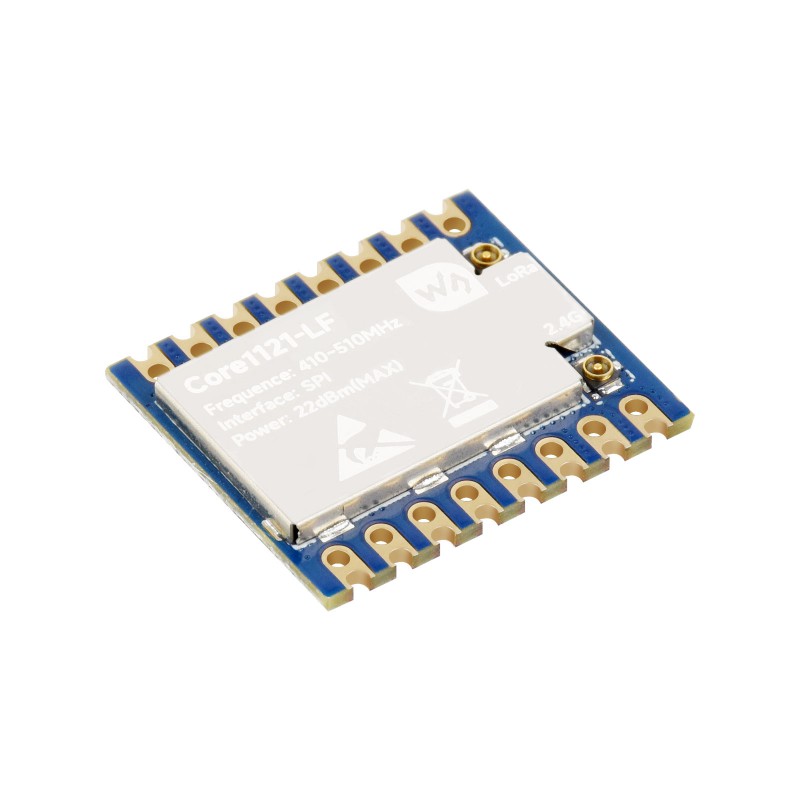

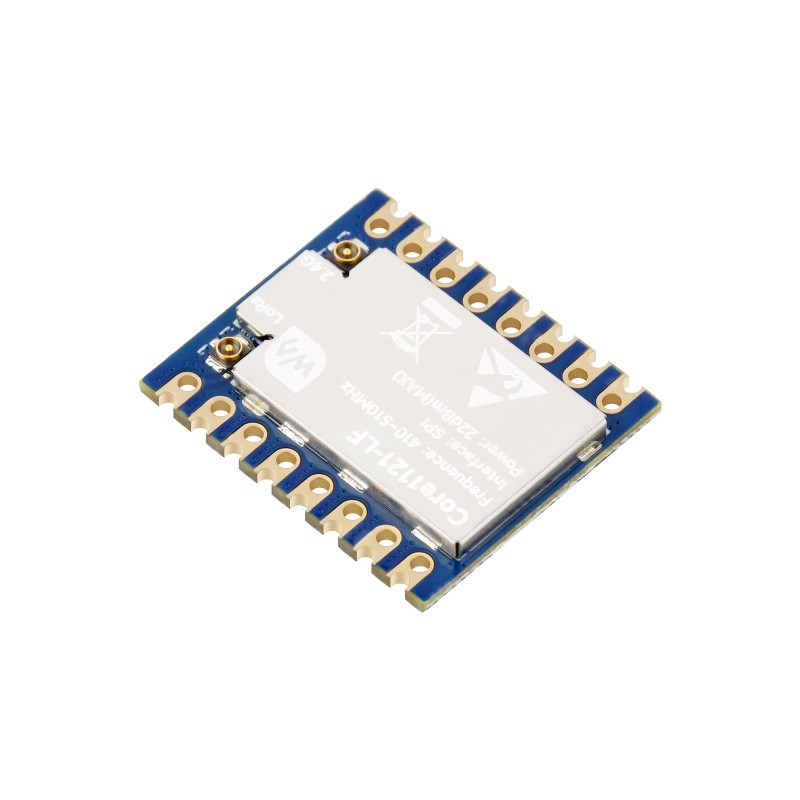

Waveshare Core1121-LF je kompaktní dvoupásmový LoRa modul založený na nízkoenergetickém transceiveru Semtech LR1121. Tato verze podporuje Sub-GHz pásmo 410 – 510 MHz, tedy například pásma kolem 433 MHz nebo 470 MHz.
Modul je vhodný pro IoT projekty, LPWAN aplikace, vzdálený sběr dat, chytré domácnosti, monitorování životního prostředí nebo jiné bezdrátové aplikace s nízkou spotřebou. Komunikuje přes SPI rozhraní a lze jej použít s různými mikrokontroléry a vývojovými deskami.
Kromě Sub-GHz pásma podporuje Core1121-LF i pásma 1,9 – 2,1 GHz a 2,4 – 2,5 GHz. Modul podporuje modulace LoRa, (G)FSK a LR-FHSS, má integrovaný AES-128 šifrovací engine, 32 MHz TCXO oscilátor a anténní připojení přes IPEX-4 konektor.
Hlavní vlastnosti
- LoRa modul s transceiverem Semtech LR1121
- LF verze s rozsahem 410 – 510 MHz
- podpora Sub-GHz, S-band a 2,4 GHz ISM pásma
- modulace LoRa, (G)FSK a LR-FHSS
- SPI komunikační rozhraní
- AES-128 šifrovací engine
- 32 MHz TCXO oscilátor
- IPEX-4 anténní konektor
Technické specifikace
| RF čip | LR1121 |
| Frekvenční rozsah LF | 410 – 510 MHz |
| Další podporovaná pásma | 1900 – 2100 MHz, 2400 – 2500 MHz |
| Modulace | LoRa, (G)FSK, LR-FHSS |
| Datová rychlost LoRa | 0,091 – 62,5 Kbps |
| Datová rychlost (G)FSK | 0,6 – 300 Kbps |
| Vysílací výkon | -9 až 22 dBm v Sub-GHz pásmu, -18 až 13 dBm v ISM pásmu |
| Citlivost přijímače | -127 dBm v Sub-GHz pásmu, -111 dBm v ISM pásmu |
| Spread factor | SF5 – SF12 |
| Referenční dosah | Sub-GHz pásmo přibližně 5 km, ISM pásmo přibližně 2 km |
| Napájecí napětí | 3,3 V, maximum 3,8 V |
| Logická úroveň | 3,3 V |
| Komunikační rozhraní | SPI |
| Křemenný oscilátor | 32 MHz TCXO |
| Anténní rozhraní | IPEX-4 konektor nebo castellated vývodů |
| Ochrana antény | TVS ochrana |
| Provozní teplota | -40 °C až +85 °C |

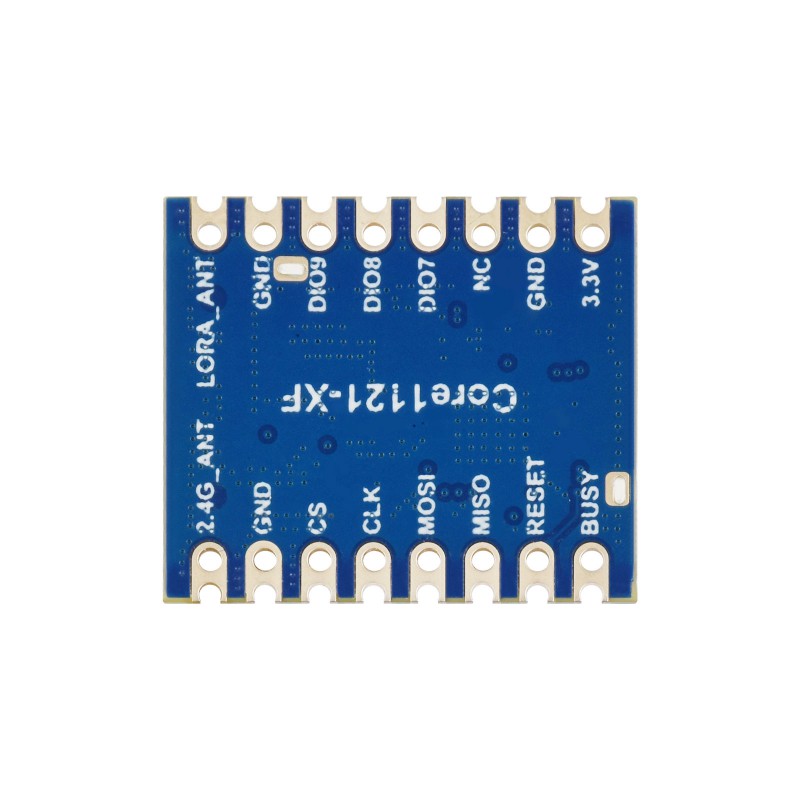

| Typ vývodů | Castellated okraje / spájkovací otvory, rozteč 2,54 mm |
| Rozměry | 19 × 22 mm |
Rozdíl oproti HF verzi
Tato LF verze pracuje v Sub-GHz rozsahu 410 – 510 MHz. Pokud hledáte verzi pro pásmo 850 – 930 MHz, tedy například pro 868 MHz nebo 915 MHz LoRa aplikace, podívejte se na Waveshare Core1121-HF LoRa modul 850–930 MHz.
Anténní připojení
Modul má anténní rozhraní přes IPEX-4 konektor. Podle výrobce je možné použít i castellated vývodů pro anténu, což však vyžaduje dodatečnou úpravu podle dokumentace.
Důležité upozornění
Modul používá 3,3 V logické úrovně. Při použití s 5 V mikrokontroléry je nutný převodník logických úrovní, jinak může dojít k poškození modulu.
Při výběru LoRa modulu je nutné zohlednit místní předpisy pro používání rádiových frekvencí.
Možné použití
- LoRa a LoRaWAN projekty
- LPWAN sítě a IoT zařízení
- vzdálený sběr dat ze senzorů
- chytré domácnosti a automatizace
- monitorování životního prostředí
- sledování majetku a vzdálené měření
Dokumentace
Dokumentaci, schéma zapojení a ukázkové příklady naleznete na stránce výrobce: Waveshare Core1121-XF Wiki
