Popis

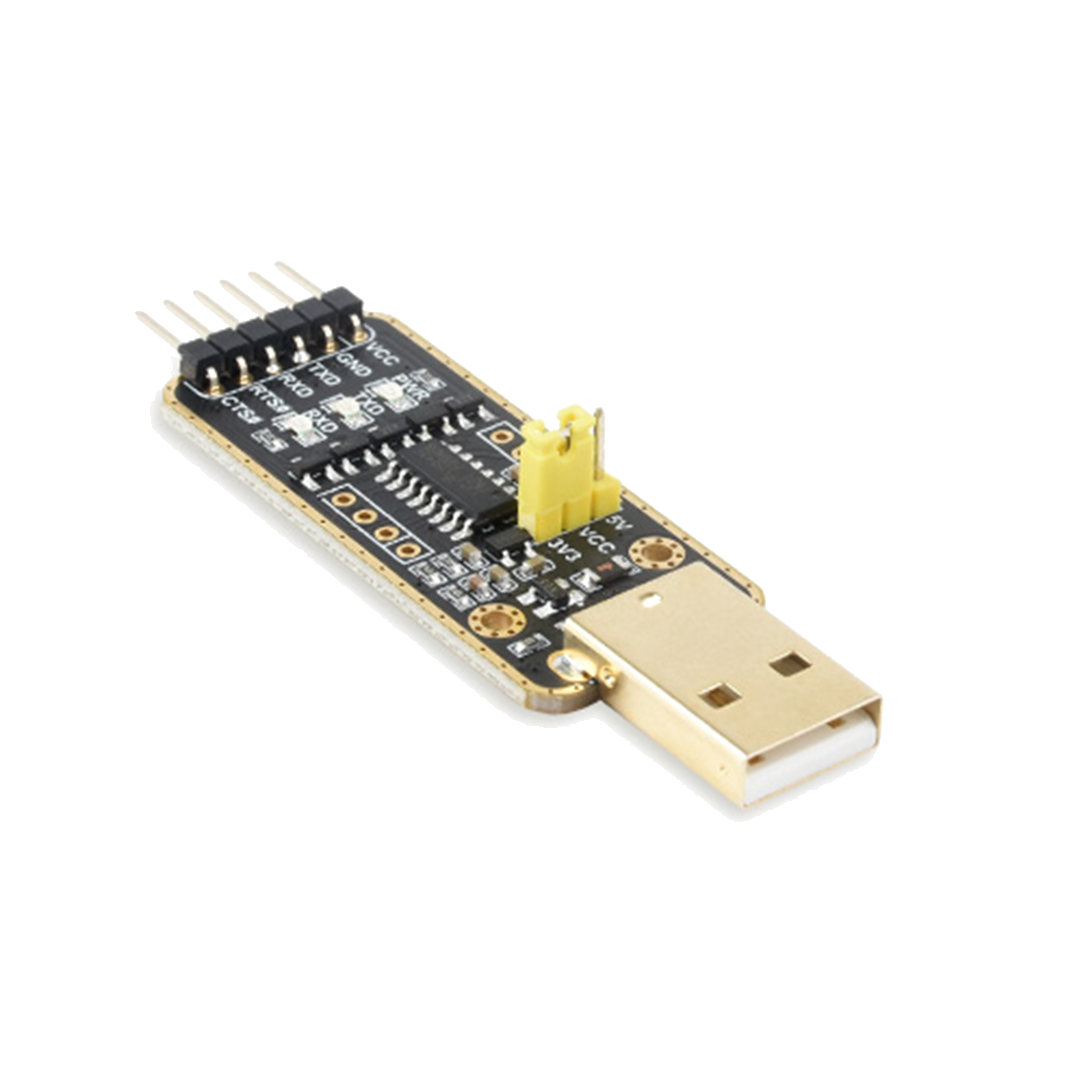

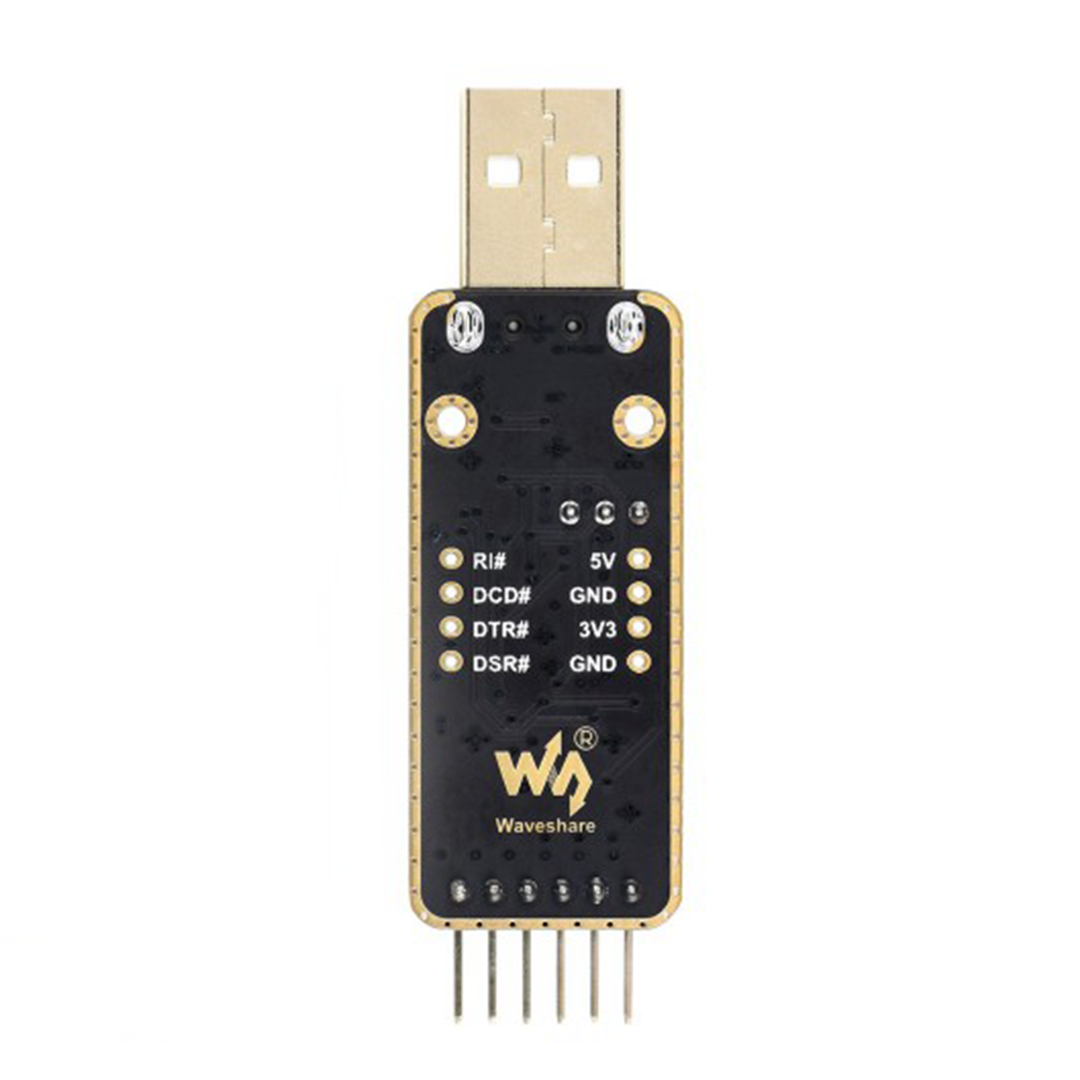

Waveshare CH343 USB-A na UART TTL převodník je komunikační modul určený k propojení počítače se zařízeními využívajícími sériovou UART komunikaci na TTL úrovních. Modul využívá čip CH343G a je vhodný pro programování, ladění a sériovou komunikaci s mikrokontroléry a vývojovými deskami.
Modul je vybaven konektorem USB-A a podporuje přenosovou rychlost až 6 Mbps. Na desce je možné zvolit TTL úroveň 5 V / 3,3 V / 2,5 V / 1,8 V, díky čemuž je použitelný s různými mikrokontroléry a cílovými zařízeními.
Na modulu se nacházejí LED indikátory PWR, RXD a TXD, které usnadňují kontrolu napájení a datové komunikace. Deska obsahuje i ochranné prvky pro bezpečnější používání při připojování k počítači a cílovému zařízení.
Upozornění: Modul je určen pro UART komunikaci na TTL úrovních. Nepřipojujte jej přímo na klasické rozhraní RS232, které používá odlišné napěťové úrovně.
Hlavní vlastnosti
- USB-A na UART TTL převodník – pro sériovou komunikaci mezi PC a mikrokontrolérem
- Čip CH343G – podpora vysoké přenosové rychlosti
- Přenosová rychlost až 6 Mbps – vhodné i pro rychlejší sériovou komunikaci
- Nastavitelné TTL úrovně – 5 V / 3,3 V / 2,5 V / 1,8 V
- USB-A konektor – jednoduché připojení k počítači
- Podpora více systémů – Windows, macOS, Linux a Android
- LED indikátory – PWR, RXD a TXD pro kontrolu stavu modulu
- Ochranné obvody – resetovatelná pojistka, TVS ochrana a IO ochrana
Technické specifikace
| Čip | CH343G |
| Host rozhraní | USB-A |
| Rozhraní zařízení | UART TTL |
| Přenosová rychlost | 50 bps – 6 Mbps |
| Logické úrovně UART | 5 V / 3,3 V / 2,5 V / 1,8 V |
| UART konektor | 6-pinová zahnutá pinová lišta |
| LED indikátory | PWR, RXD, TXD |
| Podporované systémy | Windows 7 / 8 / 8.1 / 10 / 11, macOS, Linux, Android |
| Ochrana USB rozhraní | Resetovatelná pojistka, ESD / TVS ochrana |
| Ochrana UART rozhraní | IO ochranná dioda |

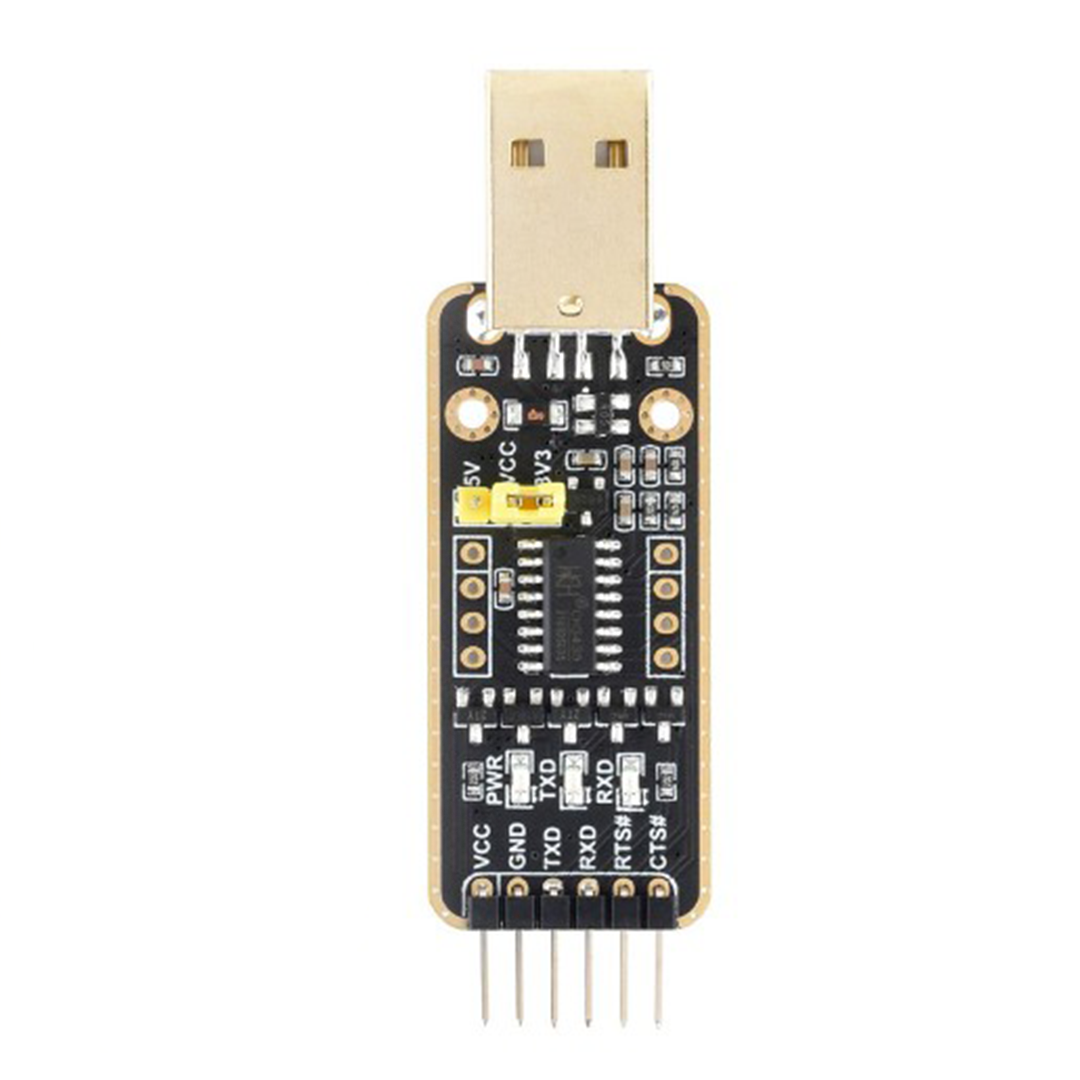

Popis pinů
| VCC | 5 V / 3,3 V / 2,5 V / 1,8 V podle nastavení logické úrovně |
| GND | Zem |
| TXD | Připojit na RXD pin mikrokontroléra |
| RXD | Připojit na TXD pin mikrokontroléra |
| RTS# | Připojit na CTS pin mikrokontroléra |
| CTS# | Připojit na RTS pin mikrokontroléra |
Obsah balení
- 1× Waveshare CH343 USB-A UART Board
- 1× 6-pinový propojovací kábel
Použití
- sériová komunikace mezi PC a mikrokontrolérem
- programování a ladění vývojových desek
- UART komunikace s Arduino, ESP, STM32 a dalšími MCU
- diagnostika a výpis dat přes sériový port
- připojení zařízení s TTL UART rozhraním
Více informací o zapojení, ovladačích a používání naleznete na stránce výrobce: Waveshare CH343 USB UART Board Wiki
