Popis

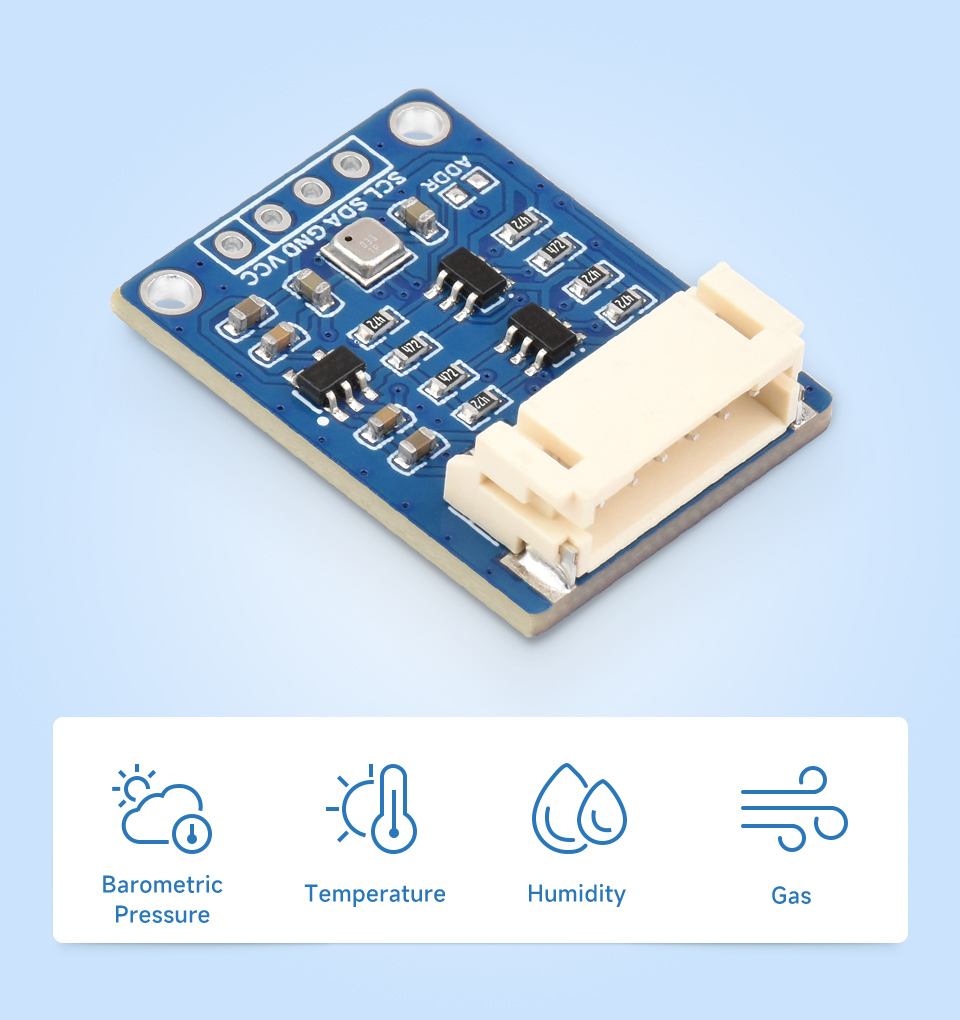

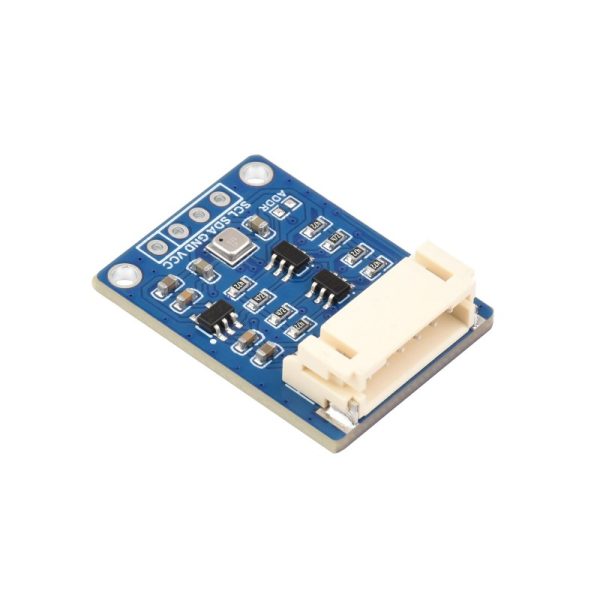

Waveshare BME680 environmentální senzor je kompaktní modul určený na měření více parametrů okolního prostředí. Umožňuje měřit teplotu, relativní vlhkost, atmosférický tlak a zároveň podporuje detekci změn VOC plynů.
Senzor komunikuje prostřednictvím I2C nebo SPI rozhraní. Výchozí rozhraní je I2C, přičemž I2C adresa je nastavitelná mezi 0x77 a 0x76. Na modulu se nachází převodník logických úrovní, díky čemuž je kompatibilní s 3,3 V i 5 V mikrokontrolery.
Hlavní vlastnosti
- Senzor BME680 – měření teploty, vlhkosti, tlaku a změn VOC plynů
- 4 měřené veličiny v jednom modulu – vhodné pro environmentální a IoT projekty
- I2C a SPI rozhraní – flexibilné připojení k mikrokontroleru
- Nastavitelná I2C adresa – 0x77 standardně, 0x76 po propojení ADDR padu
- Kompatibilita se systémy 3,3 V / 5 V – díky převodníku logických úrovní
- Podpora vývojových platforem – Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 a další
Technické specifikace
| Senzor | BME680 |
| Měřené veličiny | Teplota, relativní vlhkost, atmosférický tlak, změny VOC plynů |
| Komunikační rozhraní | I2C / SPI |
| Výchozí rozhraní | I2C |
| I2C adresa | 0x77 standardně / 0x76 po propojení ADDR padu |
| Napájecí napětí | 3,3 V / 5 V |
| Teplotní rozsah | -40 až 85 °C |
| Přesnost měření teploty | ±1,0 °C v rozsahu 0 až 65 °C |
| Rozsah měření vlhkosti | 0 až 100 % RH |
| Přesnost měření vlhkosti | ±3 % RH |
| Rozsah měření tlaku | 300 až 1100 hPa |
| Přesnost měření tlaku | ±1,0 hPa v rozsahu 0 až 65 °C |
| Detekce plynů | Detekce změn VOC plynů |

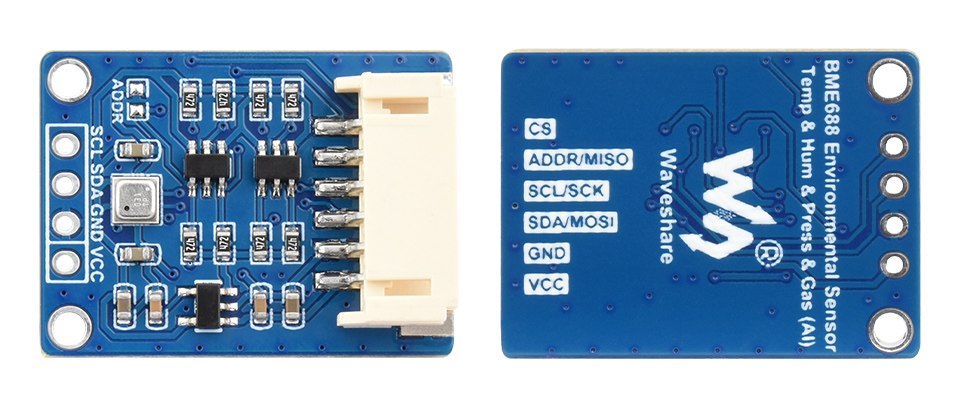

Popis pinů
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| SCL / SCK | I2C hodinová linka / SPI hodinový vstup |
| SDA / MOSI | I2C datová linka / SPI datový vstup master output |
| ADDR / MISO | Nastavení I2C adresy / SPI datový výstup slave output |
| CS | Výběr čipu pro SPI, aktivní v nízké úrovni |
Obsah balení
- 1× Waveshare BME680 Environmental Sensor
- 1× PH2.0 6-pinový kabel
Použití
- monitorování teploty, vlhkosti a tlaku
- detekce změn VOC plynů
- projekty na sledování kvality vzduchu
- meteorologické stanice
- inteligentná domácnost a automatizace
- IoT zařízení s nízkou spotřebou
- projekty s Arduino, Raspberry Pi, Raspberry Pi Pico nebo ESP32
Více informací o zapojení, dokumentaci a ukázkových kódech najdete na stránce výrobce: Waveshare BME680 Environmental Sensor Wiki
