Popis

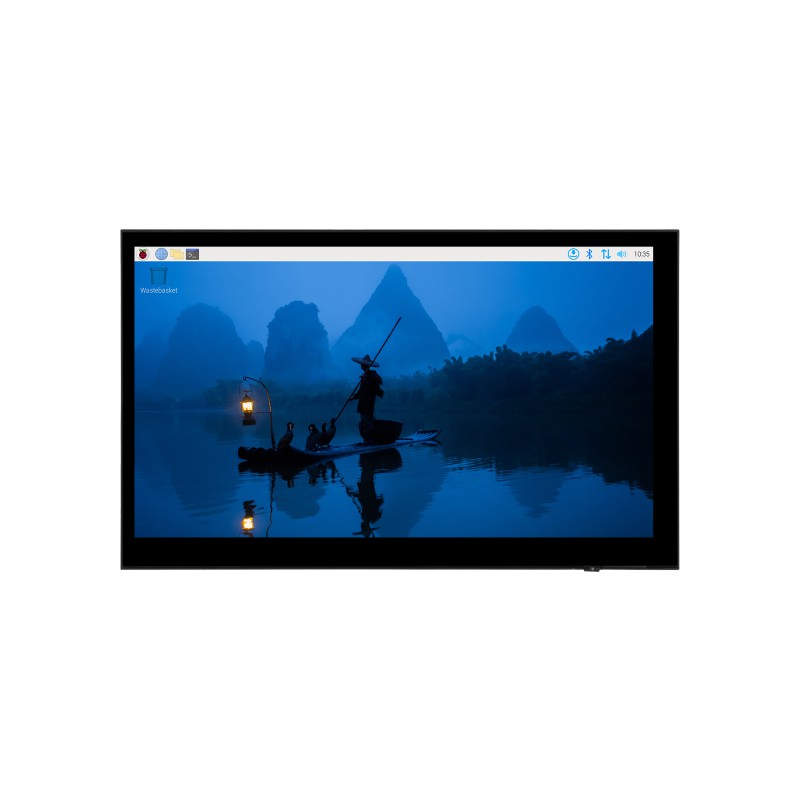

Waveshare 7-DSI-TOUCH-C je 7″ dotykový IPS displej s rozlišením 1024 × 600 px určený pro vývojové desky s kompatibilním DSI rozhraním. Obraz je přenášen přes DSI s obnovovací frekvencí až 60 Hz a dotyková vrstva komunikuje přes I2C.
Displej podporuje 5bodové kapacitní dotykové ovládání a softwarové nastavení intenzity podsvícení. Hliníková zadní část zároveň poskytuje pevné provedení a pasivní odvod tepla.
Hlavní vlastnosti
- 7″ IPS displej se širokým pozorovacím úhlem
- 5bodové kapacitní dotykové ovládání
- DSI rozhraní pro obraz a I2C pro dotyk
- obnovovací frekvence až 60 Hz
- softwarové nastavení jasu podsvícení
- hliníková zadní část s pasivním chlazením
Technické specifikace
| Úhlopříčka | 7″ |
| Typ panelu | IPS |
| Rozlišení | 1024 × 600 px |
| Obnovovací frekvence | až 60 Hz |
| Pozorovací úhel | 170° |
| Jas | 400 cd/m² |
| Dotyk | kapacitní, až 5 bodů |
| Rozhraní displeje | DSI |
| Rozhraní dotyku | I2C |
| Display IC | EK79007 |
| Touch IC | GT911 |
| Napájení | 5 V |
| Typický vstupní proud | 0,43 A |
| Provozní teplota | 0 až 60 °C |
Rozhraní a pinout

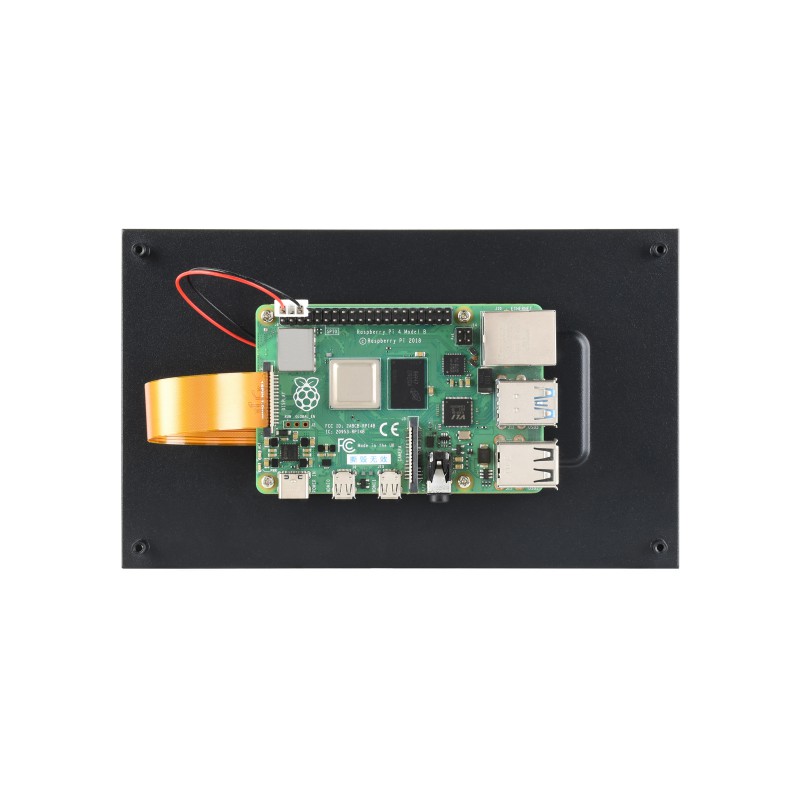

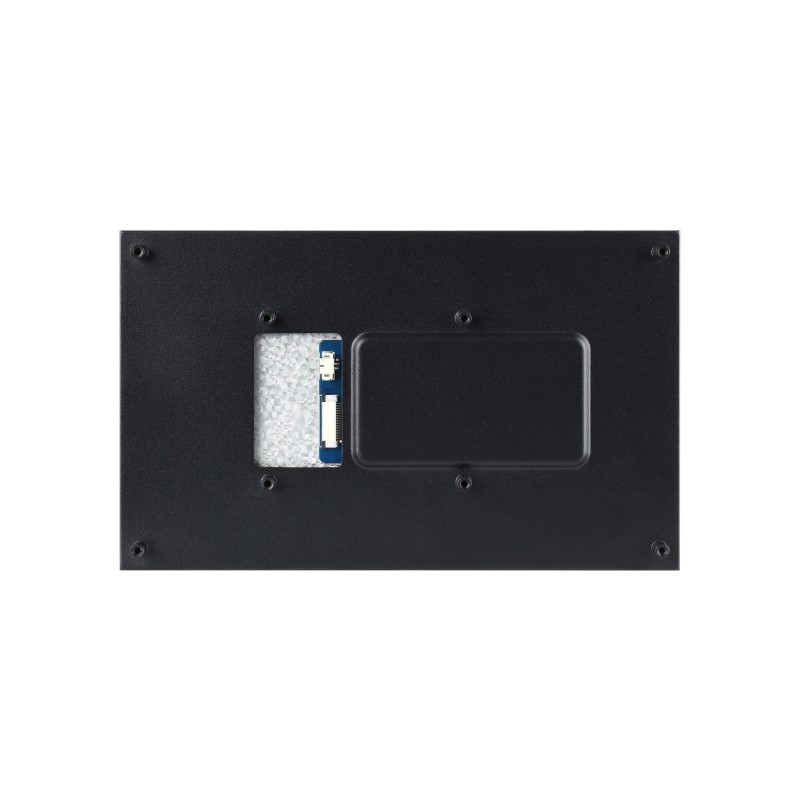

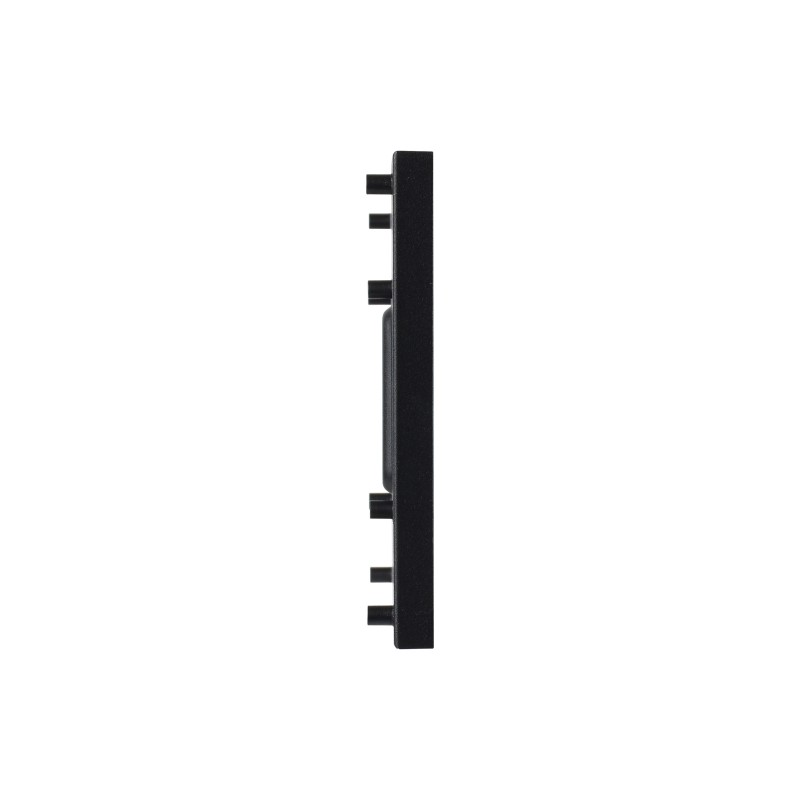

Na zadní straně displeje se nachází 22pinové DSI rozhraní, napájecí piny 5 V a GND a montážní otvory pro Raspberry Pi.
Rozložení pinů DSI konektoru je znázorněno na obrázku. Vyvedeny jsou napájecí piny, I2C SDA/SCL a MIPI DSI datové a hodinové signály.
Kompatibilita
Displej je možné použít s Raspberry Pi 5 a Compute Module 5, kde podporuje Raspberry Pi OS a vícebodové dotykové ovládání. Podporovány jsou také platformy ESP32-P4, RK3506 a RK3576 s příslušným softwarem a DSI rozhraním.
U Raspberry Pi se displej připojuje pomocí 22pinového DSI FFC kabelu a napájí se z 5 V a GND GPIO pinů.
Obsah balení
- 1× Waveshare 7-DSI-TOUCH-C
- 1× MIPI DSI kabel 12 cm
- 1× MX1.25 2pin na 2.54 mm 3pin kabel
- 2× 22pin FFC kabel cca 200 mm
- 1× MX1.25 2pin na MX1.25 4pin kabel cca 150 mm
- montážní distanční prvky
Dokumentace
Návody na zapojení, konfiguraci Raspberry Pi, nastavení jasu a další informace naleznete na: Waveshare 7-DSI-TOUCH-C Wiki.
