Popis

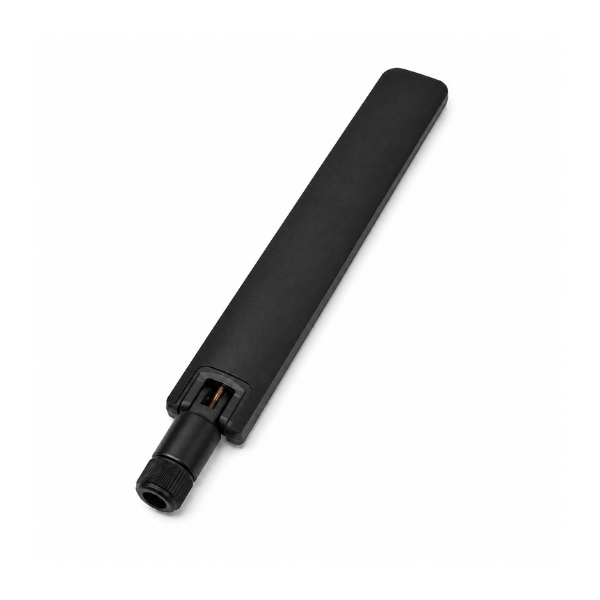

Waveshare 5G/4G/3G/2G External Antenna je externí anténa určená pro mobilní komunikační moduly pracující v širokém frekvenčním rozsahu 600 až 6000 MHz. Je vhodná pro 5G, 4G LTE, 3G i 2G aplikace.
Anténa je vybavena SMA konektorem a dodává se s propojovacím kabelem SMA na IPEX-4, díky čemuž ji lze připojit k mnoha 4G a 5G modemovým modulům.
Hlavní vlastnosti
- podpora 5G, 4G, 3G a 2G sítí
- široký frekvenční rozsah 600 – 6000 MHz
- všesměrová charakteristika
- SMA připojení s redukcí na IPEX-4
- vhodná pro komunikační moduly a vývojové desky s mobilním modemem
Technické specifikace
| Frekvenční rozsah | 600 – 6000 MHz |
| Impedance | 50 Ω |
| Špičkový zisk | -2 až 5,5 dBi |
| Max. vstupní výkon | 25 W |
| Polarizace | lineární |
| Účinnost | 25 – 85 % |
| Konektor antény | SMA Male |

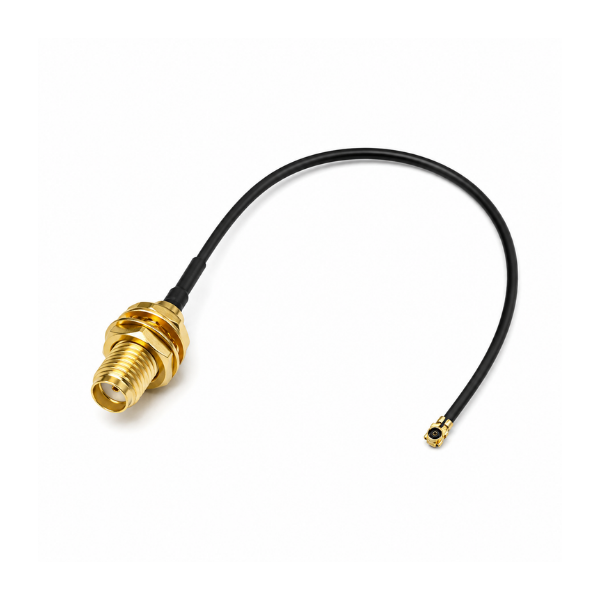

| Propojovací kabel | SMA na IPEX-4 |
| Materiál | ABS |
| Rozměry antény | 152,4 × 21,79 × 14,49 mm |
| Provozní teplota | -40 až 85 °C |
| Skladovací teplota | -40 až 85 °C |
Kompatibilita
Anténa je vhodná pro 5G/4G komunikační moduly vybavené konektorem IPEX-4, například moduly z řady SIMCom nebo Quectel. Před připojením doporučujeme zkontrolovat typ anténního konektoru konkrétního modulu.

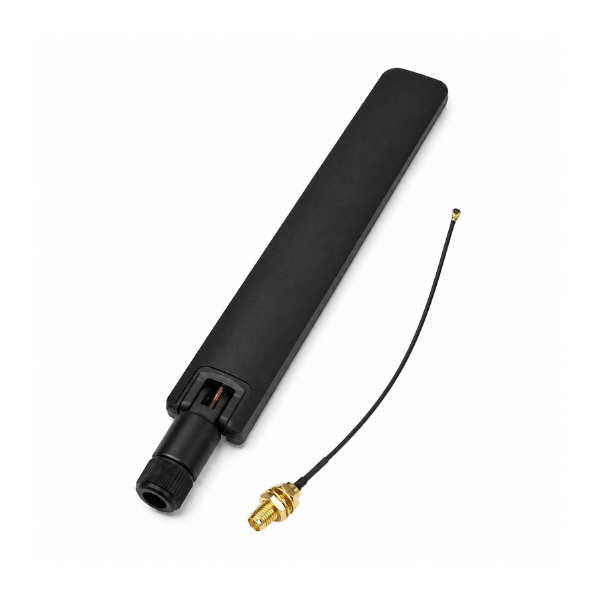

Obsah balení
- 1× 5G/4G/3G/2G externí anténa
- 1× propojovací kabel SMA na IPEX-4
