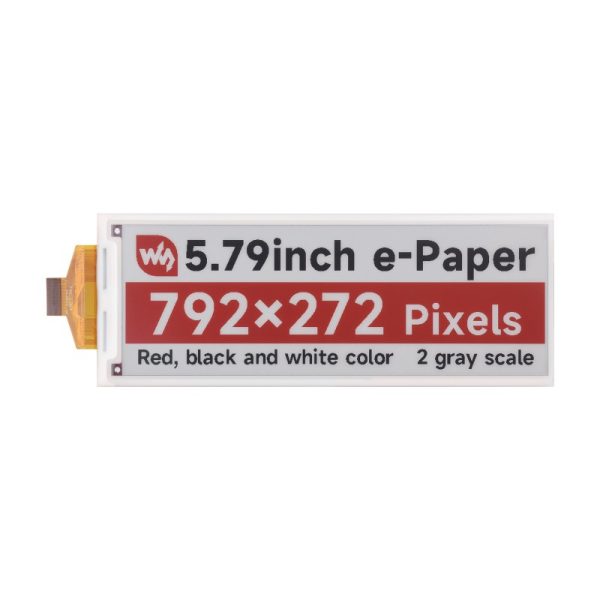

Waveshare 5,79″ tříbarevný e-Paper displej bez PCB desky

606 Kč (bez DPH 501 Kč )

Samostatný 5,79″ tříbarevný e-Paper displej bez PCB desky s rozlišením 792 × 272 px.

2 skladem

Skladem 2 ks

Katalogové číslo: 26844 Kategorie: Štítek:

Popis

Waveshare 5,79″ tříbarevný e-Paper displej bez PCB desky je samostatný e-Ink panel s rozlišením 792 × 272 px, který zobrazuje obsah ve třech barvách – červená, černá a bílá. Je vhodný pro zobrazování textu, ikon, jednoduchých grafických prvků, cenovek, regálových štítků nebo stavových informací.

Jedná se o raw displejový panel bez řídicí PCB desky. K používání je potřeba kompatibilní řídicí deska pro e-Paper displeje.

Technologie e-Paper nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat naposledy zobrazený obsah i po odpojení napájení, přičemž energie je potřeba hlavně při obnově obrazu.

Hlavní vlastnosti

  • 5,79″ e-Paper displej – větší panel vhodný pro cenovky, štítky a informační aplikace
  • Rozlišení 792 × 272 px – vhodné pro text, ikony a jednoduchou grafiku
  • Tříbarevné zobrazení – červená, černá a bílá barva
  • Raw panel bez PCB desky – vyžaduje externí e-Paper driver
  • SPI rozhraní – podpora 3vodičového a 4vodičového SPI připojení
  • Nízká spotřeba energie – energie je potřeba hlavně při obnově obrazu
  • Bez podsvícení – obraz je čitelný při okolním světle
  • Uchování obrazu bez napájení – poslední obsah zůstává zobrazený i po odpojení napájení
  • Široký pozorovací úhel – více než 170°
  • Paper-like efekt – vzhled podobný potištěnému papíru

Technické specifikace

Úhlopříčka 5,79″
Rozlišení 792 × 272 px
Barvy displeje červená / černá / bílá
Stupně šedi 2
Komunikační rozhraní SPI
Typ SPI 3vodičové SPI / 4vodičové SPI
Provozní napětí displeje 3,3 V
Velikost zobrazovací plochy 139,00 × 47,74 mm
Rozměry panelu 150,92 × 56,94 × 1,00 mm
Rozteč bodů 0,1755 × 0,1755 mm
Čas úplného obnovení cca 24 s
Spotřeba při obnově typ. < 50 mW
Pohotovostní proud < 0,01 µA
Pozorovací úhel > 170°

Kompatibilní řídicí desky

  • Waveshare e-Paper Driver HAT
  • Waveshare e-Paper Shield
  • Waveshare e-Paper ESP8266 Driver Board
  • Waveshare e-Paper ESP32 Driver Board

Použití

  • elektronické cenovky a regálové štítky
  • informační a stavové displeje
  • označení zařízení nebo majetku
  • konferenční jmenovky a identifikační štítky
  • výstražné nebo zvýrazněné údaje pomocí červené barvy
  • IoT a nízkoenergetické aplikace
  • projekty s externí e-Paper řídicí deskou

Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 5.79inch e-Paper Module (B) Wiki

Další informace

Hmotnost 84 g
