Popis

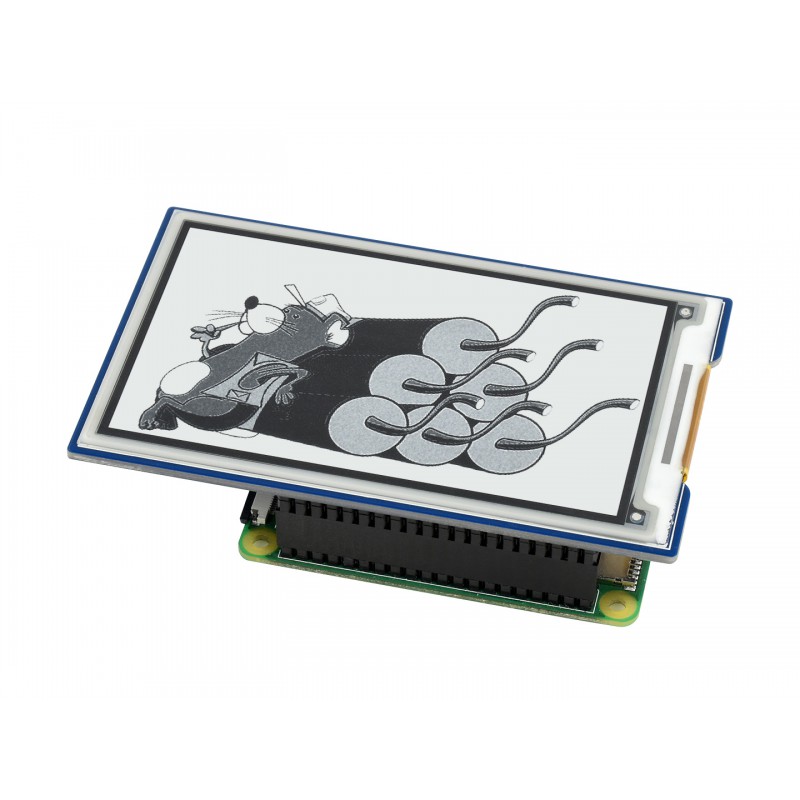

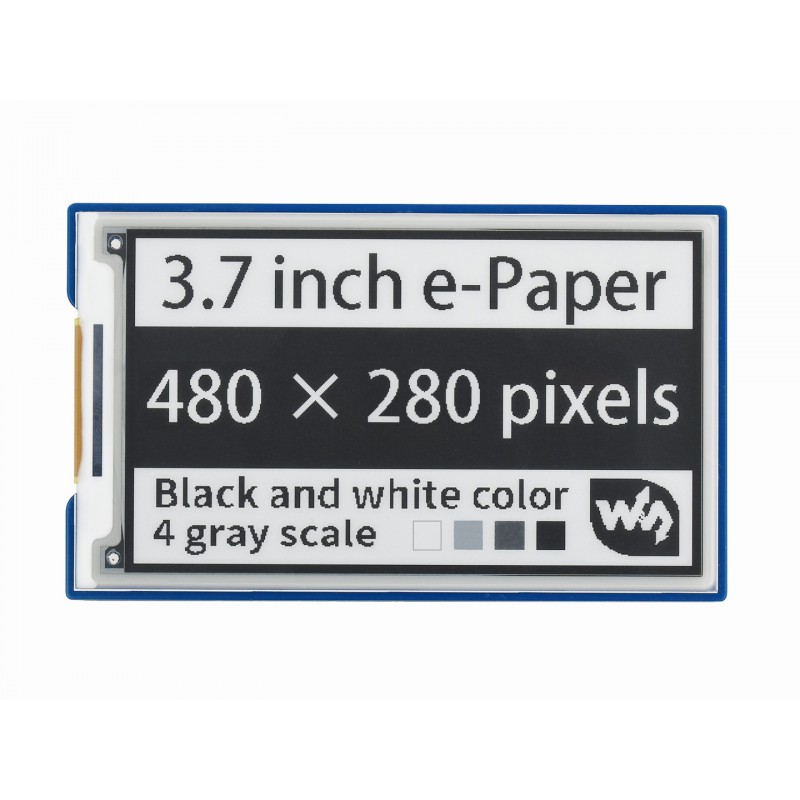

Waveshare 3.7″ e-Paper HAT je e-ink displej s úhlopříčkou 3,7″, určený zejména pro Raspberry Pi. Displej má rozlišení 480 × 280 px, zobrazuje černou a bílou barvu a podporuje 4 stupně šedi.
E-Paper technologie nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat posledně zobrazený obsah i po odpojení napájení, přičemž energie je potřebná zejména při obnově obrazu. Díky tomu je vhodný pro nízkoenergetické projekty, informační štítky, cenovky nebo stavové displeje.
Modul komunikuje přes SPI rozhraní a je vybaven standardním 40pinovým GPIO konektorem pro přímé připojení k Raspberry Pi. Pomocí přiloženého 8pinového kabelu je možné displej použít i s dalšími řídicími deskami, například Arduino, STM32.
Hlavní vlastnosti
- 3,7″ e-Paper displej – vhodný pro informační a nízkoenergetické aplikace
- Rozlišení 480 × 280 px – dostatečné pro text, ikony a jednoduchou grafiku
- Černobílé zobrazení se 4 stupni šedi – jemnější vykreslení obsahu
- SPI rozhraní – jednoduché připojení k Raspberry Pi a mikrokontrolérům
- 40pinový GPIO konektor – přímé nasazení na Raspberry Pi
- Rychlejší aktualizace vybrané části displeje – při změně malého údaje, například času nebo hodnoty ze senzoru, není potřeba překreslovat celou obrazovku
- Nízká spotřeba energie – napájení je potřebné zejména při obnově obrazu
- Široký pozorovací úhel – více než 170°
Technické specifikace
| Úhlopříčka | 3,7″ |
| Rozlišení | 480 × 280 px |
| Barvy displeje | černá / bílá |
| Stupně šedi | 4 |
| Komunikační rozhraní | SPI |
| Typ SPI | 3vodičové SPI / 4vodičové SPI |
| Napájecí / logické napětí | 3,3 V / 5 V |
| Velikost zobrazovací plochy | 47,32 × 81,12 mm |
| Rozteč bodů | 0,169 × 0,169 mm |
| Čas úplného obnovení | cca 3 s |
| Čas částečného obnovení | cca 0,3 s |
| Spotřeba při obnově | typ. 50 mW |
| Pohotovostní proud | < 0,01 µA |
| Pozorovací úhel | > 170° |
Popis rozhraní
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Výběr čipu, aktivní v log. 0 |
| DC | Výběr data / příkaz |
| RST | Reset displeje, aktivní v log. 0 |
| BUSY | Výstup stavu zaneprázdnění displeje |
Obsah balení
- 1× Waveshare 3.7″ e-Paper HAT
- 1× PH2.0 8pinový kabel, přibližně 20 cm
Použití
- informační displeje a stavové panely
- elektronické štítky a cenovky
- označení regálů, zařízení nebo majetku
- IoT a nízkoenergetické aplikace
- zobrazování údajů ze senzorů
- projekty s Raspberry Pi, Arduino, STM32 nebo Jetson Nano
- prototypování elektroniky s e-Paper displeji
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 3.7inch e-Paper HAT Wiki
