Popis

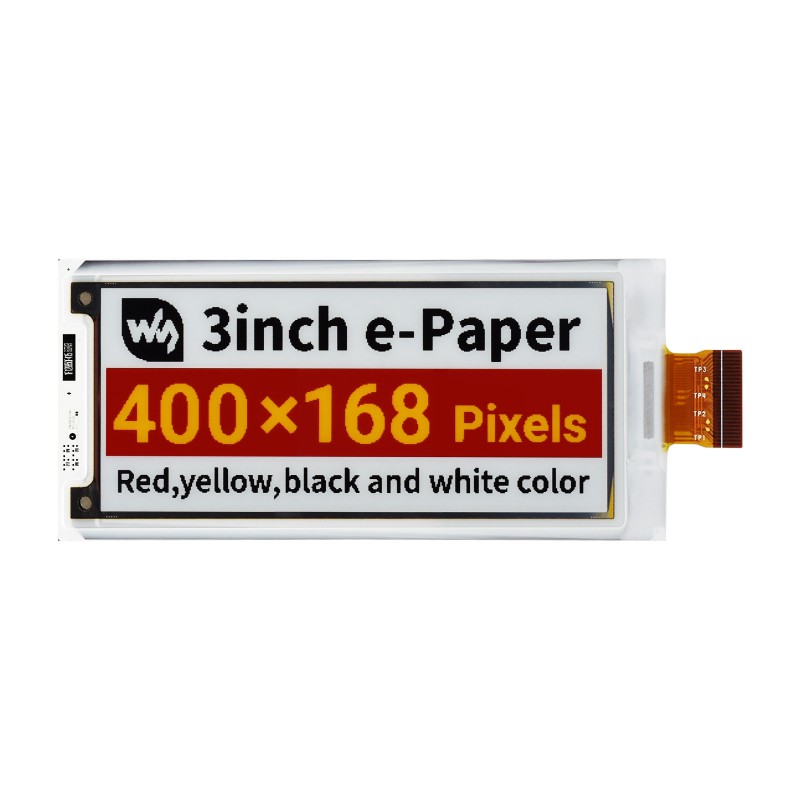

Waveshare 3″ čtyřbarevný e-Paper displej bez PCB desky je samostatný e-Ink panel s rozlišením 400 × 168 px, který zobrazuje obsah ve čtyřech barvách – červená, žlutá, černá a bílá. Je vhodný na zobrazování textu, ikon, jednoduchých grafických prvků, štítků nebo stavových informací.

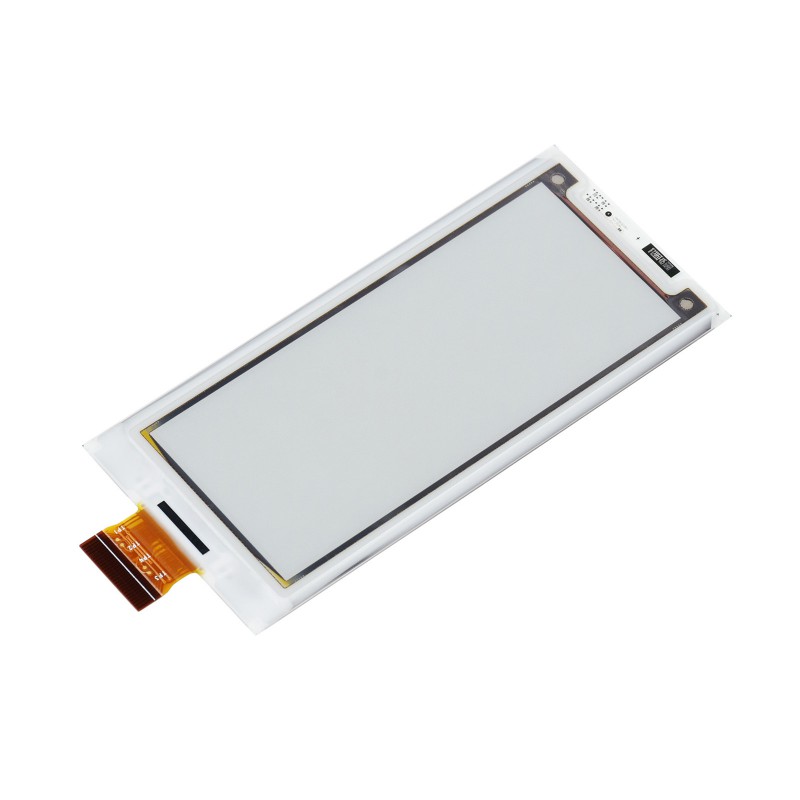

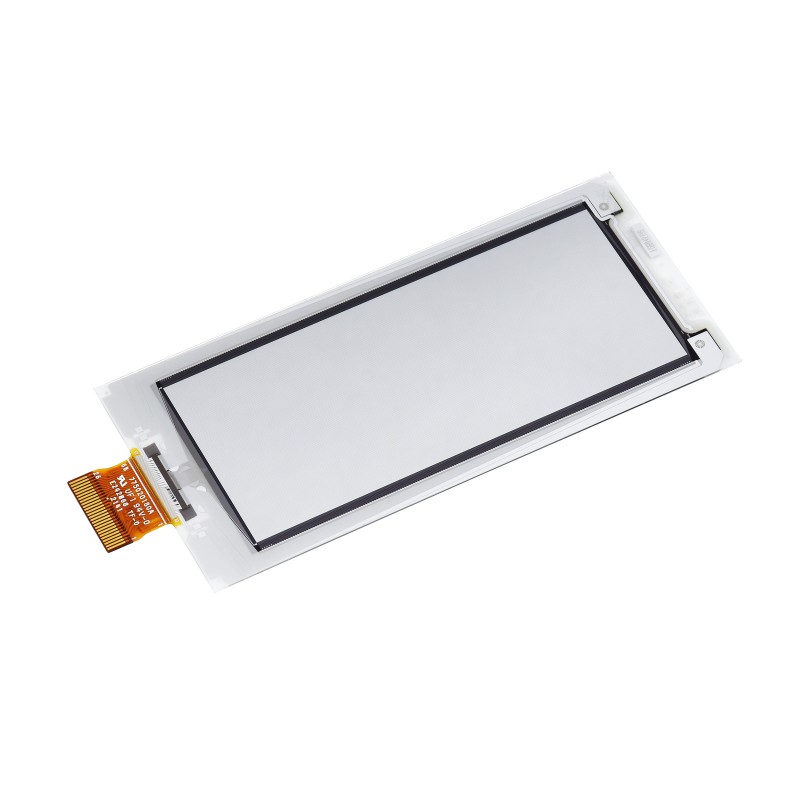

Jedná se o raw zobrazovací panel bez řídící PCB desky. K používání je potřebná kompatibilní řídící deska pro e-Paper displeje.
E-Paper technologie nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat poslední zobrazený obsah i po odpojení napájení, přičemž energie je potřebná hlavně při obnově obrazu.
Hlavní vlastnosti
- 3″ e-Paper displej – vhodný pro štítky, cenové značky a informační aplikace
- Rozlišení 400 × 168 px – vhodné na text, ikony a jednoduchou grafiku
- Čtyřbarevné zobrazení – červená, žlutá, černá a bílá barva
- Raw panel bez PCB desky – vyžaduje externí e-Paper driver
- SPI rozhraní – podpora 3-vodičového a 4-vodičového SPI připojení
- Nízká spotřeba energie – energie je potřebná hlavně při obnově obrazu
- Bez podsvícení – obraz je čitelný při okolním světle
- Širokий pozorovací úhel – více než 170°
- Paper-like efekt – vzhled podobný tištěnému papíru
Technické specifikace
| Uhlopříčka | 3″ |
| Rozlišení | 400 × 168 px |
| Barvy displeje | červená / žlutá / černá / bílá |
| Stupně šedi | 2 |
| Komunikační rozhraní | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Provozní napětí displeje | 3,3 V |
| Velikost zobrazovací plochy | 70,4 × 29,568 mm |
| Rozměry panelu | 86,4 × 39,2 × 0,85 mm |
| Rozteč bodů | 0,176 × 0,176 mm |
| Čas úplné obnovy | cca 12 s |
| Spotřeba při obnově | typ. < 60 mW |
| Pohotovostní proud | < 0,01 µA |
| Pozorovací úhel | > 170° |
Kompatibilní řídící desky
- Waveshare e-Paper Driver HAT
- Waveshare e-Paper Shield
- Waveshare e-Paper ESP8266 Driver Board
- Waveshare e-Paper ESP32 Driver Board
Použití
- elektronické cenové značky a regálové štítky
- informační a stavové displeje
- označení zařízení nebo majetku
- konferenční jmenovky a identifikační štítky
- zvýraznění údajů pomocí červené a žluté barvy
- IoT a nízkoenergetické aplikace
- projekty s externí e-Paper řídící deskou
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 3inch e-Paper Module (G) Wiki
