Popis

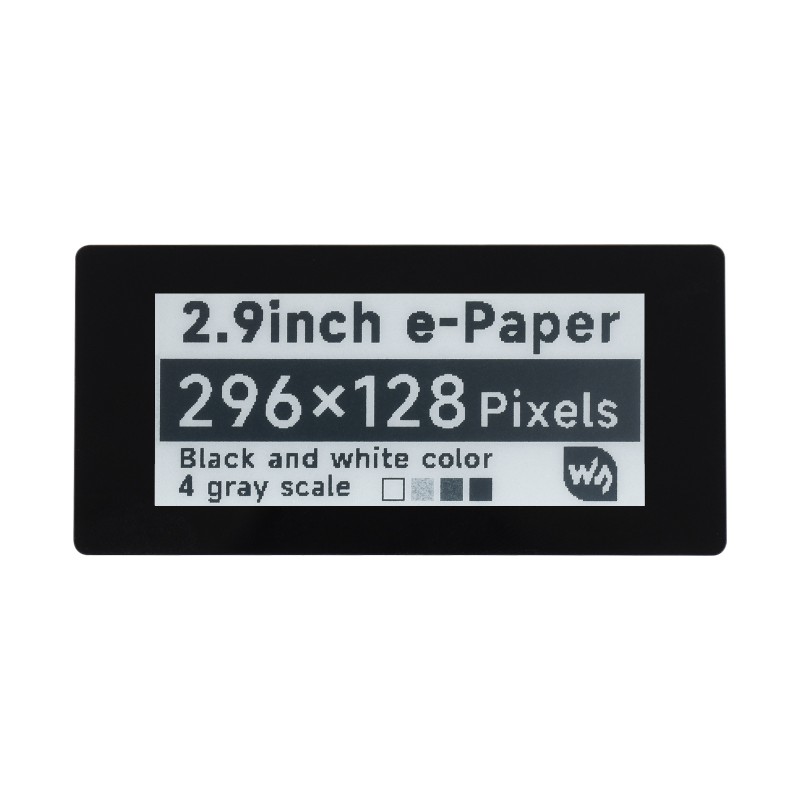

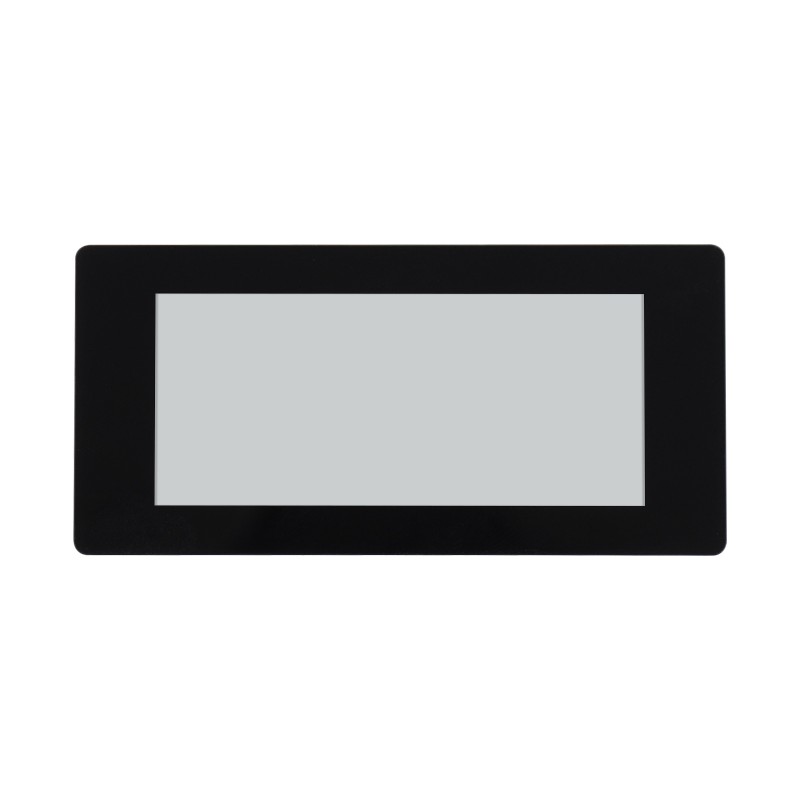

Waveshare 2,9″ dotykový e-Paper HAT displej je e-Ink displej s úhlopříčkou 2,9″, rozlišením 296 × 128 px a kapacitní dotykovou vrstvou. Je určen především pro Raspberry Pi, ale díky vyvedenému rozhraní jej lze používat i s dalšími ovládacími deskami, například Arduino nebo STM32.
E-Paper technologie nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat poslední zobrazený obsah i po odpojení napájení, přičemž energie je potřebná především při aktualizaci obrazu. Díky tomu je vhodný pro nízkoenergetické projekty, stavové panely, ovládací rozhraní, informační displeje nebo IoT aplikace.
Displej komunikuje prostřednictvím SPI rozhraní a dotková vrstva využívá I2C rozhraní. Kapacitný dotyk podporuje až 5 dotykových bodů a umožňuje vytvořit jednoduché uživatelské rozhraní přímo na e-Paper displeji.
Hlavní vlastnosti
- 2,9″ e-Paper displej – vhodný pro informační a nízkoenergetické aplikace
- Kapacitní dotková vrstva – podpora až 5 dotykových bodů
- Rozlišení 296 × 128 px – vhodné na text, ikony a jednoduchou grafiku
- SPI rozhraní displeje – jednoduché připojení k Raspberry Pi a mikrokontrolérům
- I2C rozhraní dotyku – samostatná komunikace pro dotykovou vrstvu
- 40-pinový GPIO konektor – přímé nasazení na Raspberry Pi
- Částečná aktualizace displeje – umožňuje rychlejší překreslení pouze změněných údajů
- Nízká spotřeba energie – energie je potřebná především při aktualizaci obrazu
- Bez podsvícení – obraz je čitelný při okolním světle
- Široký pozorovací úhel – více než 170°
Technické specifikace
| Úhlopříčka | 2,9″ |
| Rozlišení | 296 × 128 px |
| Barvy displeje | černá / bílá |
| Stupně šedi | 2 |
| Typ dotyku | Kapacitní |
| Počet dotykových bodů | 5 |
| Rozhraní displeje | SPI |
| Rozhraní dotykové vrstvy | I2C |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Napájecí / logické napětí | 3,3 V / 5 V |
| Velikost zobrazovací plochy | 66,89 × 29,05 mm |
| Rozteč bodů | 0,227 × 0,226 mm |
| Čas úplné aktualizace | cca 2–3 s |
| Čas částečné aktualizace | cca 0,3–0,6 s |
| Spotřeba při aktualizaci | typ. 26,4 mW |
| Pohotovostní proud | < 0,01 µA |
| Pozorovací úhel | > 170° |
Popis rozhraní
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Výběr čipu displeje |
| DC | Výběr dat / příkazu |
| RST | Reset displeje |
| BUSY | Výstup stavu vytíženosti displeje |
| SDA / SCL | I2C rozhraní dotykové vrstvy |
Použití
- dotykové ovládací panely s Raspberry Pi
- IoT a nízkoenergetické aplikace
- informační a stavové displeje
- zobrazování údajů ze senzorů
- jednoduchá uživatelská rozhraní
- elektronické štítky a informační tabulky
- projekty s Raspberry Pi, Arduino nebo STM32
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 2.9inch Touch e-Paper HAT Wiki
