Popis

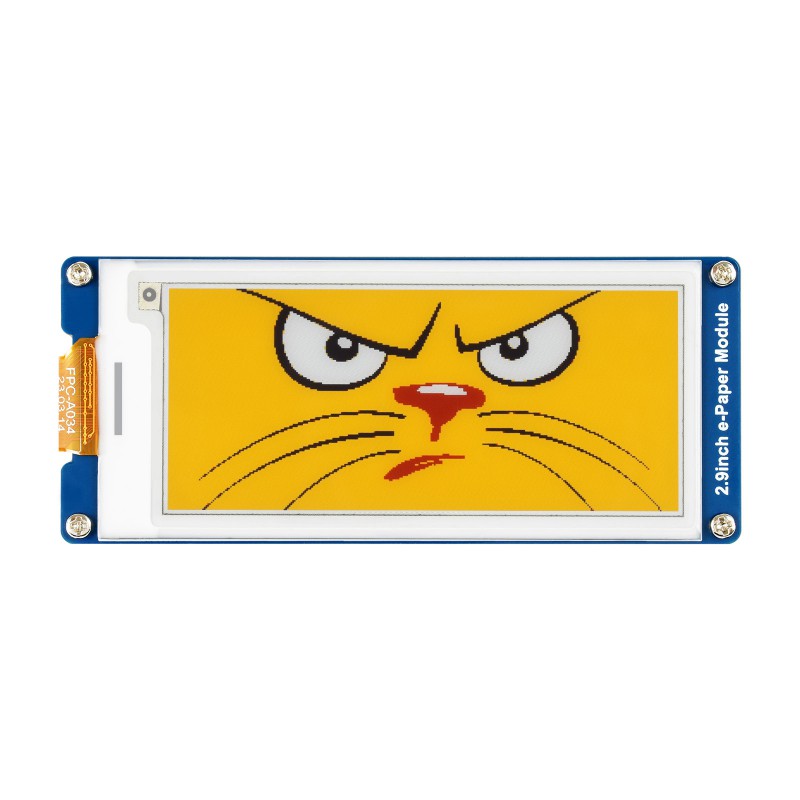

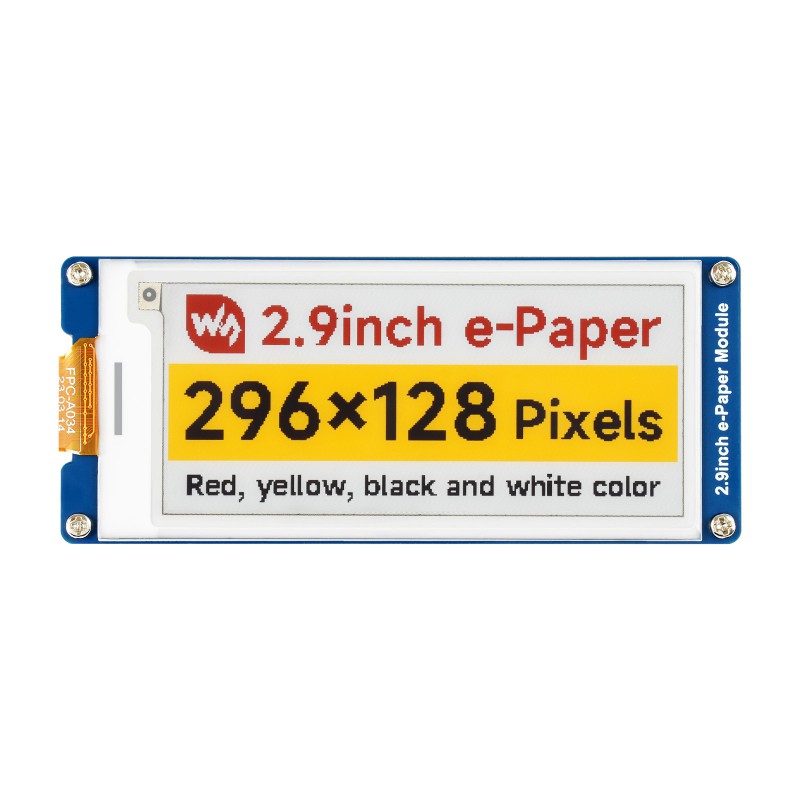

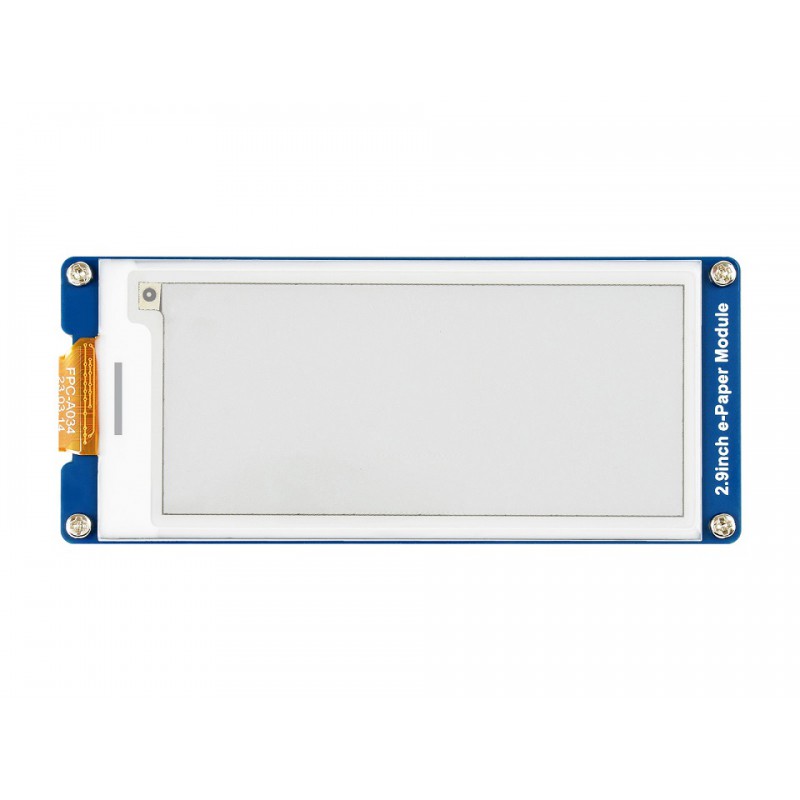

Waveshare 2,9″ čtyřbarevný e-Paper modul je e-Ink displej s rozlišením 296 × 128 px, který zobrazuje obsah ve čtyřech barvách – červená, žlutá, černá a bílá.
Modul komunikuje přes SPI rozhraní a podporuje 3vodičové i 4vodičové SPI připojení. Na desce se nachází převodník logických úrovní, díky čemuž je kompatibilní s 3,3V i 5V systémy.
Technologie e-Paper nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat naposledy zobrazený obsah i po odpojení napájení, přičemž energie je potřeba hlavně při obnově obrazu.
Čtyřbarevné zobrazení je vhodné zejména tam, kde je potřeba zvýraznit důležité údaje nebo rozlišit více stavů pomocí barev.
Hlavní vlastnosti
- 2,9″ e-Paper modul – vhodný pro cenovky, štítky a informační aplikace
- Rozlišení 296 × 128 px – vhodné na text, ikony a jednoduchou grafiku
- Čtyřbarevné zobrazení – červená, žlutá, černá a bílá barva
- Modul s PCB deskou – snadnější připojení k vývojovým deskám
- SPI rozhraní – podpora 3vodičového a 4vodičového SPI připojení
- Kompatibilita s 3,3V / 5V systémy – díky převodníku logických úrovní
- Nízká spotřeba energie – energie je potřeba hlavně při obnově obrazu
- Bez podsvícení – obraz je čitelný při okolním světle
- Uchování obrazu bez napájení – poslední obsah zůstává zobrazený i po odpojení napájení
- Široký pozorovací úhel – více než 170°
- Efekt podobný papíru – vzhled podobný potištěnému papíru
Technické specifikace
| Úhlopříčka | 2,9″ |
| Rozlišení | 296 × 128 px |
| Barvy displeje | červená / žlutá / černá / bílá |
| Stupně šedi | 2 |
| Komunikační rozhraní | SPI |
| Typ SPI | 3vodičové SPI / 4vodičové SPI |
| Napájecí napětí | 3,3 V / 5 V |
| Velikost zobrazovací plochy | 66,89 × 29,05 mm |
| Rozměry modulu | 89,50 × 38,00 mm |
| Rozměry samotného displeje | 79,0 × 36,7 × 1,2 mm |
| Rozteč bodů | 0,135 × 0,135 mm |
| Čas rychlé obnovy | cca 11 s |
| Čas úplného obnovení | cca 16 s |
| Spotřeba při obnově | typ. < 30 mW |
| Pohotovostní proud | < 0,01 µA |
| Pozorovací úhel | > 170° |

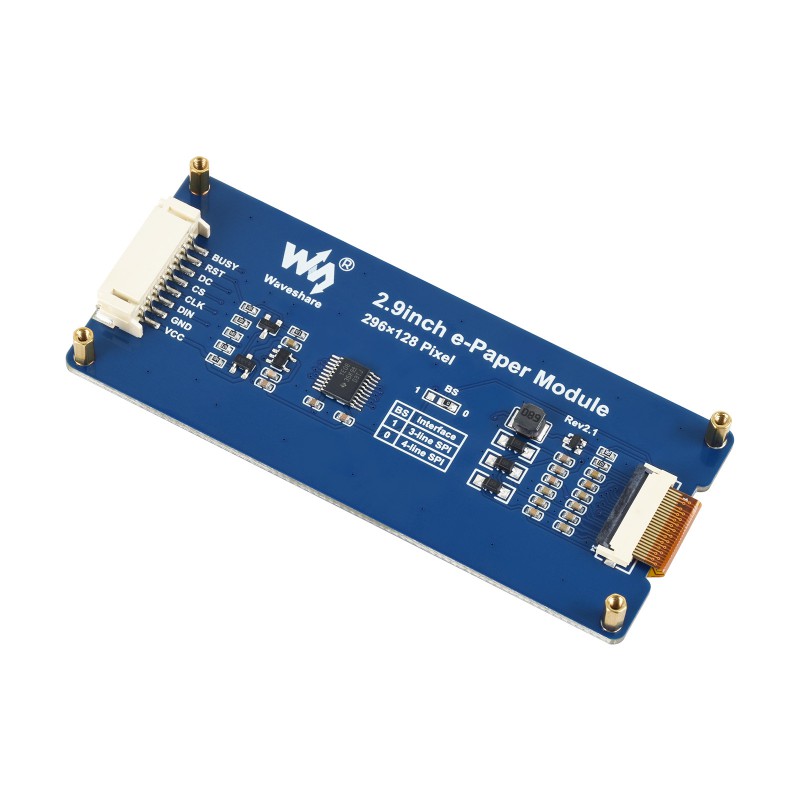

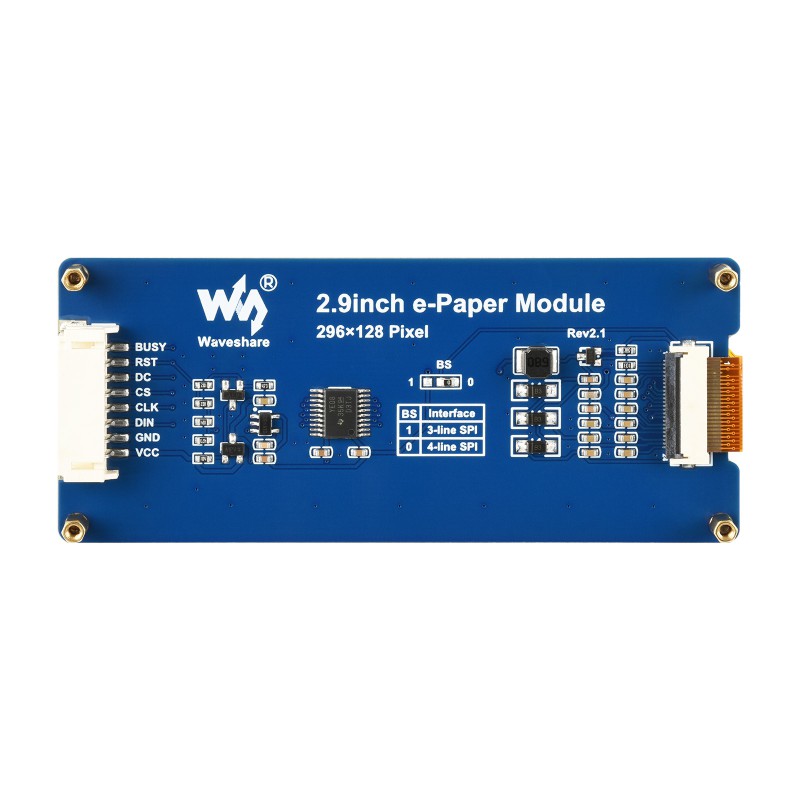

Popis pinů
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI datový pin |
| CLK | SPI hodinový pin SCK |
| CS | Výběr čipu, aktivní v nízké úrovni |
| DC | Výběr dat / příkazů |
| RST | Externí reset, aktivní v nízké úrovni |
| BUSY | Výstup stavu zaneprázdnění displeje |
Obsah balení
- 1× Waveshare 2,9″ e-Paper Module (G)
- 1× PH2.0 8pinový kabel
Použití
- elektronické cenovky a regálové štítky
- informační a stavové displeje
- konferenční jmenovky a identifikační štítky
- zvýraznění údajů pomocí červené a žluté barvy
- IoT a nízkoenergetické aplikace
- projekty s Arduino, Raspberry Pi, STM32, ESP32
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 2.9inch e-Paper Module (G) Wiki
