Popis

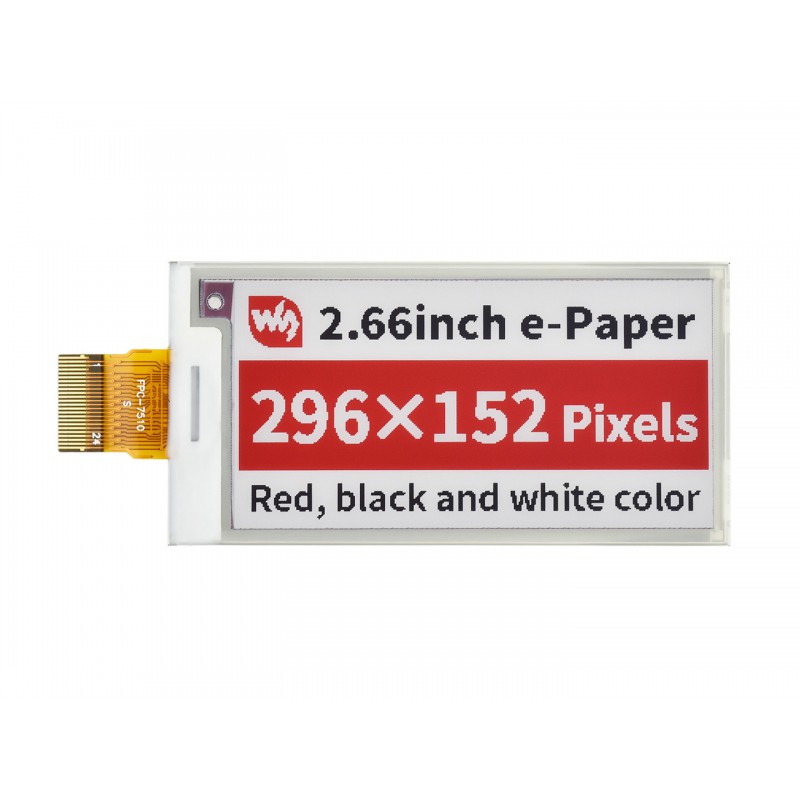

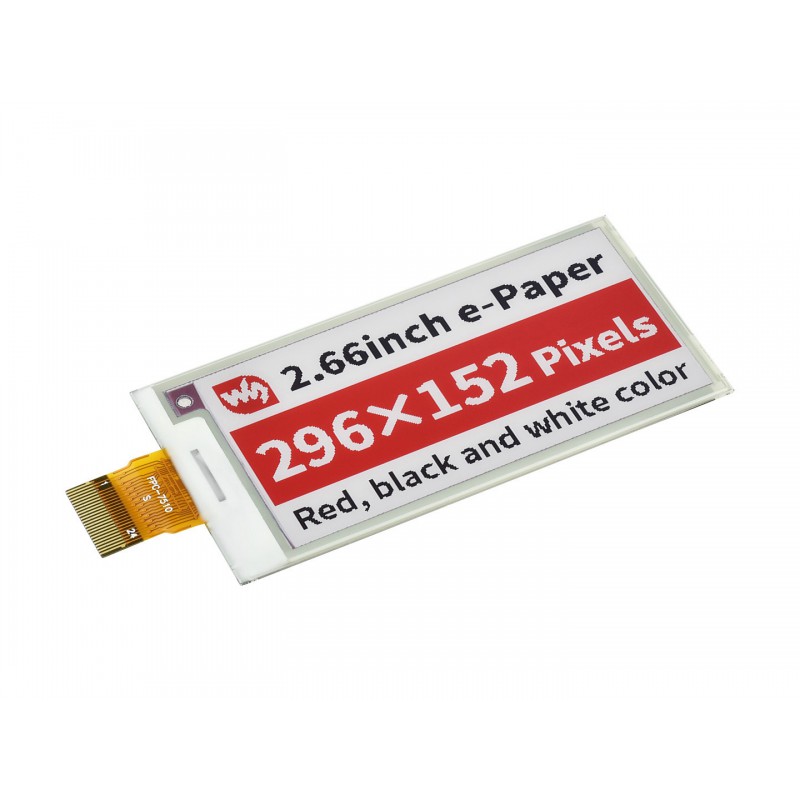

Waveshare 2,66″ tříbarevný e-Paper displej bez řídicí desky je samostatný e-Ink panel s rozlišením 296 × 152 px, který zobrazuje obsah ve třech barvách – červená, černá a bílá.

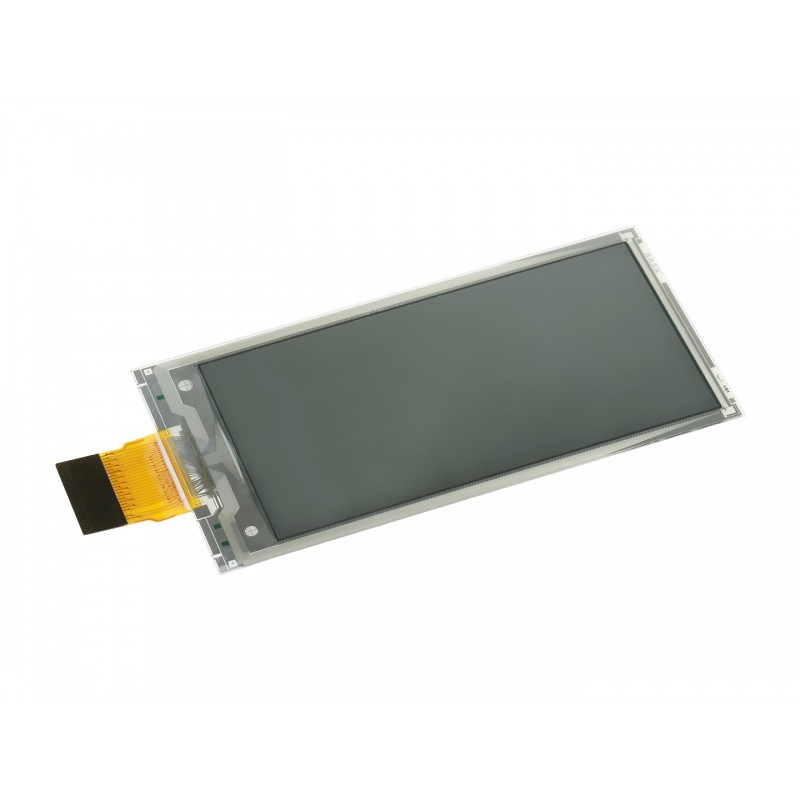

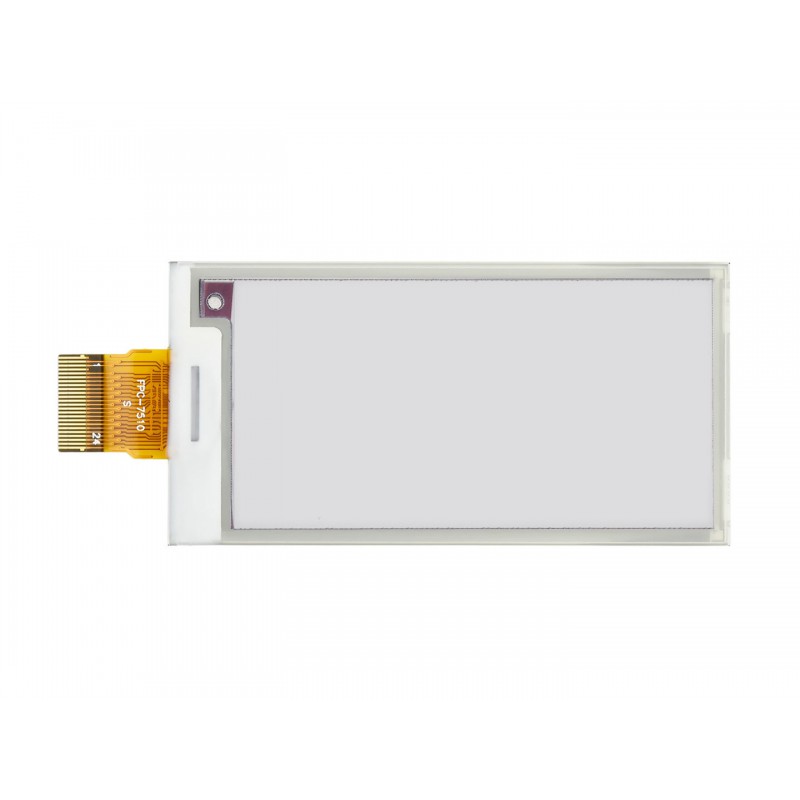

Jedná se o raw displejový panel bez řídicí PCB desky. K používání je potřebná kompatibilní řídicí deska vhodná pro e-Paper displeje.
Technologie e-Paper nepoužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat poslední zobrazený obsah i po odpojení napájení, přičemž energie je potřebná především při obnově obrazu.

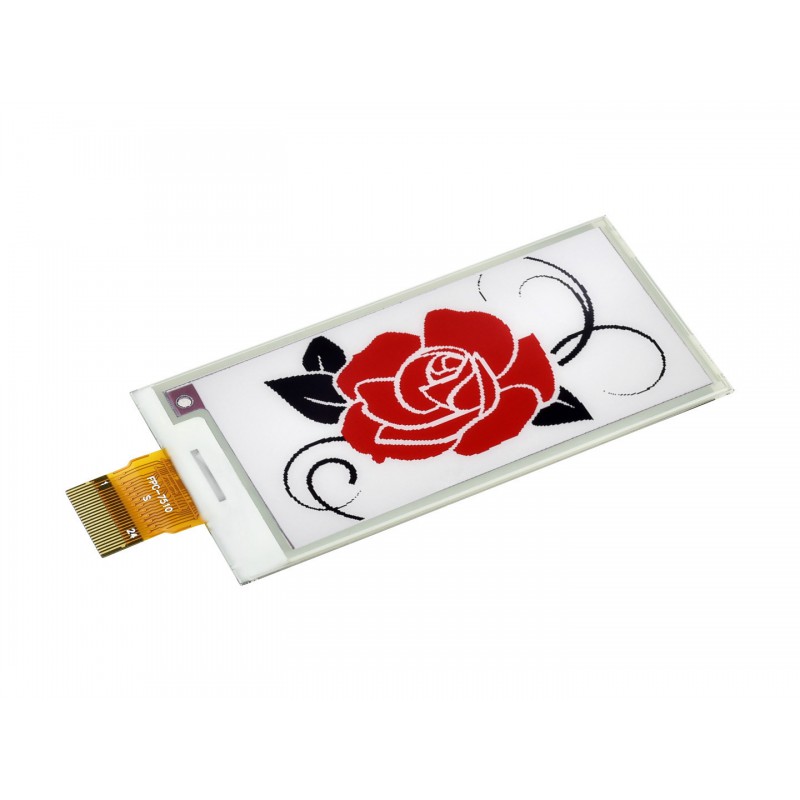

Tříbarevné zobrazení je vhodné především tam, kde je třeba zvýraznit důležitá data červenou barvou – například cenu, upozornění, stav zařízení nebo označení položky.
Hlavní vlastnosti
- 2,66″ e-Paper displej – vhodný pro štítky, cenové značky a informační panely
- Rozlišení 296 × 152 px – vhodné pro text, ikony a jednoduchou grafiku
- Tříbarevné zobrazení – červená, černá a bílá barva
- Raw panel bez řídicí desky – vyžaduje externí e-Paper driver
- SPI rozhraní – podpora 3-vodičového a 4-vodičového SPI připojení
- Nízká spotřeba energie – energie je potřebná především při obnově obrazu
- Bez podsvícení – obraz je čitelný při okolním světle
- Širký pozorovací úhel – více než 170°
Technické specifikace
| Úhlopříčka | 2,66″ |
| Rozlišení | 296 × 152 px |
| Barvy displeje | červená / černá / bílá |
| Odstíny šedi | 2 |
| Komunikační rozhraní | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Provozní napětí displeje | 3,3 V |
| Velikost zobrazovací plochy | 30,704 × 60,088 mm |
| Rozměry panelu | 36,304 × 71,820 × 1,0 mm |
| Rozteč bodů | 0,202 × 0,203 mm |
| Čas úplné obnovy | cca 15 s |
| Spotřeba při obnově | typ. 16 mW |
| Pohotovostní proud | < 0,01 µA |
| Pozorovací úhel | > 170° |
Kompatibilní řídicí desky
- Waveshare e-Paper Driver HAT
- Waveshare e-Paper Shield
- Waveshare e-Paper ESP8266 Driver Board
- Waveshare e-Paper ESP32 Driver Board
Použití
- elektronické cenové štítky a police štítky
- informační a stavové displeje
- zvýraznění důležitých dat červenou barvou
- IoT a nízkoenergetické aplikace
- projekty s externí e-Paper řídicí deskou
- prototypování elektroniky s e-Paper displeji
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 2.66inch e-Paper Module (B) Wiki
