Popis

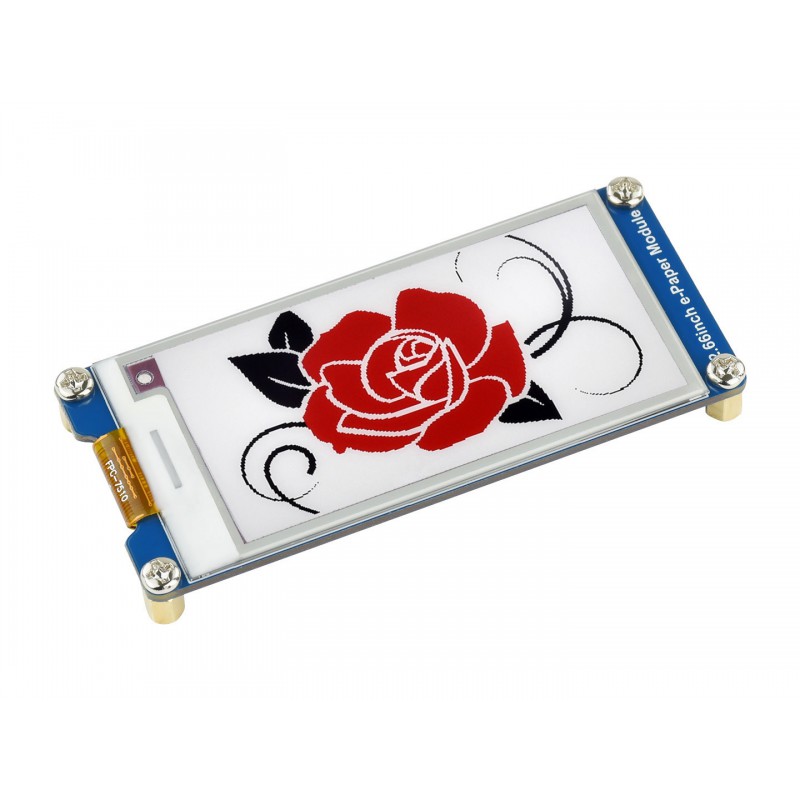

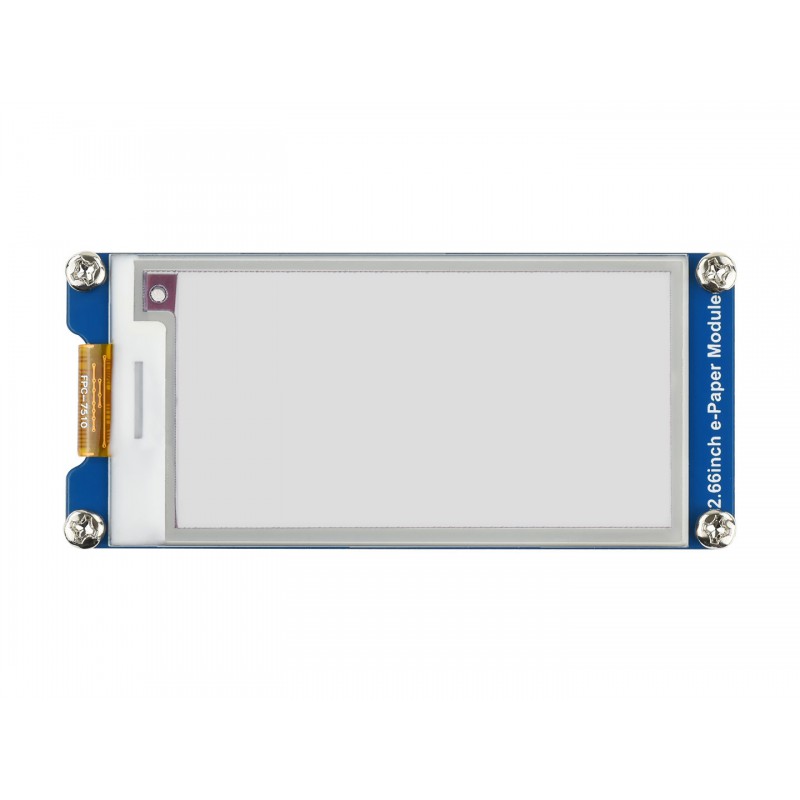

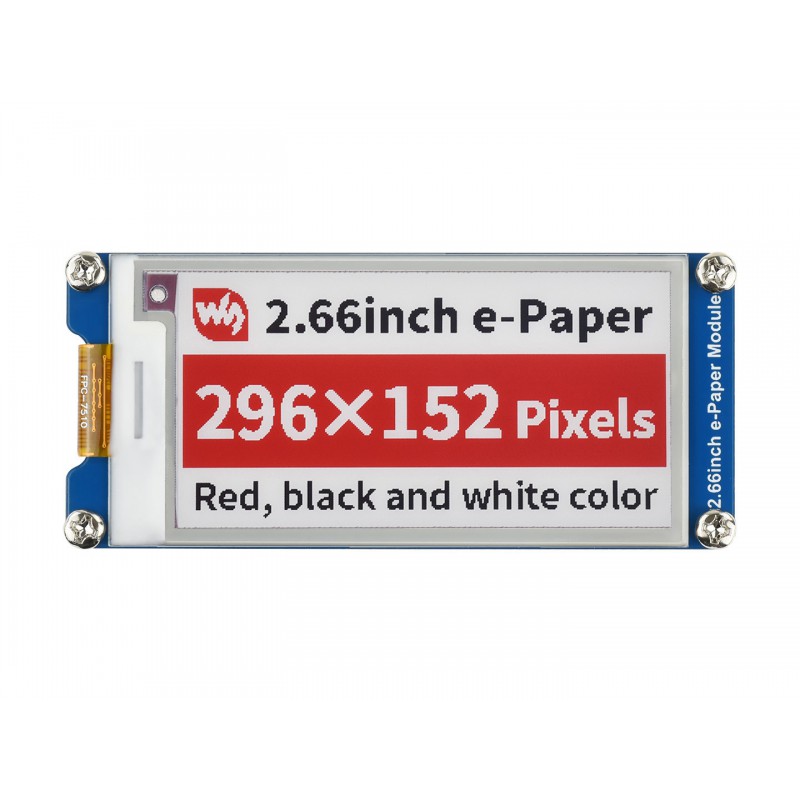

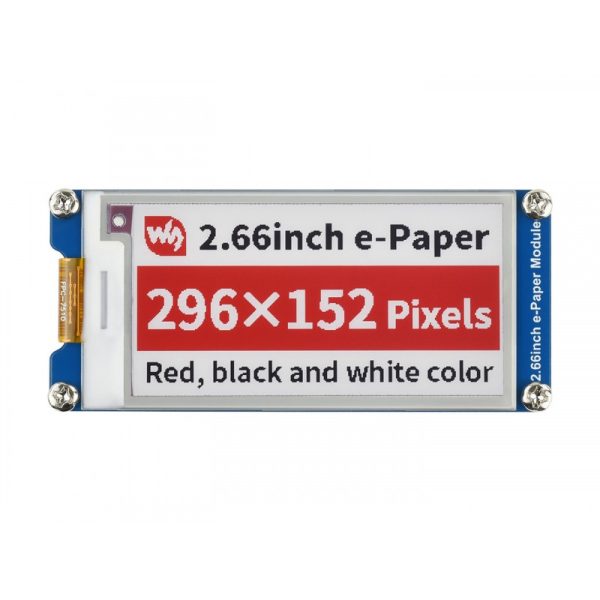

Waveshare 2,66″ tříbarevný e-Paper displayový modul je e-Ink displej s rozlišením 296 × 152 px, který zobrazuje obsah ve třech barvách – červená, černá a bílá. Je vhodný na zobrazování textu, ikon, jednoduchých grafických prvků, ceníků, štítků nebo stavových informací.
Na rozdíl od samostatného e-Paper panelu je tato verze osazena na PCB desce s potřebným rozhraním pro jednodušší připojení k vývojovým deskám. Modul komunikuje přes SPI rozhraní a je vhodný pro Raspberry Pi, Arduino, STM32 a další řídící desky.
E-Paper technologie nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat poslední zobrazený obsah i po odpojení napájení, přičemž energie je potřebná hlavně při obnovení obrazu.
Hlavní vlastnosti
- 2,66″ e-Paper displayový modul – vhodný pro štítky, ceníky a informační panely
- Rozlišení 296 × 152 px – vhodné pro text, ikony a jednoduchou grafiku
- Tříbarevné zobrazení – červená, černá a bílá barva
- SPI rozhraní – jednoduché připojení k mikrokontrolérům a vývojovým deskám
- PCB deska s rozhraním – jednodušší zapojení oproti samostatnému raw displeji
- Převodník logických úrovní – kompatibilita s 3,3 V i 5 V mikrokontroléry
- Nízká spotřeba energie – energie je potřebná hlavně při obnovení obrazu
- Bez podsvícení – obraz je čitelný při okolním světle
- Široký pozorovací úhel – více než 170°
Technické specifikace
| Úhlopříčka | 2,66″ |
| Rozlišení | 296 × 152 px |
| Barvy displeje | červená / černá / bílá |
| Stupně šedi | 2 |
| Komunikační rozhraní | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Napájecí / logické napětí | 3,3 V / 5 V |
| Velikost zobrazovací plochy | 30,704 × 60,088 mm |
| Rozměry modulu | 37,0 × 83,5 mm |
| Rozteč bodů | 0,202 × 0,203 mm |
| Čas úplného obnovení | cca 15 s |
| Spotřeba při obnovení | typ. 16 mW |
| Pohotovostný proud | < 0,01 µA |
| Pozorovací úhel | > 170° |
Popis rozhraní

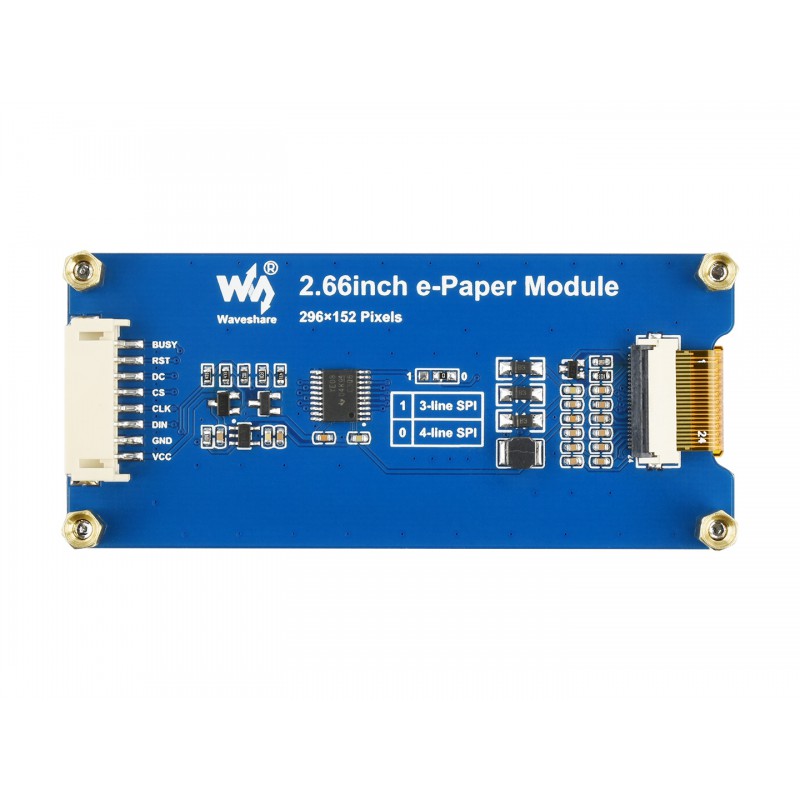

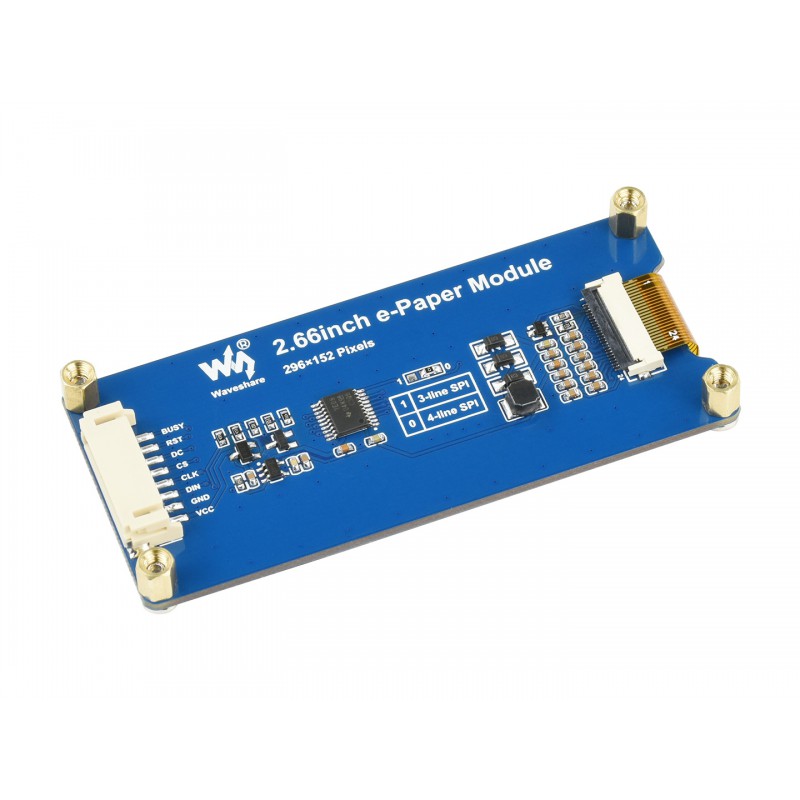

| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Výběr čipu, aktivní v log. 0 |
| DC | Výběr data / příkaz |
| RST | Reset displeje, aktivní v log. 0 |
| BUSY | Výstup stavu zaneprázdnění displeje |
Obsah balení
- 1× Waveshare 2,66″ e-Paper Module (B)
- 1× PH2.0 8-pin kabel
Použití
- elektronické ceníky a regálové štítky
- informační a stavové displeje
- zvýraznění důležitých údajů červenou barvou
- IoT a nízkoenergetické aplikace
- projekty s Raspberry Pi, Arduino, STM32
- prototypování elektroniky s e-Paper displeji
Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 2.66inch e-Paper Module (B) Wiki
