Popis

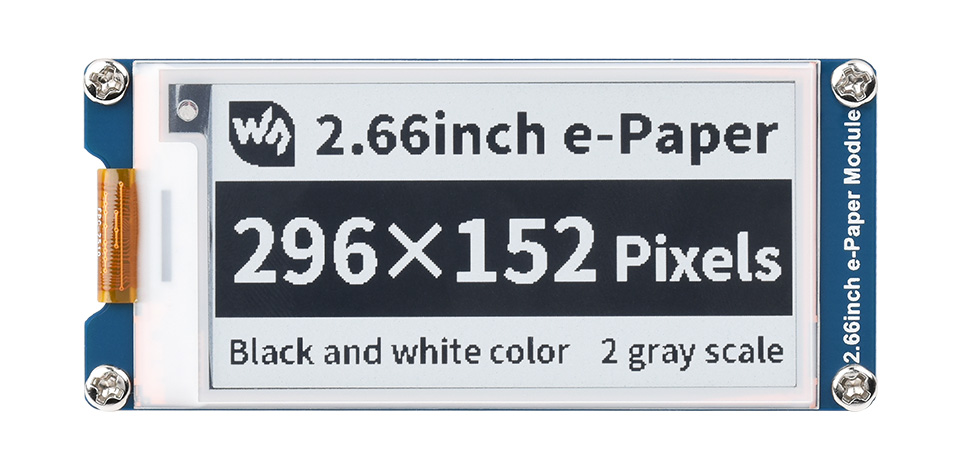

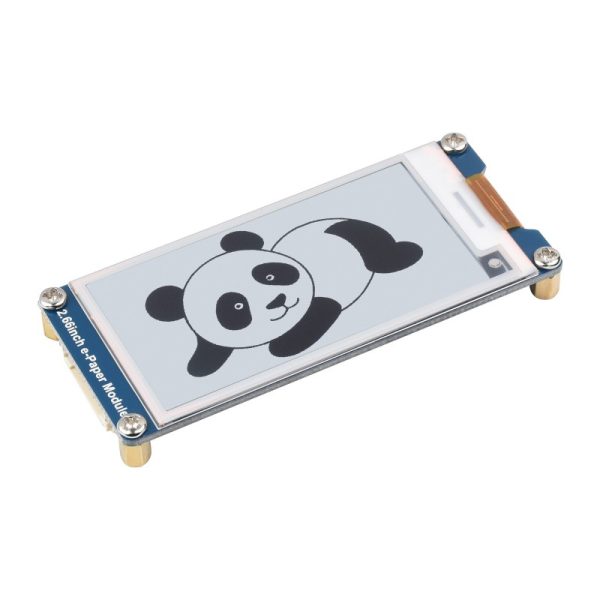

Waveshare 2,66″ e-Paper displejový modul je černobílý e-Ink displej s rozlišením 296 × 152 px, určený na zobrazování textu, ikon, jednoduchých grafických prvků nebo stavových informací.
Technologie e-Paper nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat poslední zobrazený obsah i po odpojení napájení, přičemž energie je potřebná hlavně při obnovení obrazu.

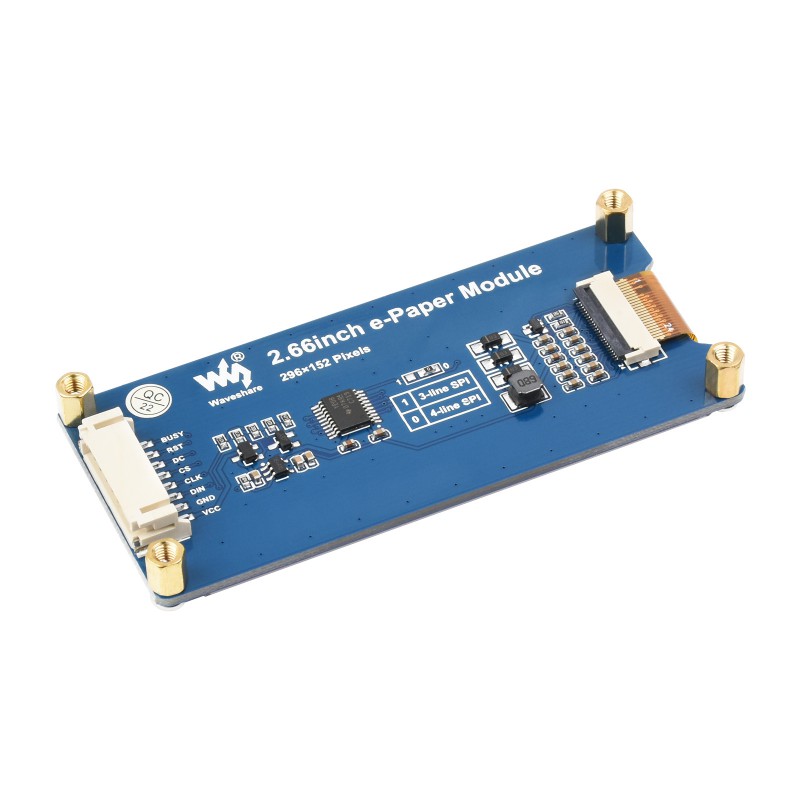

Modul komunikuje přes SPI rozhraní a je vhodný pro Raspberry Pi, Arduino, STM32 a další vývojové desky. Díky integrovanému převodníku logických úrovní je kompatibilní s 3,3 V a 5 V mikrokontroléry.

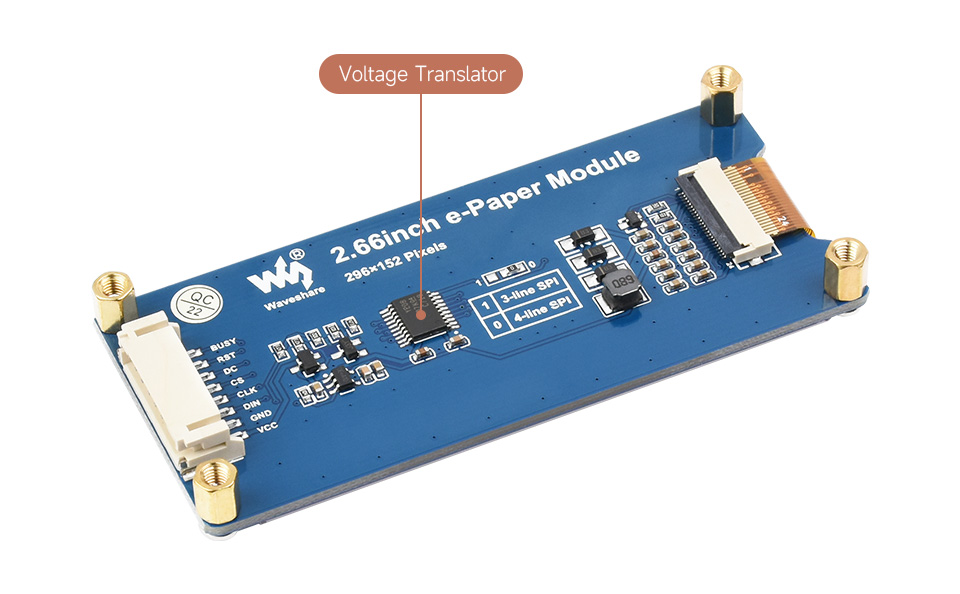

Detail modulu s vyznačeným převodníkem logických úrovní pro kompatibilitu s 3,3 V a 5 V mikrokontroléry.
Hlavní vlastnosti
- 2,66″ e-Paper displej – vhodný pro informační štítky, cenovky a stavové displeje
- Rozlišení 296 × 152 px – vhodné na text, ikony a jednoduchou grafiku
- Černobílé zobrazení – 2 stupně šedi
- SPI rozhraní – jednoduché připojení k mikrokontrolérům a vývojovým deskám
- Podpora částečné aktualizace displeje – umožňuje rychlejší překreslení pouze změněných údajů
- Nízká spotřeba energie – energie je potřebná hlavně při obnovení obrazu
- Široký úhel pohledu – více než 170°
- Bez podsvícení – obraz je čitelný při okolním světle
- Kompatibilita s 3,3 V / 5 V logikou – vhodné pro různé vývojové desky
Technické specifikace
| Výrobce | Waveshare |
| Úhlopříčka | 2,66″ |
| Rozlišení | 296 × 152 px |
| Barvy displeje | černá / bílá |
| Stupně šedi | 2 |
| Komunikační rozhraní | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Napájecí / logické napětí | 3,3 V / 5 V |
| Velikost zobrazovací plochy | 60,088 × 30,704 mm |
| Rozměry modulu | 83,5 × 37,0 mm |
| Rozteč bodů | 0,202 × 0,203 mm |
| Čas úplného obnovení | cca 6 s |
| Čas částečného obnovení | cca 0,3 s |
| Spotřeba při obnovení | typ. 42,4 mW |
| Pohotovostní proud | < 0,01 µA |
| Úhel pohledu | > 170° |

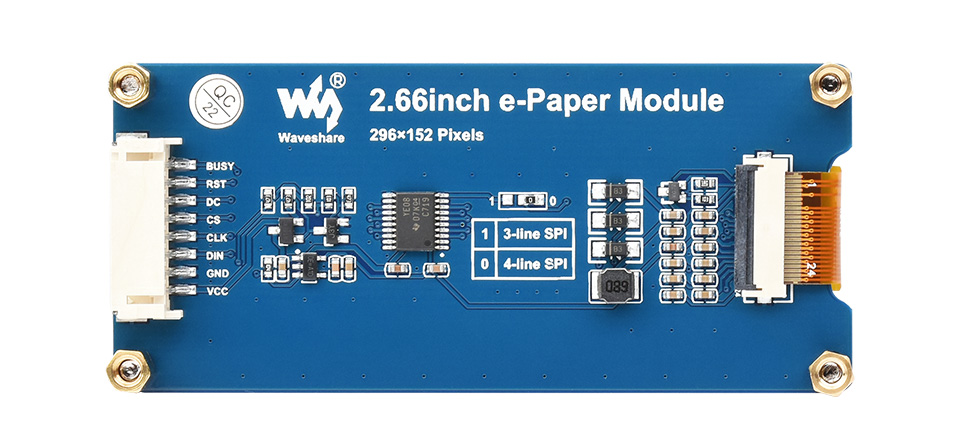

Popis rozhraní
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Výběr čipu, aktivní v log. 0 |
| DC | Výběr data / příkaz |
| RST | Reset displeje |
| BUSY | Výstup stavu zaneprázdnění displeje |
Obsah balení
- 1× Waveshare 2,66″ e-Paper displejový modul
- 1× PH2.0 8-pin kabel
Použití
- elektronické cenovky a regálové štítky
- informační a stavové displeje
- označení zařízení nebo majetku
- IoT a nízkoenergické aplikace
- zobrazování údajů ze senzorů
- projekty s Raspberry Pi, Arduino, STM32 nebo Jetson Nano
- prototypování elektroniky s e-Paper displeji
Více informací o zapojení, dokumentaci a ukázkových kódech najdete na stránce výrobce: Waveshare 2.66inch e-Paper Module Wiki
