Popis

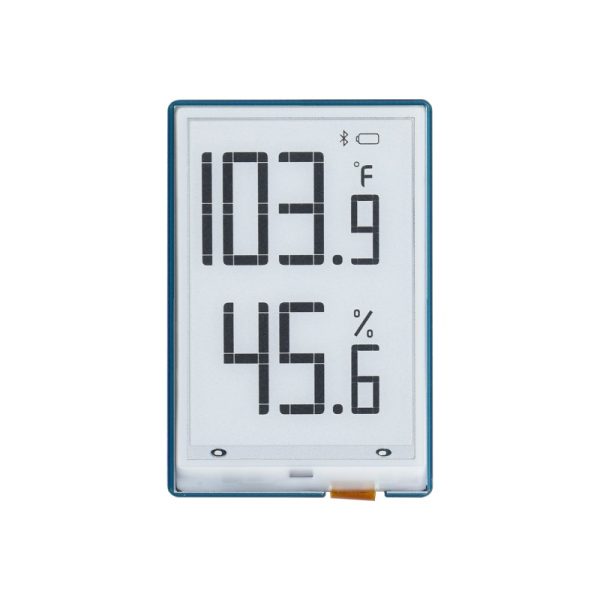

Waveshare 1,9″ segmentový e-Paper displej je kompaktní černobílý e-Paper modul s 91 segmenty. Je určen pro zobrazování čísel, symbolů a jednoduchých stavových údajů v aplikacích, jako jsou teploměry, vlhkoměry, zvlhčovače, digitální měřidla nebo nízkoenergetická zařízení.
Na rozdíl od klasických grafických e-Paper displejů nejde o pixelový displej, ale o segmentový displej. To znamená, že zobrazuje předem definované segmenty, symboly a číslice. Díky tomu je vhodný zejména pro měřicí přístroje a zařízení, kde se zobrazují konkrétní hodnoty a stavové ikony.
Displej využívá technologii e-Paper, která nevyžaduje podsvícení a je dobře čitelná při okolním světle. Poslední zobrazený obsah zůstává na displeji viditelný i po odpojení napájení, přičemž energie je potřebna hlavně při obnově zobrazení.
Modul komunikuje prostřednictvím rozhraní I2C a je kompatibilní s vývojovými deskami jako Raspberry Pi, Arduino, STM32 a dalšími mikrokontroléry. Na desce se nachází převodník logických úrovní, díky čemuž je modul použitelný se systémy 3,3 V i 5 V.
Hlavní vlastnosti
- 91 segmentů – zobrazování čísel, symbolů a stavových ikon
- Černobílé zobrazení – černá a bílá barva
- Rozhraní I2C – jednoduché připojení k mikrokontroléru
- Podpora částečné obnovy – rychlejší aktualizace změněných údajů
- Nízká spotřeba energie – energie je potřebna hlavně při obnově zobrazení
- Bez podsvícení – obraz je čitelný při okolním světle
- Uchování obrazu bez napájení – poslední obsah zůstává zobrazen i po odpojení napájení
- Kompatibilita se systémy 3,3 V / 5 V – díky převodníku logických úrovní
- Širokýpozorovací úhel – více než 170°
Technické specifikace
| Úhlopříčka | 1,9″ |
| Typ displeje | Segmentový e-Paper |
| Počet segmentů | 91 |
| Barvy displeje | černá / bílá |
| Stupně šedi | 2 |
| Komunikační rozhraní | I2C |
| Napájecí napětí | 3,3 V / 5 V |
| Velikost zobrazovací plochy | 41,35 × 28,11 mm |
| Čas částečné obnovy | cca 0,3 s |
| Čas úplné obnovy | cca 2 s |
| Spotřeba při obnově | typ. < 5 mW |
| Pohotovostní proud | < 0,01 µA |
| Pozorovací úhel | > 170° |
Popis pinů
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| SDA | I2C datová linka |
| SCL | I2C hodinová linka |
| RST | Externí reset, aktivní v nízké úrovni |
| BUSY | Výstup stavu vytížení displeje |
Obsah balení
- 1× Waveshare 1,9″ segmentový e-Paper modul
- 1× 6-pinový kabel
Použití
- teploměry a vlhkoměry
- zvlhčovače vzduchu
- digitální měřidla
- stavové indikátory
- nízkoenergetická IoT zařízení
- zobrazování měřených hodnot
- projekty s Arduino, Raspberry Pi nebo STM32
Další informace o zapojení, dokumentaci a ukázkových kódech najdete na stránce výrobce: Waveshare 1.9inch Segment e-Paper Module Wiki
