Popis

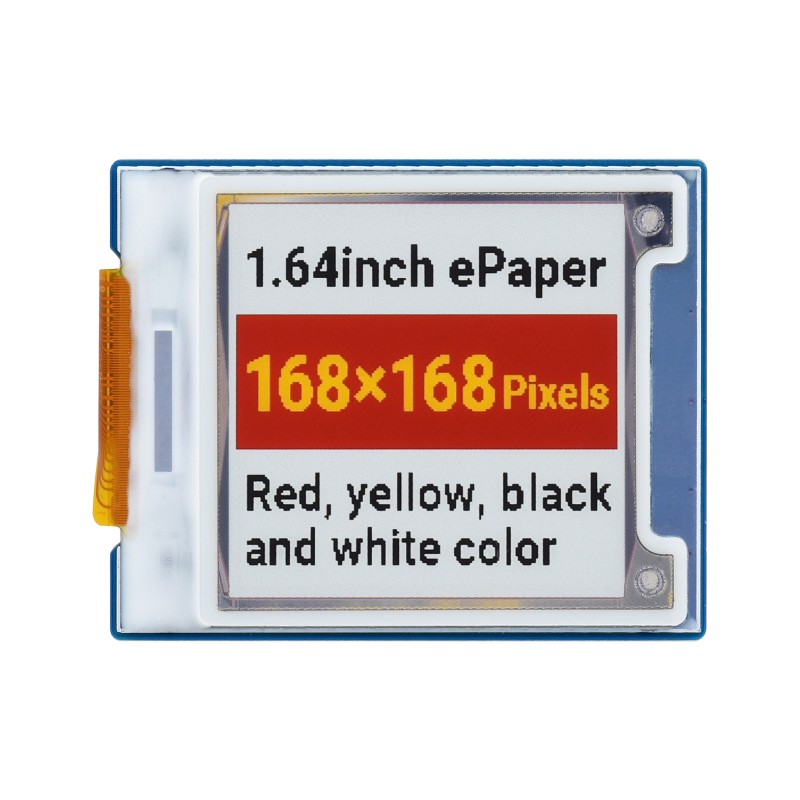

Waveshare 1,64″ čtyřbarevný e-Paper modul je kompaktní e-Ink displej s rozlišením 168 × 168 px, který zobrazuje obsah ve čtyřech barvách – červená, žlutá, černá a bílá. Je vhodný na zobrazování textu, ikon, jednoduchých grafických prvků, stavových údajů, elektronických cenovek nebo informačních štítků.
Na rozdíl od samostatného raw e-Paper panelu je tento produkt dodáván jako modul s PCB deskou. Díky tomu je připojení jednoduché a modul je možné použít přímo s vývojovými deskami jako Raspberry Pi, Arduino, STM32 a dalšími mikrokontroléry.
Modul komunikuje přes SPI rozhraní a podporuje 3-vodičové i 4-vodičové SPI připojení. Na desce se nachází převodník logických úrovní, takže je kompatibilní s 3,3 V i 5 V systémy.
E-Paper technologie nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat poslední zobrazený obsah i po odpojení napájení, přičemž energie je potřebná hlavně při obnově obrazu.
Hlavní vlastnosti
- 1,64″ e-Paper modul – kompaktní čtvercový displej pro štítky a informační aplikace
- Rozlišení 168 × 168 px – vhodné na text, ikony a jednoduchou grafiku
- Čtyřbarevné zobrazení – červená, žlutá, černá a bílá barva
- Modul s PCB deskou – jednoduché připojení k vývojovým deskám
- SPI rozhraní – podpora 3-vodičového a 4-vodičového SPI připojení
- Kompatibilita s 3,3 V / 5 V systémy – díky převodníku logických úrovní
- Nízká spotřeba energie – energie je potřebná hlavně při obnově obrazu
- Bez podsvícení – obraz je čitelný při okolním světle
- Uchovávání obrazu bez napájení – poslední obsah zůstává zobrazen i po odpojení napájení
- Široký pozorovací úhel – více než 170°
- Paper-like efekt – vzhled podobný vytištěnému papíru
Technické specifikace
| Úhlopříčka | 1,64″ |
| Rozlišení | 168 × 168 px |
| Barvy displeje | červená / žlutá / černá / bílá |
| Stupně šedi | 2 |
| Komunikační rozhraní | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Napájecí napětí | 3,3 V / 5 V |
| Velikost zobrazovací plochy | 29,568 × 29,568 mm |
| Rozměry modulu | 47 × 38 mm |
| Rozteč bodů | 0,176 × 0,176 mm |
| Čas úplné obnovy | cca 12 s |
| Spotřeba při obnově | typ. < 57 mW |
| Pohotovostný proud | < 0,01 µA |
| Pozorovací úhel | > 170° |
Popis pinů
| VCC | Napájení 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI datový pin |
| CLK | SPI hodinový pin SCK |
| CS | Výběr čipu, aktivní v nízké úrovni |
| DC | Výběr dat / příkazů |
| RST | Externí reset, aktivní v nízké úrovni |
| BUSY | Výstup stavu vytíženosti displeje |
Obsah balení
- 1× Waveshare 1,64″ e-Paper Module (G)
- 1× 8-pinový kabel
Použití
- elektronické cenovky a regálové štítky
- informační a stavové displeje
- označení zařízení nebo majetku
- konferenční jmenovky a identifikační štítky
- zvýraznění údajů pomocí červené a žluté barvy
- IoT a nízkoenergetické aplikace
- projekty s Arduino, Raspberry Pi, STM32
Další informace o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 1.64inch e-Paper Module (G) Wiki
