Popis

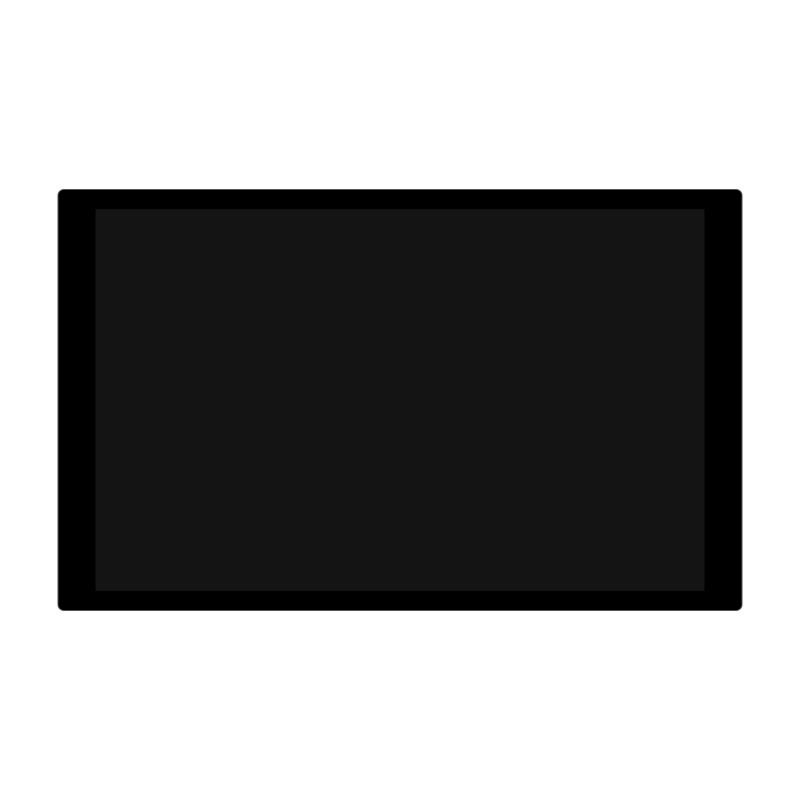

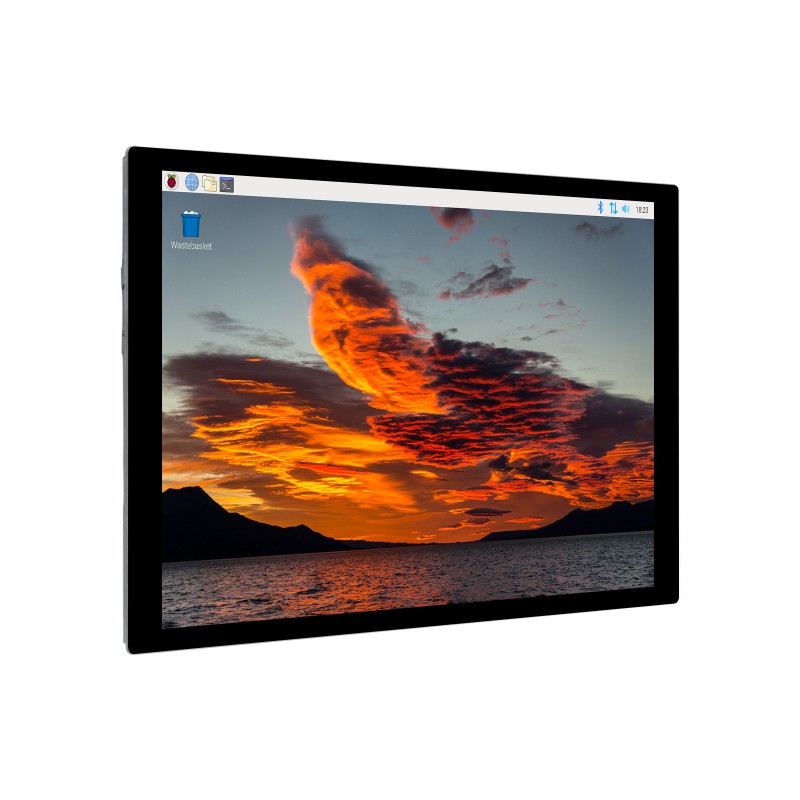

Waveshare 10,1″ kapacitní dotykový LCD displej HDMI je univerzální dotykový displej s IPS panelem, rozlišením 1280 × 800 px a kapacitním dotykovým ovládáním. Je vhodný jako displej pro Raspberry Pi, Jetson Nano, mini PC, průmyslové panely, multimediální zařízení nebo vestavěné projekty.
Displej používá HDMI rozhraní pro přenos obrazu a samostatné USB-C rozhraní pro dotykovou vrstvu. Kapacitní dotykový panel podporuje až 10 dotykových bodů, přičemž počet podporovaných dotyků závisí na použitém operačním systému.
IPS panel nabízí široký pozorovací úhel 178°, dobré podání barev a čitelný obraz z různých úhlů. Dotykovaná plocha je pokryta tvrzeným sklem s tvrdostí až 6H a používá technologii optical bonding, která zlepšuje zobrazovací efekt a pomáhá omezit vnikání prachu mezi panel a dotykovou vrstvu.
Displej podporuje vícejazyčné OSD menu, přes které je možné nastavovat například jas a kontrast. K dispozici je také audio výstup přes 3,5 mm jack a 4-pinový konektor pro reproduktor.
Hlavní vlastnosti
- 10,1″ IPS LCD displej – vhodný pro Raspberry Pi, PC a vestavěné projekty
- Rozlišení 1280 × 800 px – HD obraz s poměrem stran vhodným pro ovládací panely
- Kapacitní dotyk – podpora až 10 dotykových bodů podle operačního systému
- HDMI vstup – jednoduché připojení obrazu k PC nebo vývojové desce
- USB-C dotykové rozhraní – přenos dotykových údajů přes USB
- IPS panel – široký pozorovací úhel 178°
- Tvrzené sklo – dotykový panel s tvrdostí až 6H
- Optical bonding – lepší zobrazovací efekt a kompaktnější provedení dotykové vrstvy
- OSD menu – nastavení jasu, kontrastu a dalších parametrů
- Audio výstup – 3,5 mm jack a 4-pinový konektor pro reproduktor
Technické specifikace
| Typ panelu | IPS | Rozlišení | 1280 × 800 px |
| Pozorovací úhel | 178° | Dotyk | Kapacitní, až 10 bodů |
| Dotykový panel | Tvrzené sklo, tvrdost až 6H | Technologie dotyku | Optical bonding |
| Rozhraní obrazu | HDMI | Rozhraní dotyku | USB Type-C |
| Napájení | 5 V přes USB-C | Doporučený vstupní proud | min. 750 mA |
| Typická spotřeba | 4 W | Jas | 350 cd/m² |
| Kontrast | 800:1 | Obnovovací frekvence | 60 Hz |
| Barevný gamut | 58 % NTSC | Zobrazovací plocha | 135,36 × 216,58 mm |
| Rozměry dotykového panelu | 239,00 × 147,00 × 2 mm | Rozměry LCD panelu | 228,6 × 143,0 × 2,60 mm |

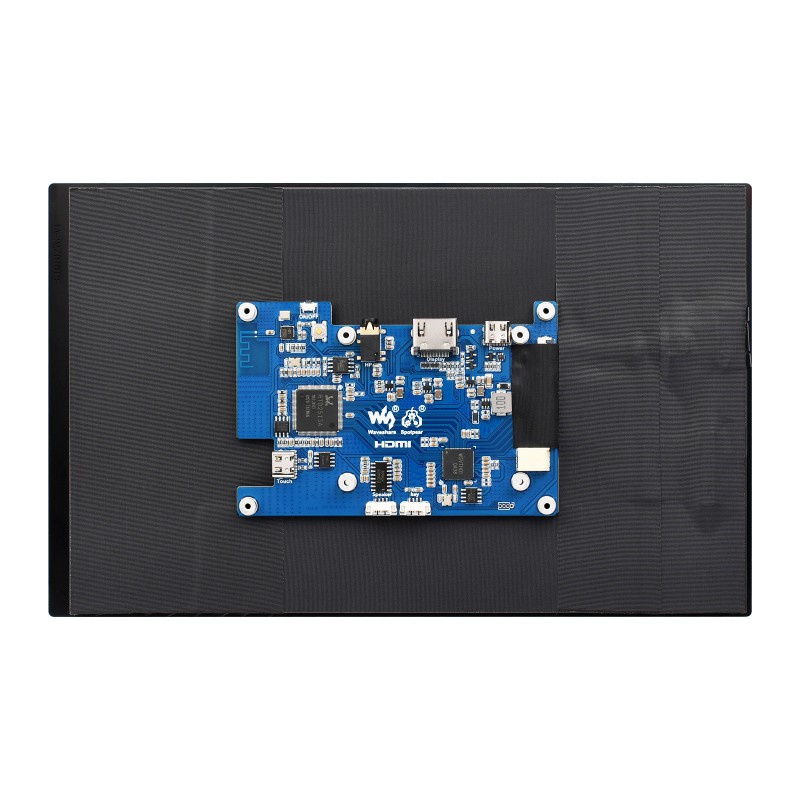

Rozhraní a konektory
| HDMI | Vstup obrazu |
| USB-C Touch | Dotykové rozhraní |
| USB-C Power | Napájení 5 V |
| 3,5 mm jack | Audio výstup |
| 4-pin speaker konektor | Připojení reproduktora |
| OSD tlačítka | Nastavení jasu, kontrastu a dalších parametrů |
Kompatibilita
- Raspberry Pi – Raspberry Pi OS s 10-bodovým dotykem, Ubuntu / Kali / Windows 10 IoT s jednoho dotykem, Retropie
- PC – Windows 11 / 10 / 8.1 / 8 / 7 s 10-bodovým dotykem
- vhodné také pro další zařízení se standardním HDMI výstupem
Použití
- dotykový displej pro Raspberry Pi
- monitor pro mini PC nebo Windows počítač
- ovládací panely a HMI rozhraní
- vestavěné a all-in-one projekty
- multimediální a informační panely
- servisní, vývojová a testovací pracoviště
Více informací o zapojení, nastavení a používání naleznete na stránce výrobce: Waveshare 10.1DP-CAPLCD Wiki
