Popis

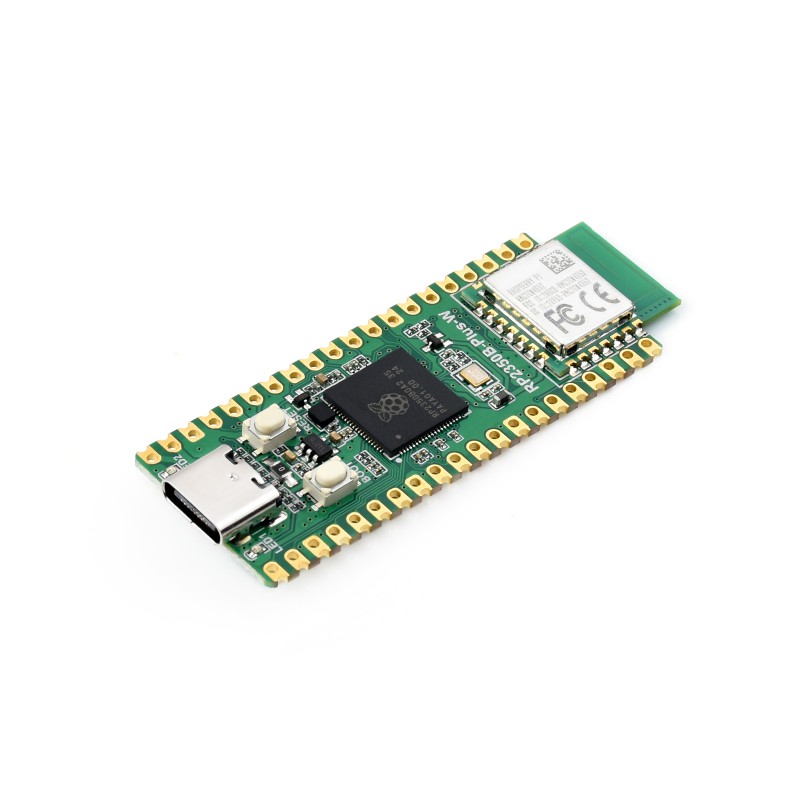

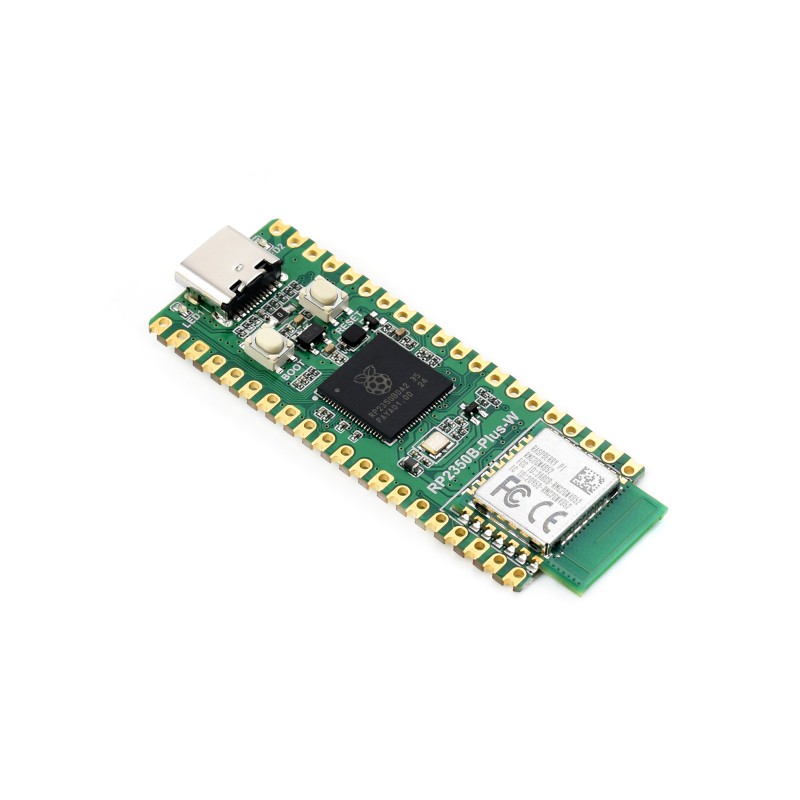

Waveshare RP2350B-Plus-W je vývojová deska založená na mikrokontroléru Raspberry Pi RP2350B. Deska je vybavena WiFi 4, Bluetooth 5.2, USB-C konektorem, 16 MB Flash pamětí a 41 multifunkčními GPIO piny.
Mikrokontrolér RP2350B používá dvoujádrovou a dvouarchitekturní konstrukci. Vývojář si může zvolit použití dvojice jader Arm Cortex-M33 nebo dvojice jader Hazard3 RISC-V, s pracovní frekvencí až 150 MHz. Deska je vhodná pro IoT projekty, bezdrátovou komunikaci, prototypování, měření, řízení a vývoj vlastních zařízení.
Díky modulu Raspberry Pi Radio Module 2 podporuje bezdrátovou komunikaci přes WiFi 4 a Bluetooth 5.2. Deska podporuje C/C++, MicroPython i Arduino IDE a umožňuje jednoduché nahrávání programu přes USB-C.
Hlavní vlastnosti
- vývojová deska s mikrokontrolérem Raspberry Pi RP2350B
- dvoujádrová a dvouarchitekturní konstrukce
- jádra Arm Cortex-M33 nebo Hazard3 RISC-V
- pracovní frekvence až 150 MHz
- WiFi 4 a Bluetooth 5.2
- 520 KB SRAM a 16 MB Flash paměť
- USB-C konektor pro napájení, programování a USB komunikaci
- USB 1.1 s podporou device i host režimu
- 41 multifunkčních GPIO pinů

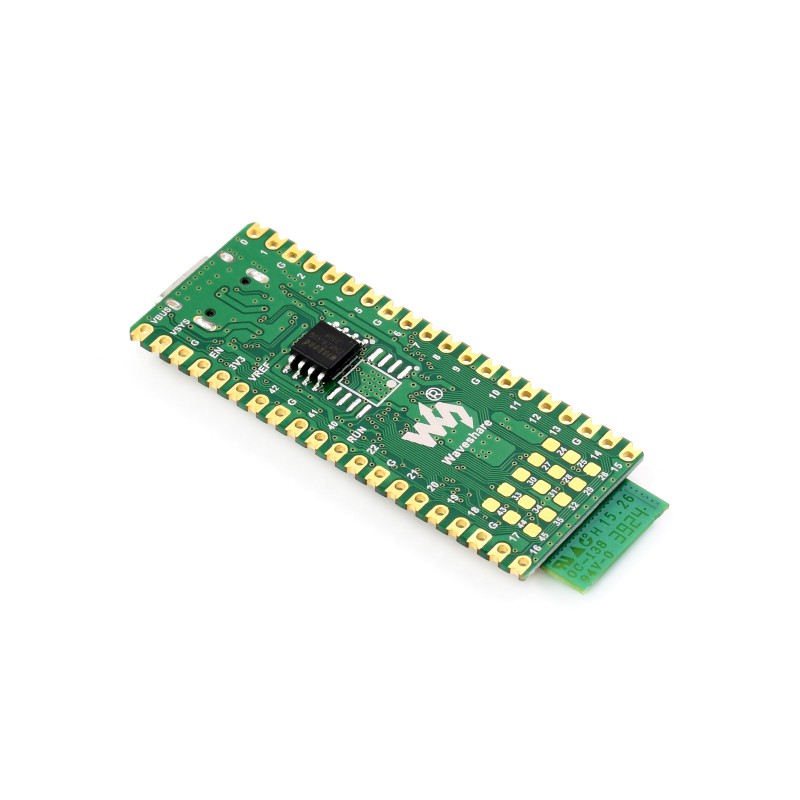

- pájecí plošky pro volitelné PSRAM rozšíření
- 2 uživatelské LED diody
- podpora C/C++, MicroPython a Arduino IDE
Technické specifikace
| Mikrokontrolér | Raspberry Pi RP2350B |
| Architektura | Dual-core / dual-architecture, Arm Cortex-M33 nebo Hazard3 RISC-V |
| Pracovní frekvence | až 150 MHz |
| SRAM | 520 KB |
| Flash paměť | 16 MB NOR Flash |
| Bezdrátová komunikace | WiFi 4, Bluetooth 5.2 |
| Bezdrátový modul | Raspberry Pi Radio Module 2 / CYW43439 |
| USB | USB 1.1 device / host |
| USB konektor | USB Type-C |
| GPIO | 41 × multifunkční GPIO pin |
| Rozhraní | 1 × HSTX, 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 6 × 12bitový ADC |
| PWM | 22 × řiditelných PWM kanálů |
| PIO | 12 × PIO state machines |
| Regulátor napětí | ME6217C33M5G, 3,3 V LDO, max. 800 mA |
| LED diody | LED1, LED2 |
| Tlačítka | BOOT, RESET |
| PSRAM rozšíření | Pájecí plošky pro volitelný PSRAM čip |
| Podporovaná prostředí | C/C++, MicroPython, Arduino IDE |

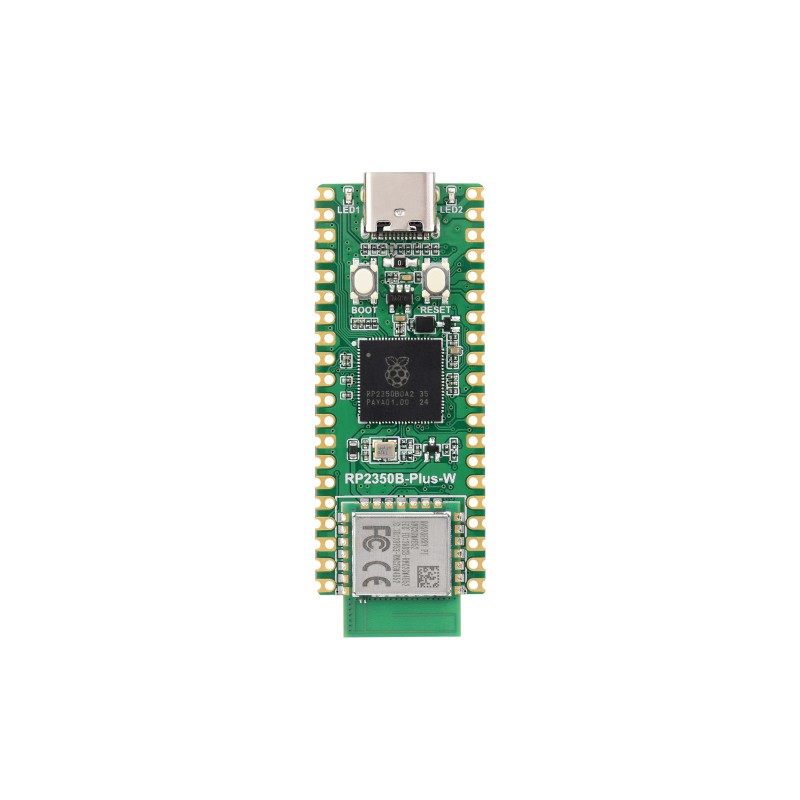

Popis hlavních částí desky
| Číslo | Část desky | Popis |
| 1 | RP2350B | Mikrokontrolér s dvoujádrovou a dvouarchitekturní konstrukcí, pracovní frekvence až 150 MHz. |
| 2 | USB Type-C konektor | Konektor pro napájení, nahrávání programu a USB 1.1 komunikaci. |
| 3 | LED1 | Uživatelská LED dioda připojená k WiFi modulu. |
| 4 | LED2 | Uživatelská LED dioda připojená k mikrokontroléru. |
| 5 | BOOT tlačítko | Při podržení během resetu slouží ke vstupu do režimu nahrávání programu. |
| 6 | RESET tlačítko | Tlačítko pro restartování desky. |
| 7 | ME6217C33M5G | 3,3 V LDO regulátor s maximálním výstupním proudem 800 mA. |
| 8 | Raspberry Pi Radio Module 2 | Bezdrátový modul s podporou WiFi 4 a Bluetooth 5.2. |
| 9 | 16 MB NOR Flash | Flash paměť pro uložení programu a dat. |
| 10 | PSRAM pájecí plošky | Místo pro doplnění kompatibilního PSRAM čipu, vyžaduje pájení. |
Rozložení pinů

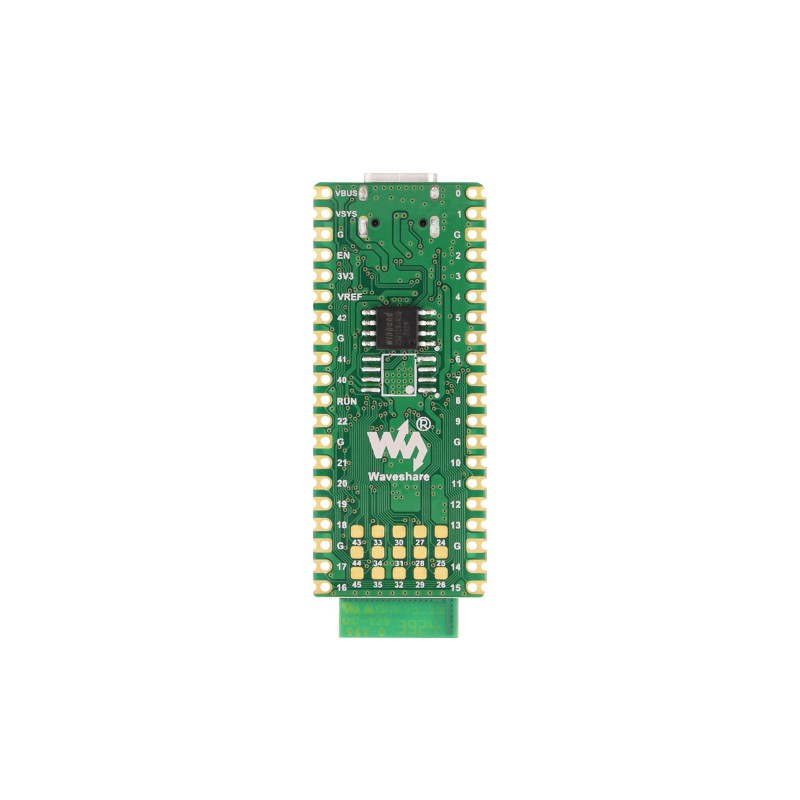

Pinout desky je zobrazen na přiloženém obrázku. Deska má vyvedené GPIO piny s podporou funkcí jako UART, I2C, SPI, ADC, PWM, PIO a HSTX. Díky většímu počtu GPIO pinů je vhodná i pro projekty, které vyžadují více vstupů a výstupů.
Možné použití
- IoT projekty s WiFi a Bluetooth komunikací
- projekty s mikrokontrolérem RP2350B
- vývoj v C/C++, MicroPython nebo Arduino IDE
- bezdrátové senzory a ovladače
- kompaktní řídicí moduly
- testování jader Arm Cortex-M33 nebo RISC-V
- projekty vyžadující větší počet GPIO pinů
Dokumentace
Dokumentaci, vývojové zdroje a příklady naleznete na stránce výrobce: Waveshare RP2350B-Plus-W Wiki
